2J  |  Artikelnummer: 2J7A47Bc

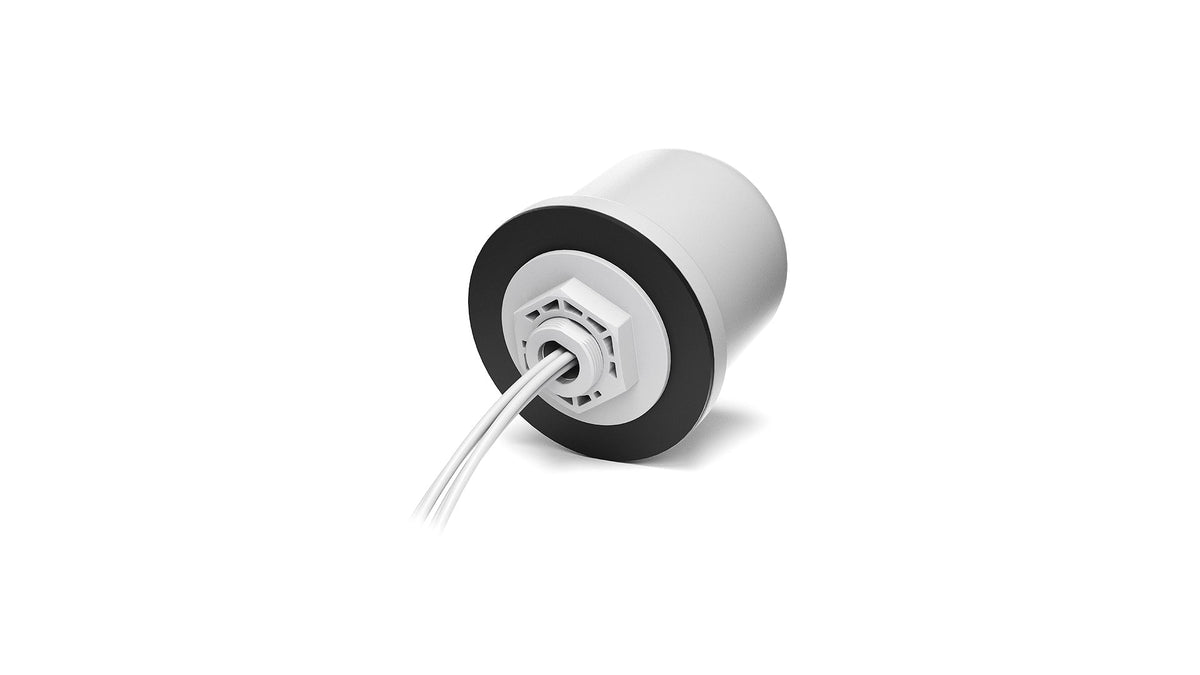

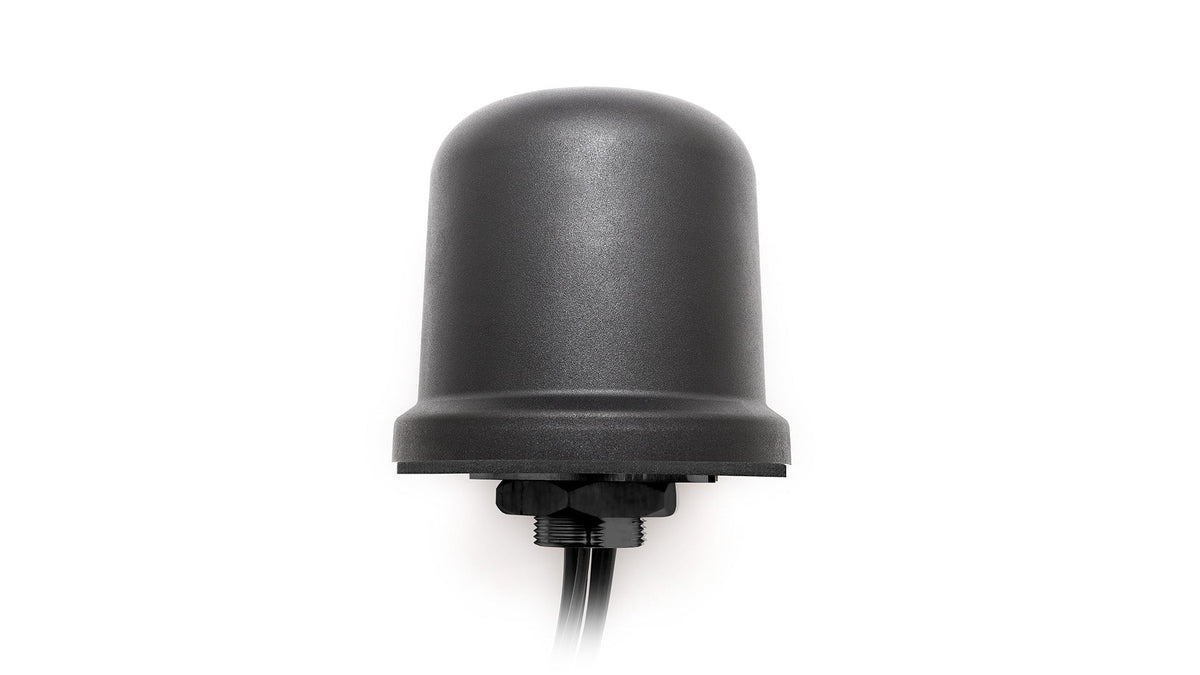

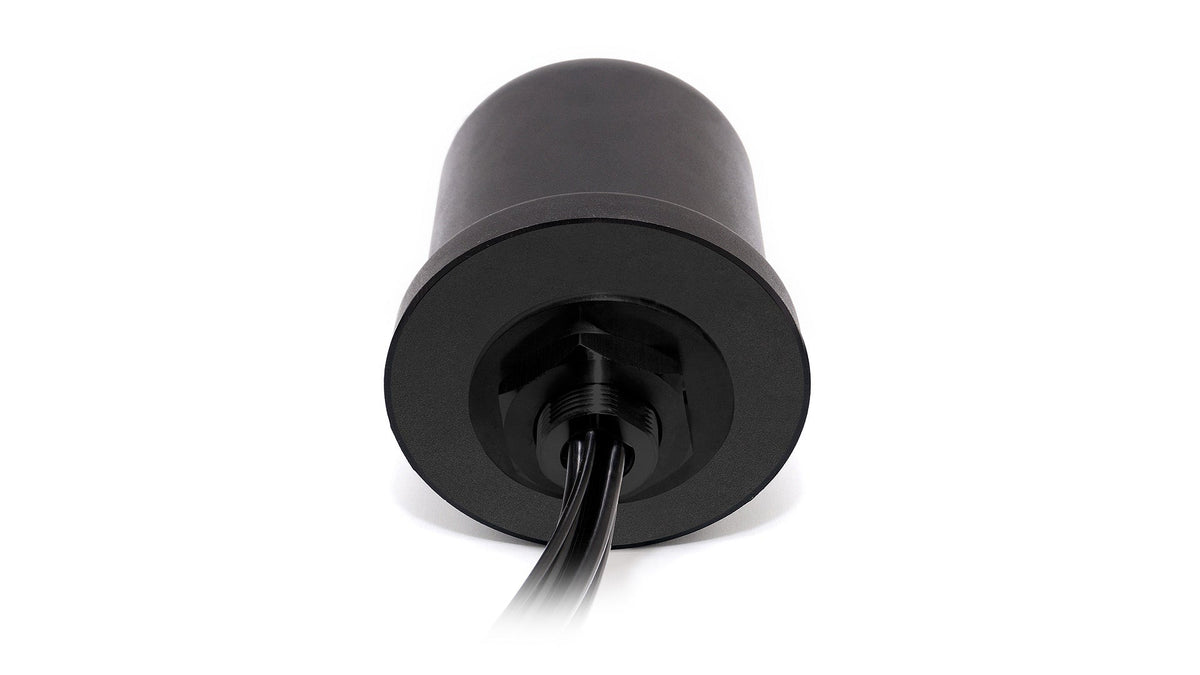

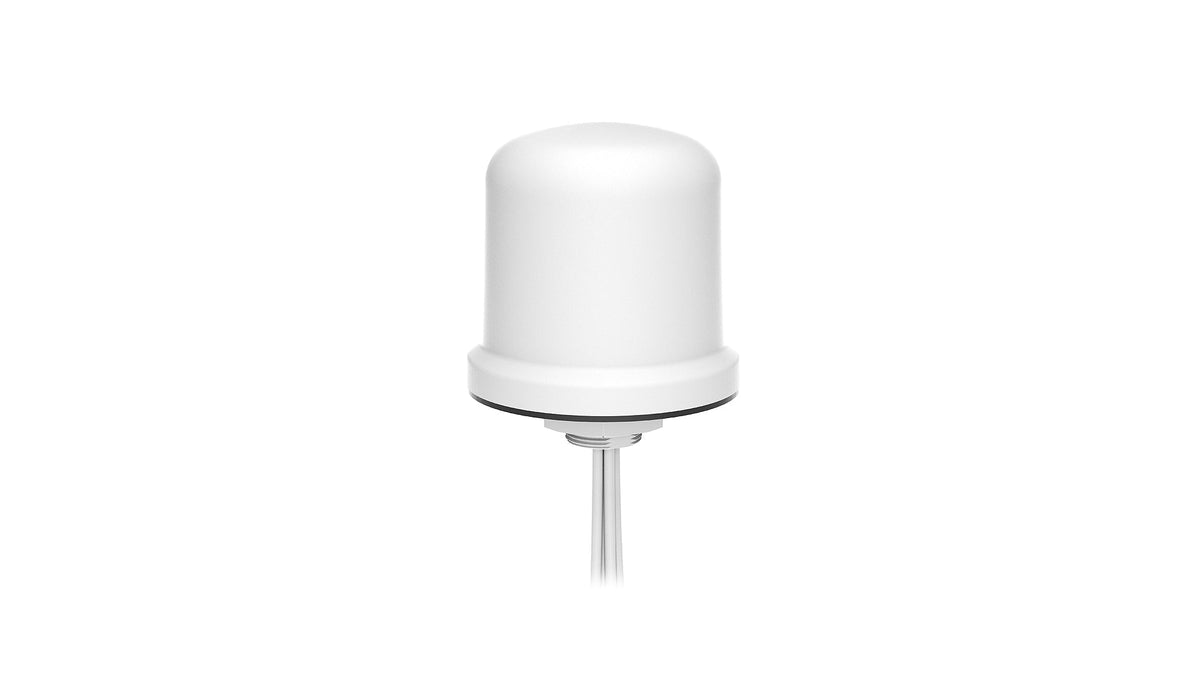

2J7A47Bc 4G/LTE-, WLAN-6E/7-Schraubbefestigungsantenne Medusa 4-in-1 SMA-M/RPSMA-M 300cm IP67/IP69

€87,60
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 4-in-1-Antenne bietet fortschrittliche Konnektivität durch die Kombination von dualem 4G LTE/3G/2G-MIMO und dualem WLAN-6E/7-MIMO in einem einzigen, leichten Kuppelgehäuse. Sie ist für die interne und externe Verwendung konzipiert, unabhängig von einer Massefläche und verfügt über eine robuste, schlagfeste Kunststoffbasis. Das omnidirektionale Strahlungsmuster gewährleistet zuverlässige Abdeckung und hohen Datendurchsatz und macht sie ideal für Fahrzeugkommunikation, Telematik, Flottenmanagement, Logistik und drahtlose Hotspots. Die langlebige Konstruktion ist nach IP67-, IP69- und IK09-Standards zertifiziert und bietet Schutz vor Wasser, Staub und Stößen für einen zuverlässigen Betrieb unter rauen Umgebungsbedingungen.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
2× 2,4-5,0-6,0 GHz MIMO/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Stecker und Kabel

  • Steckertyp: SMA-Stecker (Mobilfunk), RPSMA-Stecker (WLAN)
  • Kabellänge: 300 cm

Installation / Umgebungsbedingungen

Die Antenne verfügt über eine robuste, leichte Kunststoffbasis und eine einzelne Schraubbefestigung für eine einfache Installation an verschiedenen Orten. Die verdrehsichere Montagetechnik gewährleistet eine sichere Befestigung. Alle Kabel verfügen über einen SMA-Standardstecker für 4G LTE und einen SMA-RP-Stecker für WLAN, mit einer Standardkabellänge von 300 cm, und können mit zusätzlichen Steckertypen, Kabellängen und Kabeltypen vollständig angepasst werden. Die Antenne ist unabhängig von einer Massefläche und eignet sich für die Installation auf jeder Oberfläche. Sie ist auch unter extremen Bedingungen robust und zuverlässig und bietet Schutz bei Temperaturen von -40°C bis +85°C. Die Antenne ist REACH- und RoHS-konform und nach IP67, IP69 und IK09 auf Wasser-, Staub- und Stoßfestigkeit zertifiziert.


Technische Daten

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Standort: Extern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Schraubbefestigung
Drahtlose Kurzstreckenstandards: WLAN, Bluetooth, ZigBee
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 4G LTE/3G/2G MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.0:1, ~1.4:1, ~1.5:1
Effizienz (%): ~45.1, ~47.1, ~46.8
Spitzenverstärkung (dBi): ~0.9, ~3.3, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 4G LTE/3G/2G MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.9:1, ~1.4:1, ~1.5:1
Effizienz (%): ~45.1, ~46.6, ~48.2
Spitzenverstärkung (dBi): ~1.4, ~3.0, ~4.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - WLAN-6E/7-MIMO

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.6:1, ~1.5:1, ~2.6:1
Effizienz (%): ~44.9, ~35.9, ~20.2
Spitzenverstärkung (dBi): ~4.8, ~3.0, ~1.8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - WLAN-6E/7-MIMO

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.7:1, ~1.6:1, ~2.6:1
Effizienz (%): ~41.7, ~35.7, ~22.3
Spitzenverstärkung (dBi): ~4.6, ~3.1, ~1.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A47Bc","manufacturer":"2J Antennas","title":"Medusa Lightweight 4G LTE/3G/2G MIMO, WiFi 6E / WiFi 7 MIMO Screw Mount Antenna","mountingType":"Screw Mount","dimensions_mm":"Ø 96 × 90","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69, IK09","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 200 cm LL195 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-10.6,"vswr":"2.0:1","efficiency_percent":45.1,"peakGain_dbi":0.9,"averageGain_db":-3.5},{"range_mhz":"1710-2170","returnLoss_db":-16.3,"vswr":"1.4:1","efficiency_percent":47.1,"peakGain_dbi":3.3,"averageGain_db":-3.3},{"range_mhz":"2500-2700","returnLoss_db":-13.9,"vswr":"1.5:1","efficiency_percent":46.8,"peakGain_dbi":4.4,"averageGain_db":-3.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-10.9,"vswr":"1.9:1","efficiency_percent":45.1,"peakGain_dbi":1.4,"averageGain_db":-3.5},{"range_mhz":"1710-2170","returnLoss_db":-16.1,"vswr":"1.4:1","efficiency_percent":46.6,"peakGain_dbi":3.0,"averageGain_db":-3.3},{"range_mhz":"2500-2700","returnLoss_db":-14.4,"vswr":"1.5:1","efficiency_percent":48.2,"peakGain_dbi":4.7,"averageGain_db":-3.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-12.6,"vswr":"1.6:1","efficiency_percent":44.9,"peakGain_dbi":4.8,"averageGain_db":-3.5},{"range_mhz":"4920-5925","returnLoss_db":-14.4,"vswr":"1.5:1","efficiency_percent":35.9,"peakGain_dbi":3.0,"averageGain_db":-4.5},{"range_mhz":"5925-7125","returnLoss_db":-8.4,"vswr":"2.6:1","efficiency_percent":20.2,"peakGain_dbi":1.8,"averageGain_db":-7.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 4","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-11.5,"vswr":"1.7:1","efficiency_percent":41.7,"peakGain_dbi":4.6,"averageGain_db":-3.8},{"range_mhz":"4920-5925","returnLoss_db":-14.7,"vswr":"1.6:1","efficiency_percent":35.7,"peakGain_dbi":3.1,"averageGain_db":-4.5},{"range_mhz":"5925-7125","returnLoss_db":-9.0,"vswr":"2.6:1","efficiency_percent":22.3,"peakGain_dbi":1.7,"averageGain_db":-6.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"RP-SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 4","type":"RP-SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7a47bc.pdf"}
