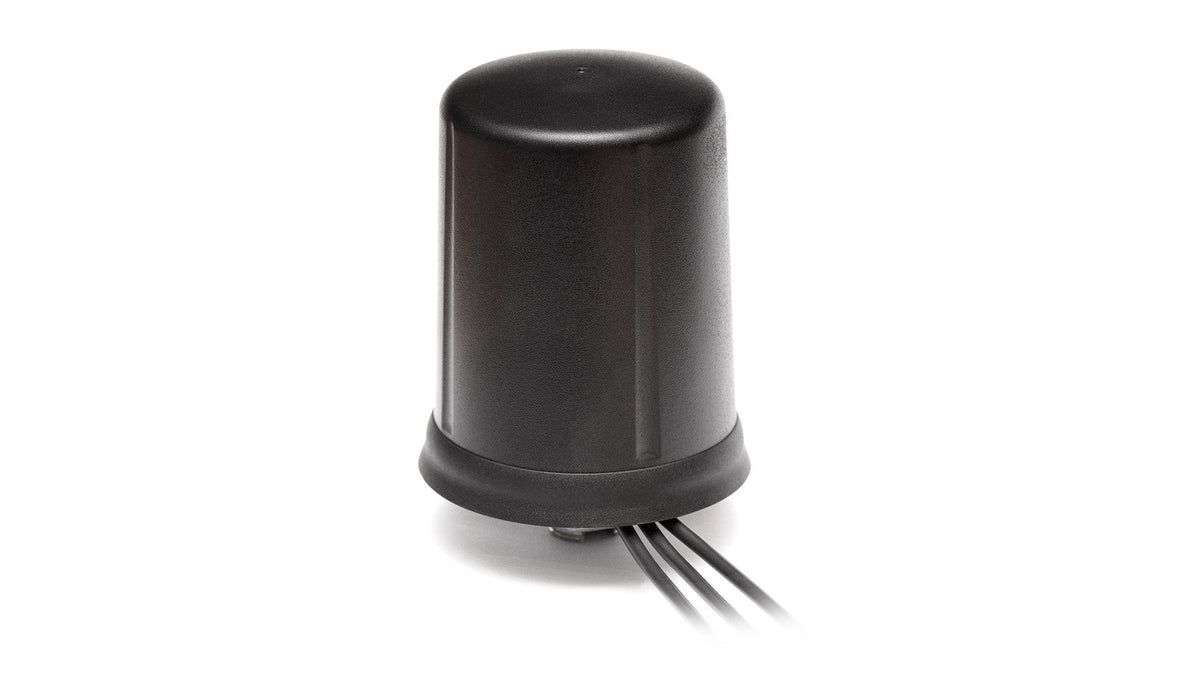

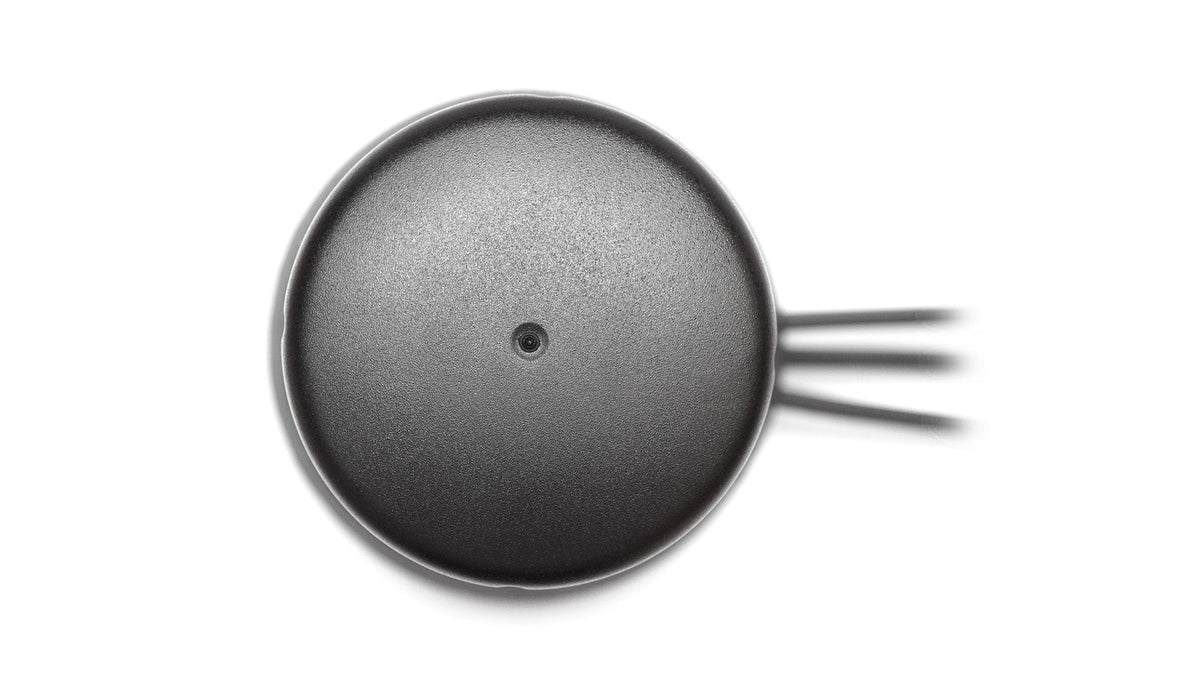

2J7750BGF 4G/LTE, GNSS, WLAN, ISM-Schraubbefestigungsantenne, Antennenschüttler IP67/IP69

Name: 2J7750BGF 4G/LTE, GNSS, WLAN, ISM-Schraubbefestigungsantenne, Antennenschüttler IP67/IP69
Brand: 2J
SKU: 2J7750BGF
Price: 39.0 EUR
Availability: InStock

€39,00

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese fortschrittliche Antenne verfügt über ein 3-in-1-Design und integriert LTE-, WLAN/ISM- und GNSS-Technologien in einem robusten Radom der Shaker-Serie. Sie wurde für hohe Leistung entwickelt und bietet eine verbesserte Signalstärke, einen niedrigen Energieverbrauch und zuverlässige Konnektivität in anspruchsvollen Umgebungen. Die Antenne unterstützt eine Vielzahl von Anwendungen, darunter Infotainmentsysteme, WLAN-Hotspots, Flottenmanagement, Gateways, Router und vernetzte Fahrzeuge. Ihr aktives GNSS-Element gewährleistet eine präzise Geolokalisierung und Ortung, während das robuste Gehäuse einen hervorragenden Schutz gegen Staub, Wasser und Stöße bietet, wodurch sie sich ideal für den Einsatz im Automobilbereich, in der Industrie und im Außenbereich eignet.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/WLAN/LPWA/BT/ZigBee/RFID/ISM

Installation / Umgebungsbedingungen

Die Antennen der Shaker-Serie wurden für die Verwendung mit mehreren Montageoptionen entwickelt, beispielsweise Magnetische Halterung, Schraubbefestigung und Klebemontage. Diese Serie ist die einzige auf dem Markt verfügbare Lösung, die Montagemöglichkeiten für nicht magnetisierte und magnetische Metalloberflächen sowie über ein optionales Klebepad bietet.
Dank der implementierten Schutzarten IP67 und IP69 sowie des hochwertigen UV-beständigen Kunststoffs bietet diese kompakte Antenne maximalen Schutz vor dem Eindringen von Staub und Wasser. Für zusätzliche Langlebigkeit bietet diese Antenne dank der Widerstandsfähigkeit gemäß IK09 ein erhöhtes Maß an Vandalismusschutz und hohe Stoßfestigkeit.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol, Patch
Mobilfunktechnologien: 4G/LTE
Standort: Extern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, Cat-M, SigFox, LoRa, RPMA

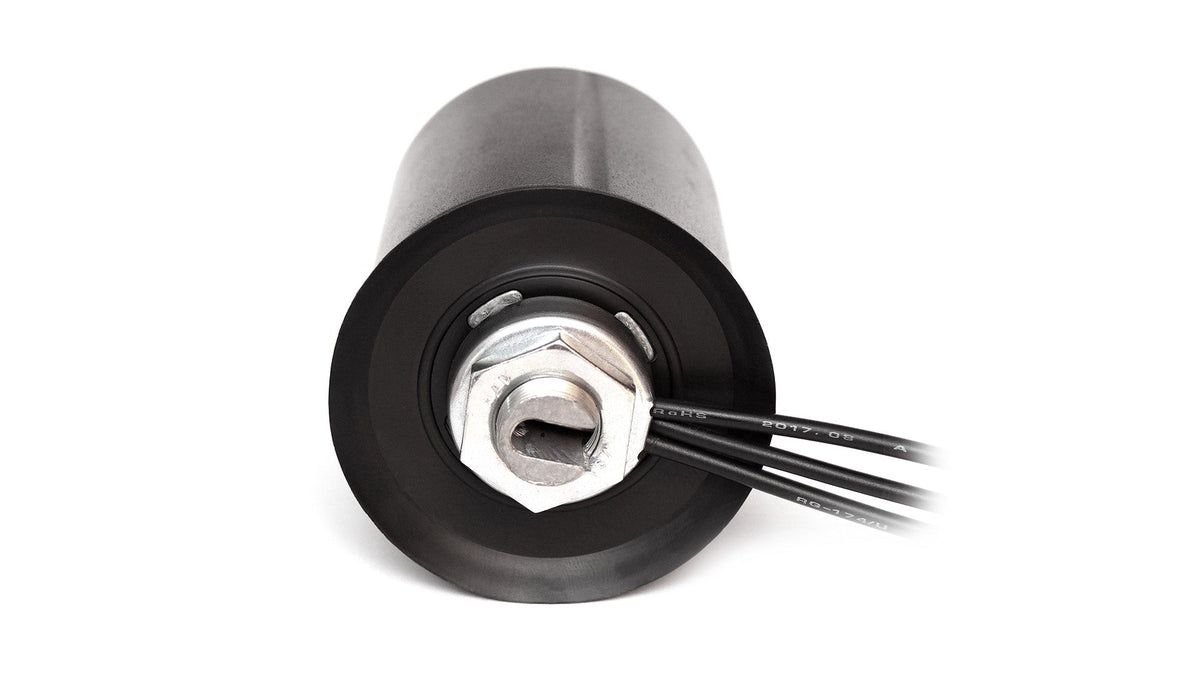

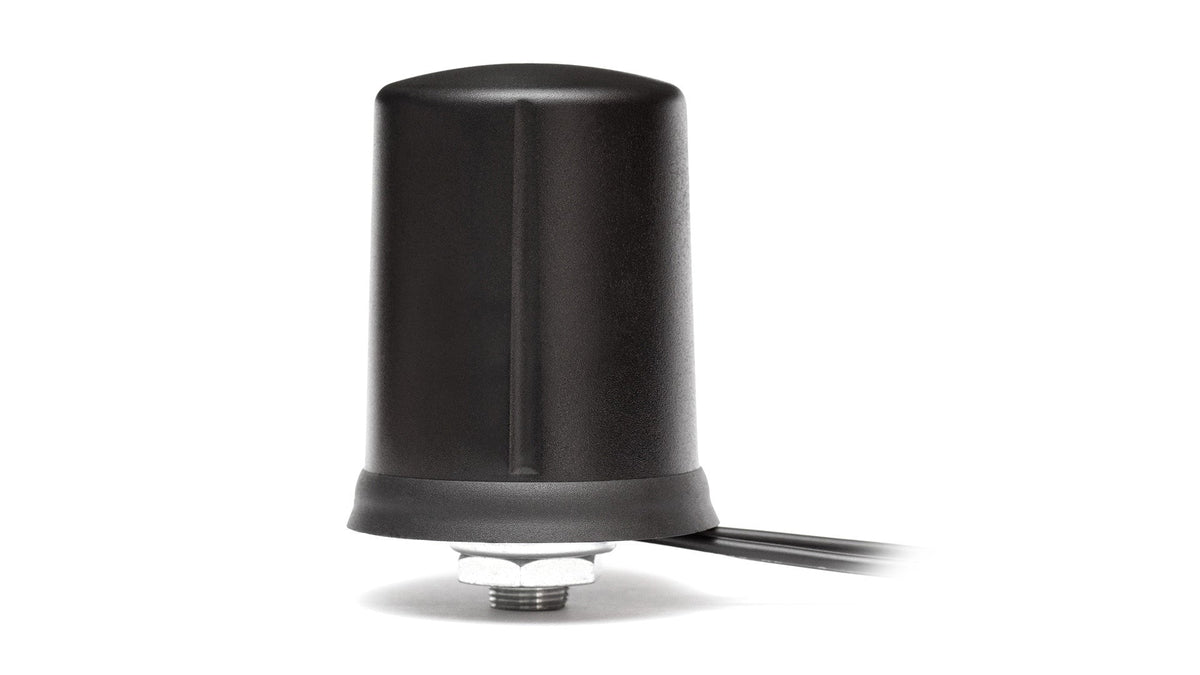

Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: WLAN, Bluetooth, BLE, ZigBee
Typ: Kombination
Abmessungen: Ø 60 x 69 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.2:1, ~1.4:1, ~1.6:1
Wirkungsgrad (%): ~67, ~65.5, ~50
Spitzenverstärkung (dBi): ~2.0, ~4.5, ~3.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2.4/5.0 GHz ISM

Standards: WLAN, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.5:1, ~2.5:1
Wirkungsgrad (%): ~60.1, ~31.4
Spitzenverstärkung (dBi): ~4.5, ~2.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
SAW-Filtertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ.
Stromverbrauch (mA): 9 Typ.
Leistungsaufnahme (mW): 24.3 Typ.
ESD-Schutz (kV): 2

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7750BGF","manufacturer":"2J Antennas","title":"Shaker 4G LTE/3G/2G, 2.4/5.0 GHz ISM, GPS/GLONASS/Galileo Screw Mount Antenna","mountingType":"Screw Mount","dimensions_mm":"Ø 60 × 69","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69, IK09","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm ground plane, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.4,"vswr":"2.2:1","efficiency_percent":67.0,"peakGain_dbi":2.0,"averageGain_db":-1.8},{"range_mhz":"1710-2170","returnLoss_db":-16.0,"vswr":"1.4:1","efficiency_percent":65.5,"peakGain_dbi":4.5,"averageGain_db":-1.9},{"range_mhz":"2500-2700","returnLoss_db":-13.1,"vswr":"1.6:1","efficiency_percent":50.0,"peakGain_dbi":3.7,"averageGain_db":-3.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"2.4 / 5.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-13.3,"vswr":"1.5:1","efficiency_percent":60.1,"peakGain_dbi":4.5,"averageGain_db":-2.2},{"range_mhz":"4920-5925","returnLoss_db":-7.4,"vswr":"2.5:1","efficiency_percent":31.4,"peakGain_dbi":2.5,"averageGain_db":-5.0}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"GPS/GLONASS/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"<=-15.0","vswr":"<=1.4:1"},{"range_mhz":"1598-1606","returnLoss_db":"<=-15.0","vswr":"<=1.4:1"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.5","voltageRange_v":"1.5 - 3.6","current_ma":"9","powerConsumption_mw":"24.3","esdProtection_kv":2,"sawFilter":"Pre-Filter","patchSize_mm":"25 x 25 x 4"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"RP-SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7750bgf.pdf"}
