Beschreibung
Diese robuste 2-in-1-Antenne wurde für zuverlässige Kommunikation und präzise Navigation entwickelt und unterstützt sowohl 4G-LTE-Mobilfunk- als auch GNSS-Technologien (GPS, GLONASS, Galileo, QZSS). Ihr Breitbanddesign gewährleistet starke Konnektivität und einen hohen Datendurchsatz und macht sie ideal für anspruchsvolle Anwendungen in den Bereichen Transport, IoT, Flottenmanagement und Notfalldienste. Das omnidirektionale Mobilfunkelement liefert eine robuste Signalabdeckung, während das aktive GNSS-Element auch in anspruchsvollen Umgebungen eine genaue Positionsbestimmung ermöglicht. Das robuste, wasserdichte Gehäuse mit Schraubbefestigung und Verdrehsicherung gewährleistet Langlebigkeit und eine einfache Installation unter rauen Außenbedingungen.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
Stecker & Kabel
- Steckertyp: SMA-Stecker
- Kabellänge: 300cm
- Kabeltyp: LL100
Installation / Umgebungsbedingungen

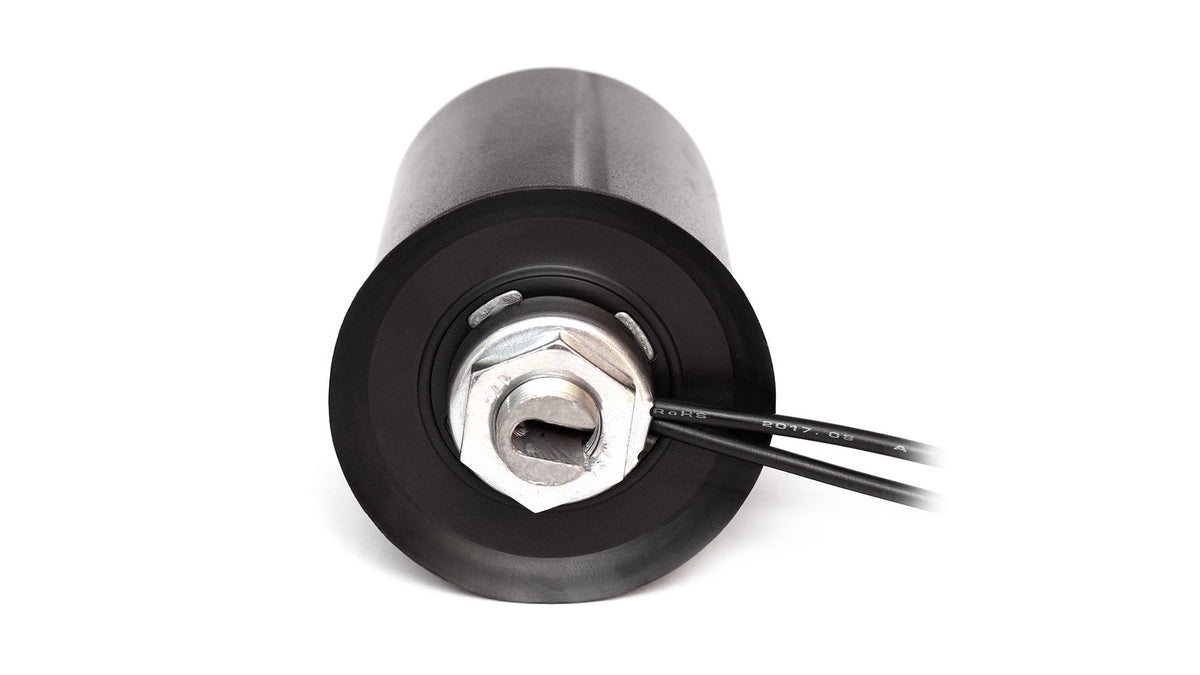

Das zylinderförmige Gehäuse besteht aus hochwertigem ASA-Material und verfügt über ein gemäß IP67/IP69 und IK09 konformes Design, wodurch diese Antenne vollständig wasserdicht sowie beständig gegen hohe Temperaturen, Staub und Stöße ist. Der Antennenfuß besteht aus Zamak, einem Material, das für seine hervorragende Dämpfungsfähigkeit und Vibrationsabsorption bekannt ist. Diese Antenne ist von einer Massefläche abhängig und hat die Abmessungen Ø 60 x 69 mm. Die Schraubbefestigung mit Verdrehsicherung ermöglicht eine einfache dauerhafte oder vorübergehende Installation. Sowohl Kabel 1 als auch Kabel 2 werden mit einem standardmäßigen SMA-Stecker und einem 300 cm langen LL100-Kabel (koaxiales Kabel mit geringer Dämpfung) geliefert, das für gute Rückflussdämpfung, Einfügedämpfung und Amplitudenstabilität bekannt ist. Alle Stecker und Kabel sind vollständig anpassbar. Alle unsere Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die Anforderungen von REACH und RoHS.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol, Patch
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 60 x 69 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.9:1, ~1.2:1, ~1.4:1
Effizienz (%): ~66.9, ~74.5, ~58.9
Spitzenverstärkung (dBi): ~1.9, ~4.3, ~4.2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
SAW-Filtertyp: Vorfilter
Spannung (V): 1.5 – 3.6
Rauschzahl (dB): 1.5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
