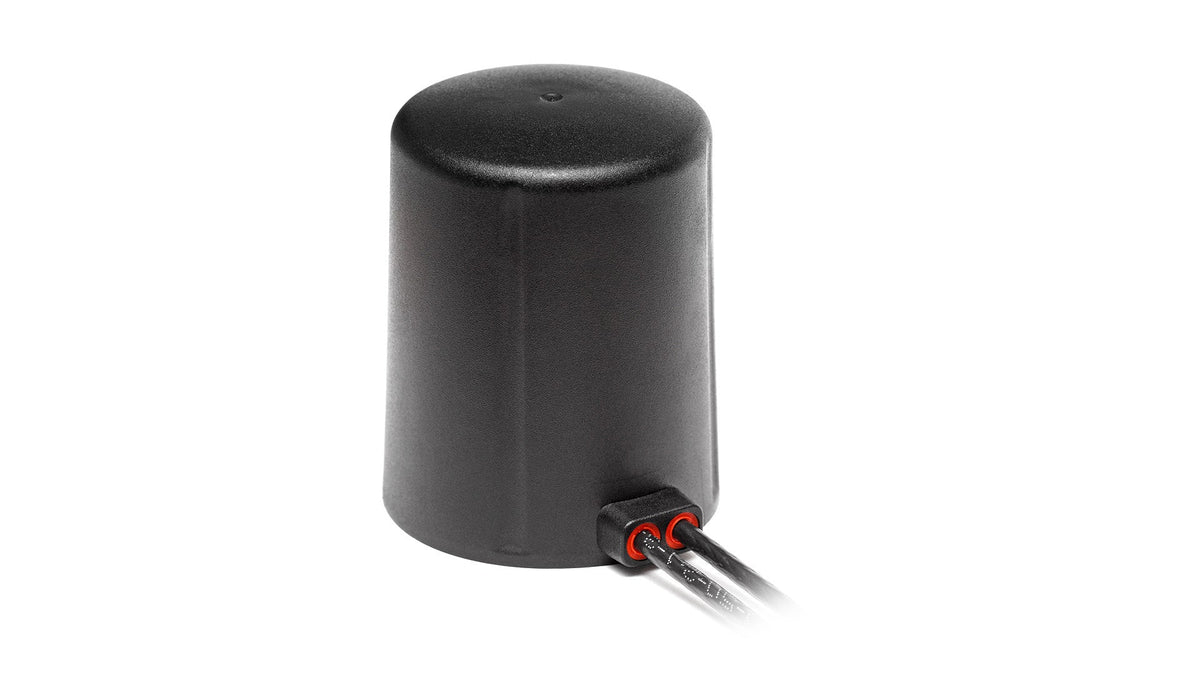

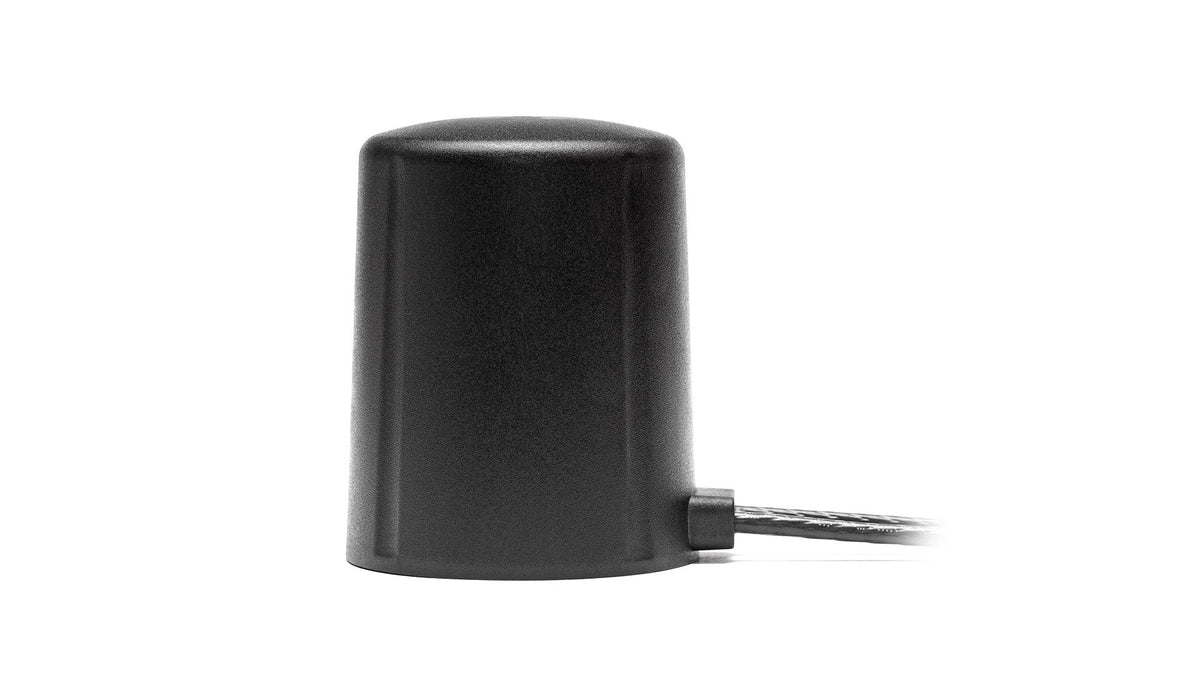

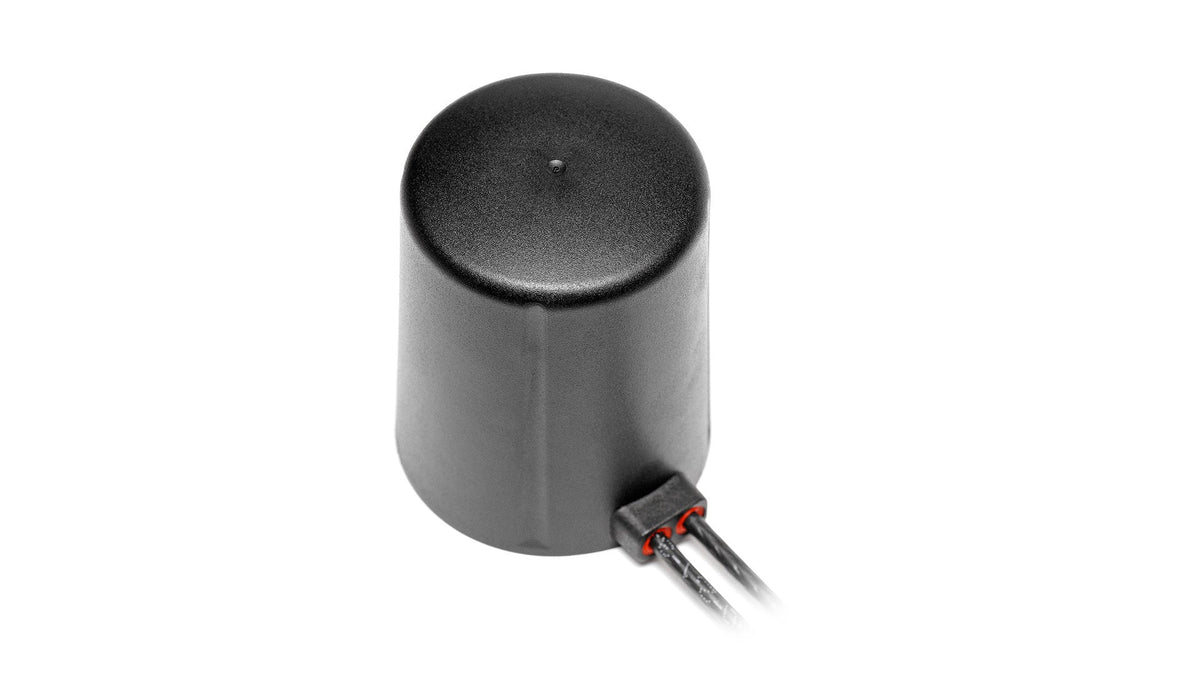

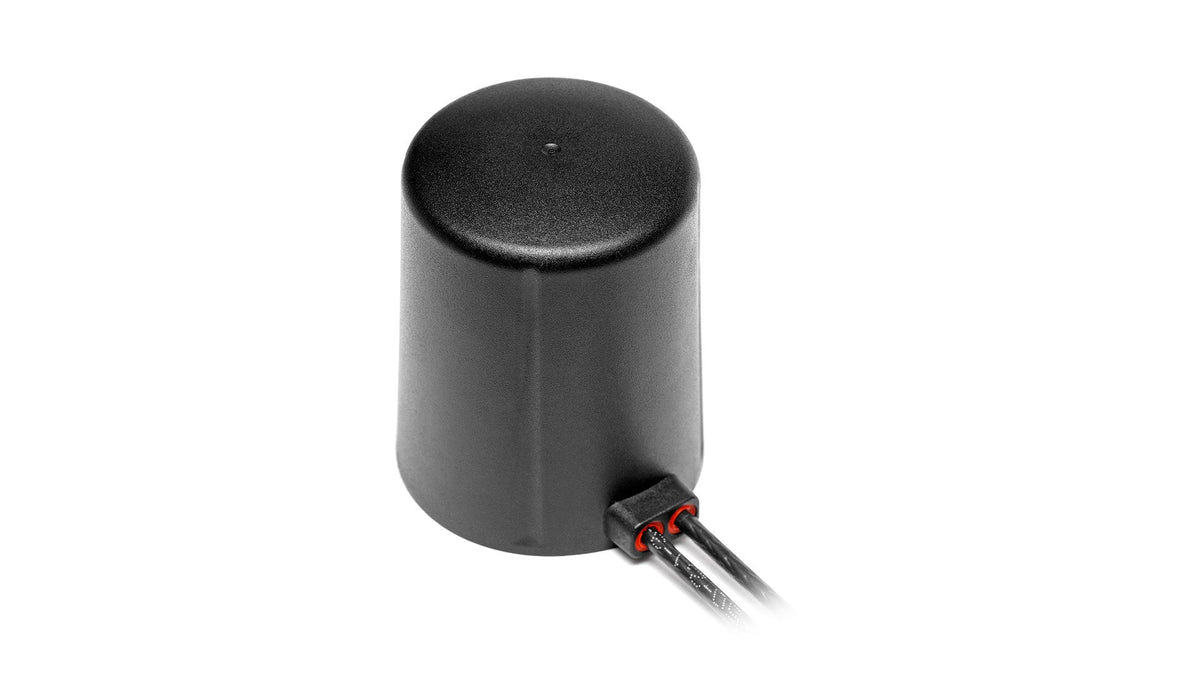

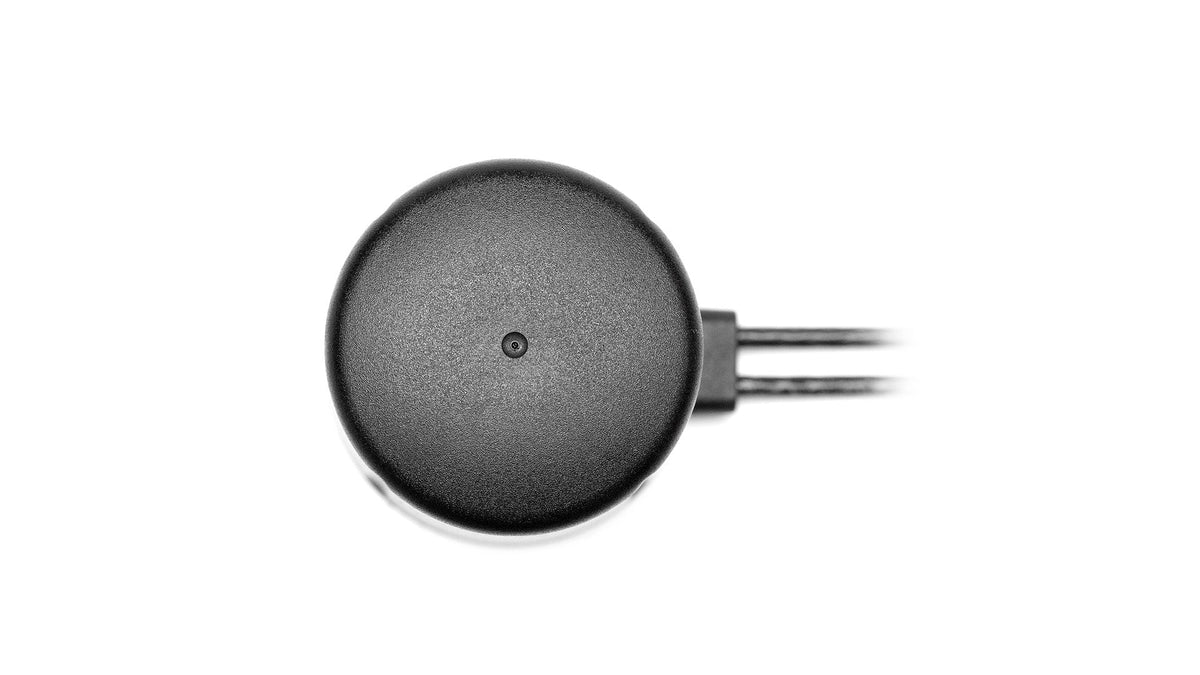

Diese Hochleistungsantenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität in anspruchsvollen Umgebungen entwickelt. Ihre 2-in-1-MIMO-Konfiguration gewährleistet einen höheren Datendurchsatz und stabilen Signalempfang und macht sie ideal für Mobilfunknetze, Telematik, IoT und industrielle Anwendungen. Die Magnetische Halterung ermöglicht eine schnelle und sichere Installation auf Metalloberflächen und bietet Flexibilität für eine Vielzahl von Einsatzszenarien. Die Antenne ist für den Einsatz unter rauen Bedingungen ausgelegt und verfügt über die Zertifizierungen IP67, IP69 und IK09 für Wasser-, Staub- und Stoßfestigkeit.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Stecker & Kabel
-
Steckertyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Montage: Magnetische Halterung
Typ: Kombination
Abmessungen: Ø 54 x 68.2 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.7:1, ~1.5:1, ~1.4:1
Effizienz (%): ~39, ~52, ~50
Spitzenverstärkung (dBi): ~-0.1, ~2.9, ~3.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.7:1, ~1.5:1, ~1.5:1
Effizienz (%): ~38, ~52, ~53
Spitzenverstärkung (dBi): ~-0.1, ~3.1, ~2.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J7724Ma","manufacturer":"2J Antennas","title":"Shaker 2× 4G LTE/3G/2G MIMO High Performance Magnetic Mount Antenna","mountingType":"Magnetic Mount","dimensions_mm":"Ø 54 × 68.2","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69, IK09","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm ground plane, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-7.2,"vswr":"2.7:1","efficiency_percent":39.0,"peakGain_dbi":-0.1,"averageGain_db":-4.2},{"range_mhz":"1710-2170","returnLoss_db":-15.4,"vswr":"1.5:1","efficiency_percent":52.0,"peakGain_dbi":2.9,"averageGain_db":-2.9},{"range_mhz":"2500-2700","returnLoss_db":-15.7,"vswr":"1.4:1","efficiency_percent":50.0,"peakGain_dbi":3.5,"averageGain_db":-3.0}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-6.9,"vswr":"2.7:1","efficiency_percent":38.0,"peakGain_dbi":-0.1,"averageGain_db":-4.3},{"range_mhz":"1710-2170","returnLoss_db":-15.6,"vswr":"1.5:1","efficiency_percent":52.0,"peakGain_dbi":3.1,"averageGain_db":-2.9},{"range_mhz":"2500-2700","returnLoss_db":-15.3,"vswr":"1.5:1","efficiency_percent":53.0,"peakGain_dbi":2.7,"averageGain_db":-2.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7724ma.pdf"}
