2J  |  Artikelnummer: 2J7683B_3-300LL100-C20GRST

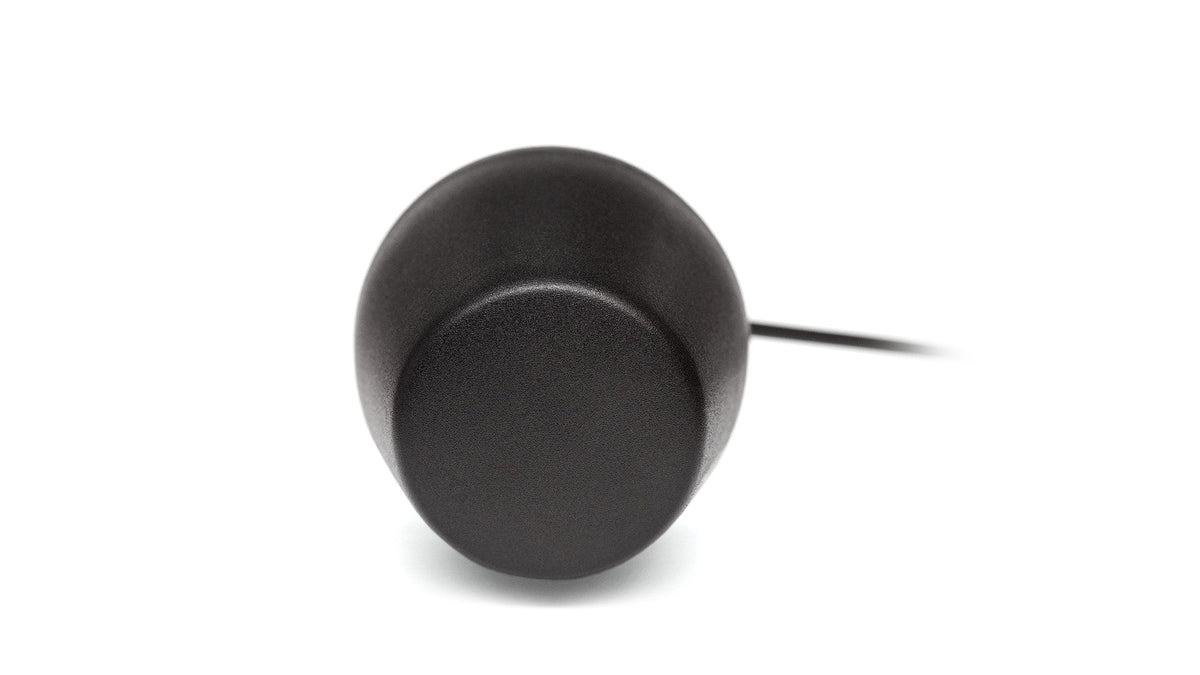

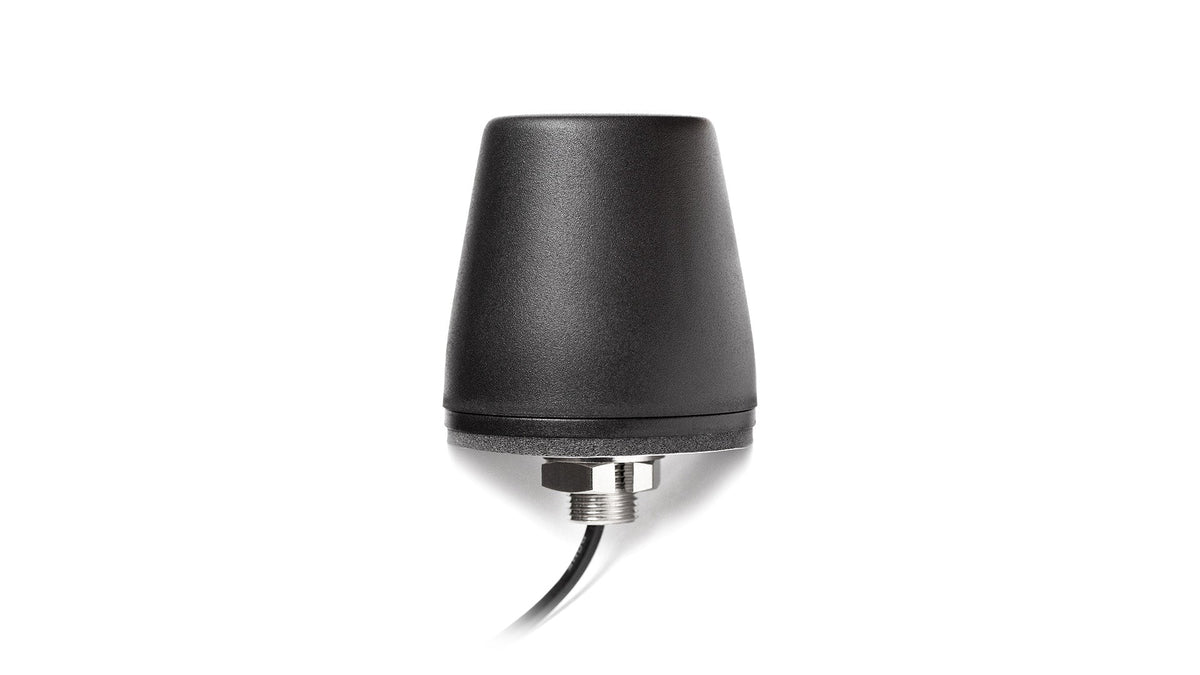

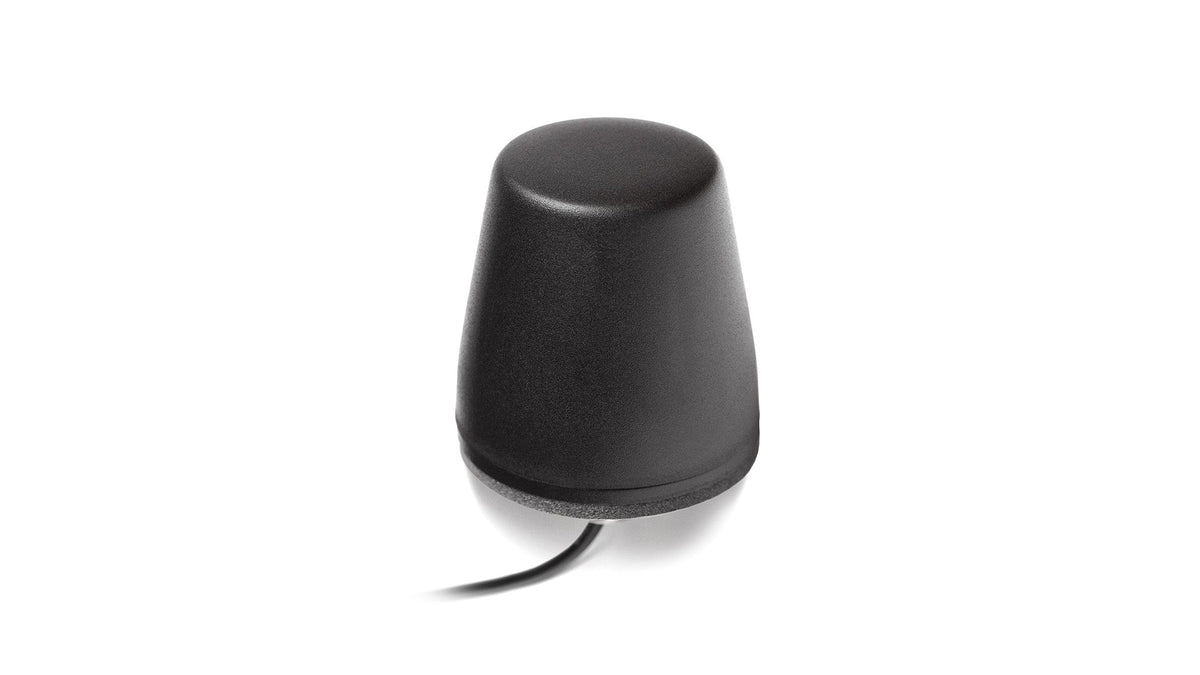

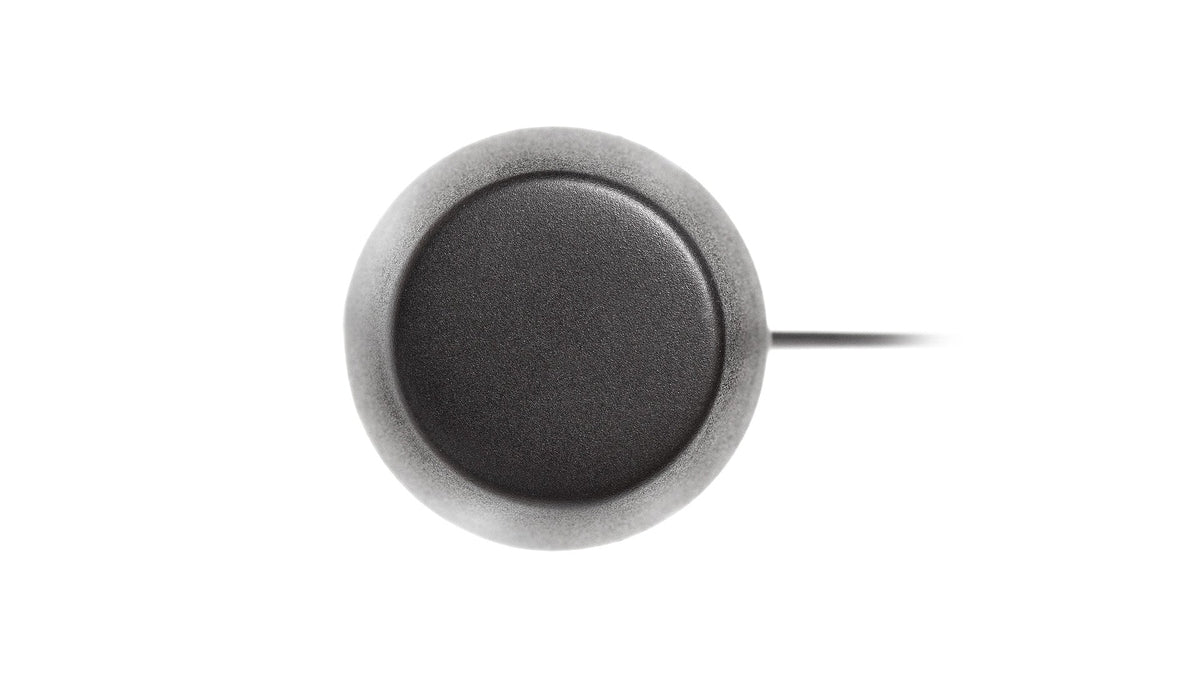

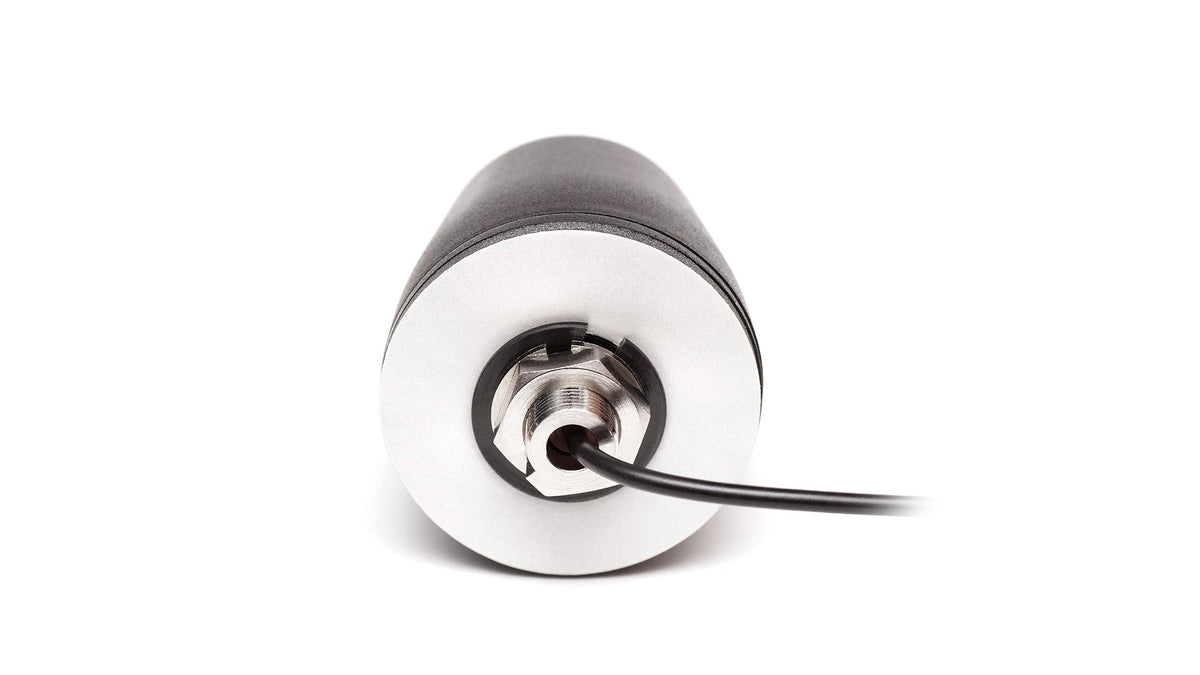

2J7683B 5G Schraubbefestigungsantenne SMA-M 300cm

€11,89
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Schraubbefestigungsantenne wurde für zuverlässige 5G-, 4G-, 3G- und 2G-Konnektivität über einen großen Frequenzbereich entwickelt. Ihre robuste Konstruktion und der IP67/IP69-Schutz machen sie ideal für anspruchsvolle Außen- und Industrieumgebungen. Die Antenne ist unabhängig von einer Massefläche und bietet mit einem maximalen Gewinn von bis zu 2,9 dBi eine hohe Leistung. Damit eignet sie sich für Anwendungen wie Mobilfunknetze, IoT, Smart Cities, Flottenmanagement und mehr.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LL100


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Position: Extern
Befestigung: Schraubbefestigung
Typ: Einzel
Abmessungen: Ø 50 × 50.8 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-9.7, ~-10.0, ~-10.8, ~-14.7
VSWR: ~2.3:1, ~2.1:1, ~2.0:1, ~1.6:1
Effizienz (%): ~48.1, ~45.9, ~25.2, ~22.5
Maximaler Gewinn (dBi): ~2.9, ~2.1, ~0.5, ~-1.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7683B","manufacturer":"2J Antennas","title":"Mini-Shaker 5GNR/4G/3G/2G Low-profile Screw Mount Antenna","mountingType":"Screw Mount","dimensions_mm":"Ø 50 × 50.8","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm ground plane, 100 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-9.7,"vswr":"2.3:1","efficiency_percent":48.1,"peakGain_dbi":2.9,"averageGain_db":-3.5},{"range_mhz":"1427-2690","returnLoss_db":-10.0,"vswr":"2.1:1","efficiency_percent":45.9,"peakGain_dbi":2.1,"averageGain_db":-3.7},{"range_mhz":"3300-5000","returnLoss_db":-10.8,"vswr":"2.0:1","efficiency_percent":25.2,"peakGain_dbi":0.5,"averageGain_db":-6.2},{"range_mhz":"5150-5925","returnLoss_db":-14.7,"vswr":"1.6:1","efficiency_percent":22.5,"peakGain_dbi":-1.0,"averageGain_db":-6.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7683b.pdf"}
