Beschreibung
Diese flache Schraubbefestigungsantenne wurde für zuverlässige mobile Konnektivität über 4G LTE-, 3G- und 2G-Netze entwickelt. Ihr kompaktes Mini-Shaker-Design gewährleistet eine stabile, hochwertige Daten- und Sprachübertragung für eine Vielzahl von mobilen, IoT-, NB-IoT-, LPWA-, CAT-X/M- und FirstNet-Anwendungen im Frequenzbereich von 698 MHz bis 2700 MHz. Das robuste ASA-Gehäuse und die Zamak-Basis sorgen für Langlebigkeit und Schutz und machen die Antenne für Installationen im Innen- und Außenbereich geeignet. Die Antenne ist unabhängig von einer Massefläche und ermöglicht dadurch eine flexible Platzierung ohne Leistungsverlust. Typische Einsatzbereiche sind drahtloses Breitband, Smart Cities, öffentliche Sicherheit, intelligente Messsysteme und mobile Geräte.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Anschluss & Kabel
- Anschlusstyp: SMA-Stecker
- Kabellänge: 300cm
- Kabeltyp: DACAR100
Installation / Umgebungsbedingungen

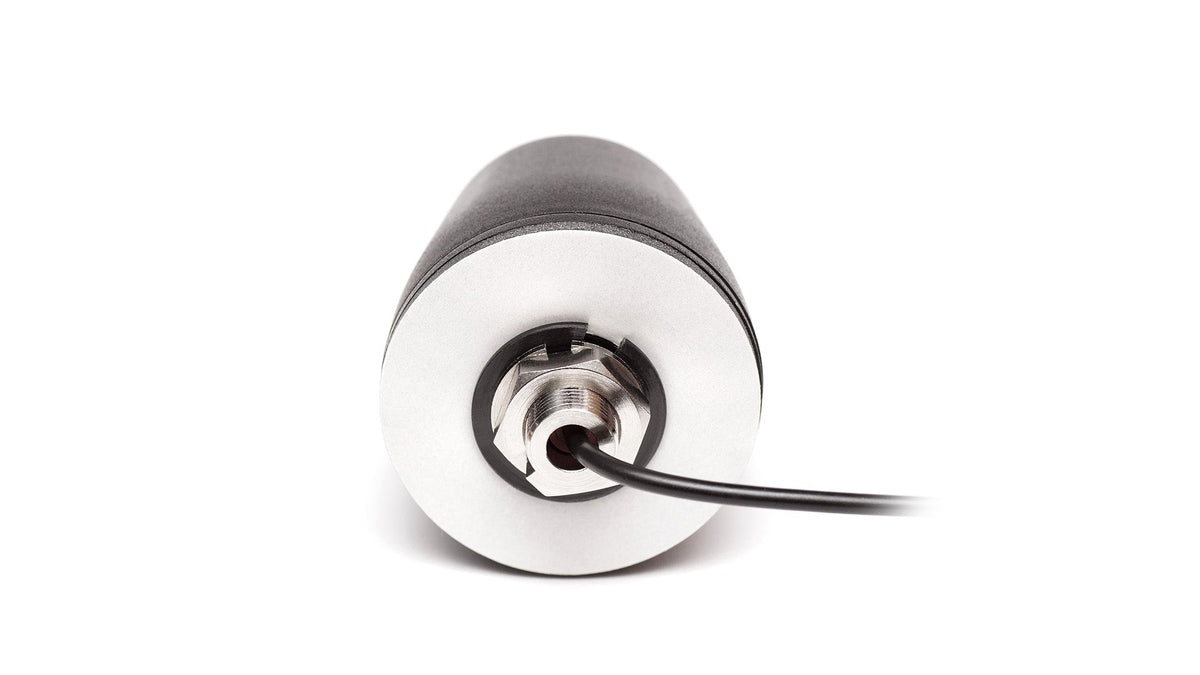

Vollständig nach IP67 und IP69 klassifiziert und damit gegen Feuchtigkeit, Wasser, Staub und hohe Temperaturen (-40°C bis +85°C) geschützt, ohne die Antennenleistung zu beeinträchtigen. Das Gehäuse besteht aus ASA-Material in Industriequalität mit einer Zamak-Basis und einer doppelseitigen Schaumstoffdichtung für zusätzlichen Schutz. Die kompakten Abmessungen von Ø 50 x 50.8 mm machen diese Antenne ideal für Installationen im Innen- und Außenbereich. Diese Antenne ist mit einem einzelnen 300 cm langen DACAR100-Kabel abgestimmt, das durch die verdrehsichere Schraubbefestigung geführt wird und über einen SMA-Stecker verfügt. Alternative Anschlüsse und Kabel sind zur individuellen Anpassung erhältlich.
Technische Daten
Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Typ: Einzel
Abmessungen: Ø 50 x 50.8 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~1.8:1, ~2.5:1
Wirkungsgrad (%): ~56.4, ~56.1, ~37.8
Spitzengewinn (dBi): ~2.6, ~3.2, ~1.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
