2J  |  Artikelnummer: 2J7584MG

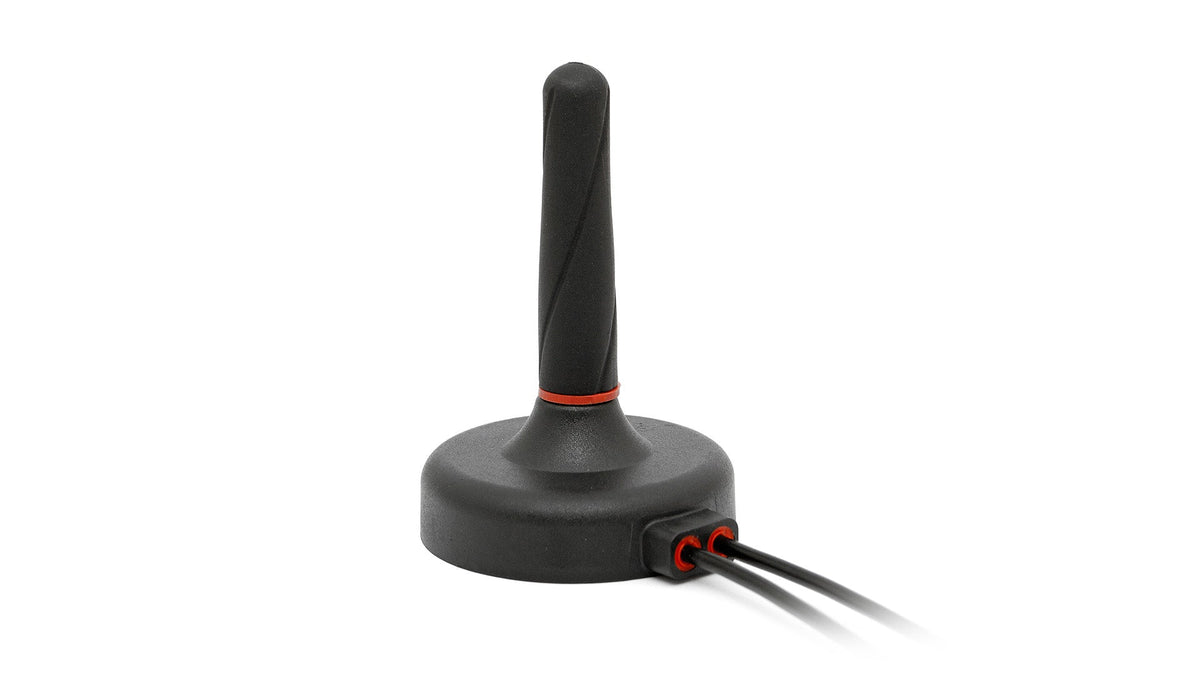

2J7584MG 5G-, GNSS-Antenne mit Magnetische Halterung IP67 IP69

€33,30
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Kombinationsantenne wurde für zuverlässige Konnektivität in anspruchsvollen Umgebungen entwickelt. Sie unterstützt sowohl 5G-Mobilfunk- als auch GNSS-Technologien (GPS/GLONASS) und eignet sich daher ideal für Anwendungen wie Fuhrparkmanagement, Smart Cities, Asset-Tracking und Transport. Das Ultra-Breitbanddesign gewährleistet Kompatibilität mit einer großen Bandbreite an Mobilfunkbändern, während das aktive GNSS-Element eine präzise Standortverfolgung ermöglicht. Die robuste magnetische Halterung und der Schutz nach IP67/IP69 machen sie für Außen- und mobile Installationen geeignet, bei denen Langlebigkeit und Wetterbeständigkeit unerlässlich sind.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol, Patch
Mobilfunktechnologien: 5G
Standort: Extern
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 54 × 80 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.9, ~-15.1, ~-11.7, ~-5.1
VSWR: ~3.1:1, ~1.9:1, ~1.9:1, ~3.6:1
Wirkungsgrad (%): ~50.7, ~60.1, ~31.7, ~21.1
Maximaler Gewinn (dBi): ~0.3, ~3.4, ~1.5, ~0.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1610 MHz
VSWR: <=1.2:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 26 @ 3V / 27dB @ 5V
SAW-Filtertyp: Kein Filter
Spannung (V): 2.7 - 5.5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7584MG","manufacturer":"2J Antennas","mountingType":"Magnetic Mount","dimensions_mm":"Ø 54 × 80","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 100 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-8.9,"vswr":"3.1:1","efficiency_percent":50.7,"peakGain_dbi":0.3,"averageGain_db":-3.4},{"range_mhz":"1427-2690","returnLoss_db":-15.1,"vswr":"1.9:1","efficiency_percent":60.1,"peakGain_dbi":3.4,"averageGain_db":-2.4},{"range_mhz":"3300-5000","returnLoss_db":-11.7,"vswr":"1.9:1","efficiency_percent":31.7,"peakGain_dbi":1.5,"averageGain_db":-5.1},{"range_mhz":"5150-5925","returnLoss_db":-5.1,"vswr":"3.6:1","efficiency_percent":21.1,"peakGain_dbi":0.1,"averageGain_db":-6.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Connection 2","type":"GPS/GLONASS (active)","standards":["GPS","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"<-20","vswr":"<1.2:1"},{"range_mhz":"1598-1610","returnLoss_db":"<-20","vswr":"<1.2:1"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"26 @ 3 V, 27 @ 5 V","noiseFigure_db":"1.5","voltageRange_v":"2.7 - 5.5","current_ma":"15 - 25","powerConsumption_mw":"40 - 137","sawFilter":"No Filter"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"RG174","cableLength_mm":2000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7584mg.pdf"}
