2J | Artikelnummer: 2J7583M

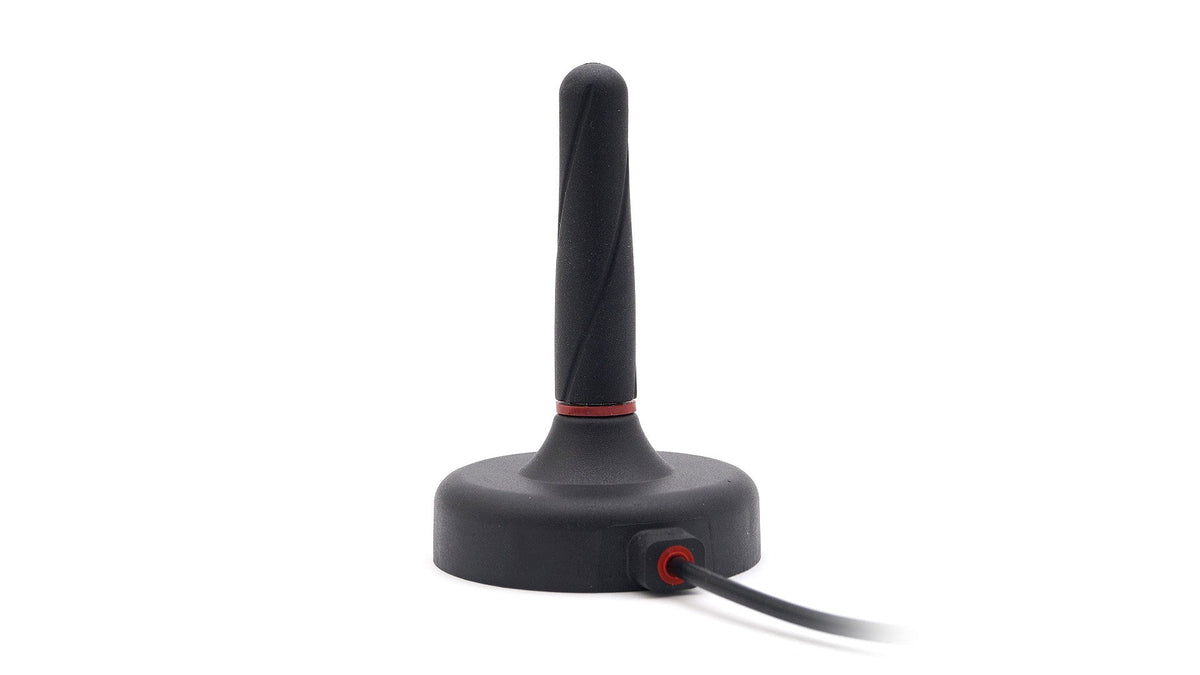

2J7583M 5G-Antenne mit Magnetische Halterung IP67/IP69

Name: 2J7583M 5G-Antenne mit Magnetische Halterung IP67/IP69
Brand: 2J
SKU: 2J7583M
Price: 21.3 EUR
Availability: InStock

€21,30

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Antenne mit magnetischer Halterung wurde für Ultrabreitband-Mobilfunkkonnektivität mit 5G NR, 4G LTE, 3G und 2G entwickelt. Ihre robuste Konstruktion und der Schutz nach IP67/IP69 machen sie ideal für anspruchsvolle Umgebungen und gewährleisten zuverlässigen Betrieb bei rauen Wetterbedingungen und in industriellen Umgebungen. Die Antenne ist von einer Massefläche abhängig und liefert eine starke Spitzenverstärkung für verbesserte Signalqualität. Sie eignet sich ideal für drahtlose IoT-Anwendungen, Automotive, Transport und mobile Netzwerke, unterstützt vollständige Abwärtskompatibilität mit 4G LTE und ist für eine Vielzahl von Anwendungsfällen geeignet, darunter Flottenmanagement, Smart Cities und industrielle Überwachung.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Magnetische Halterung
Typ: Einzel
Abmessungen: Ø 54 × 80 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.9, ~-15.1, ~-11.7, ~-5.1
VSWR: ~3.1:1, ~1.9:1, ~1.9:1, ~3.6:1
Effizienz (%): ~50.7, ~60.1, ~31.7, ~21.1
Spitzenverstärkung (dBi): ~0.3, ~3.4, ~1.5, ~0.1
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt als PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7583M","manufacturer":"2J Antennas","title":"5GNR/4G LTE/3G/2G High Performance Magnetic IP67 IP69 Antenna","mountingType":"Magnetic Mount","dimensions_mm":"Ø 54 × 80","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 100 cm D302 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-8.9,"vswr":"3.1:1","efficiency_percent":50.7,"peakGain_dbi":0.3,"averageGain_db":-3.4},{"range_mhz":"1427-2690","returnLoss_db":-15.1,"vswr":"1.9:1","efficiency_percent":60.1,"peakGain_dbi":3.4,"averageGain_db":-2.4},{"range_mhz":"3300-5000","returnLoss_db":-11.7,"vswr":"1.9:1","efficiency_percent":31.7,"peakGain_dbi":1.5,"averageGain_db":-5.1},{"range_mhz":"5150-5925","returnLoss_db":-5.1,"vswr":"3.6:1","efficiency_percent":21.1,"peakGain_dbi":0.1,"averageGain_db":-6.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7583m.pdf"}
