2J  |  Artikelnummer: 2J7083Mc

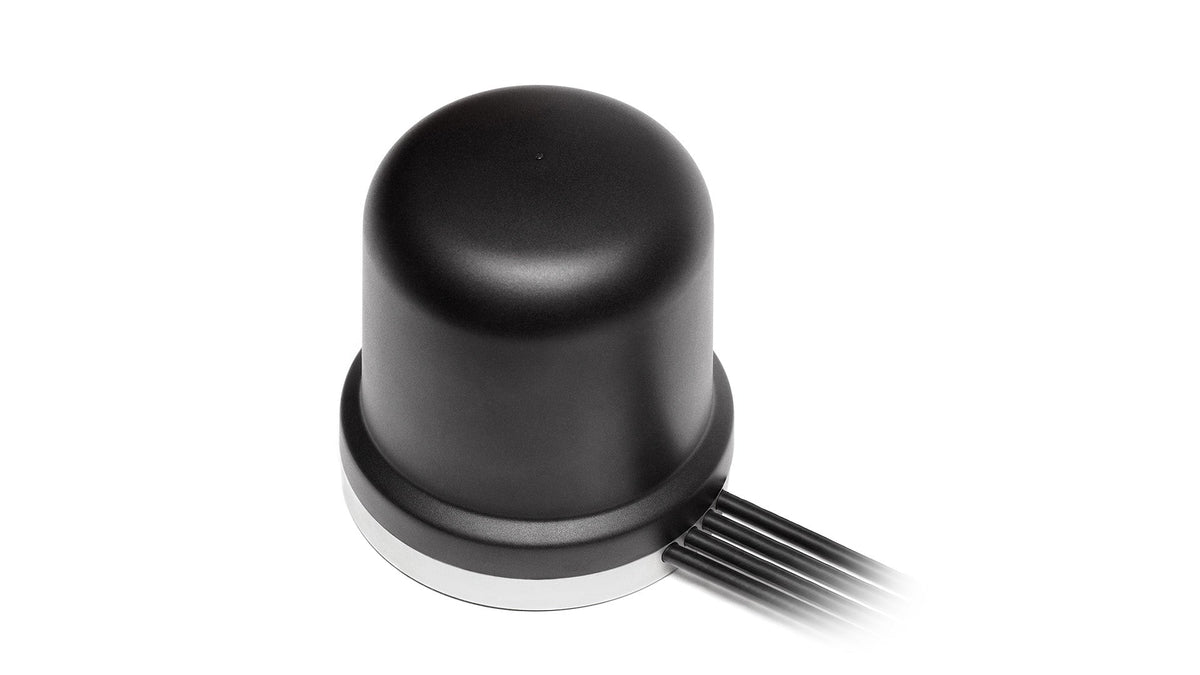

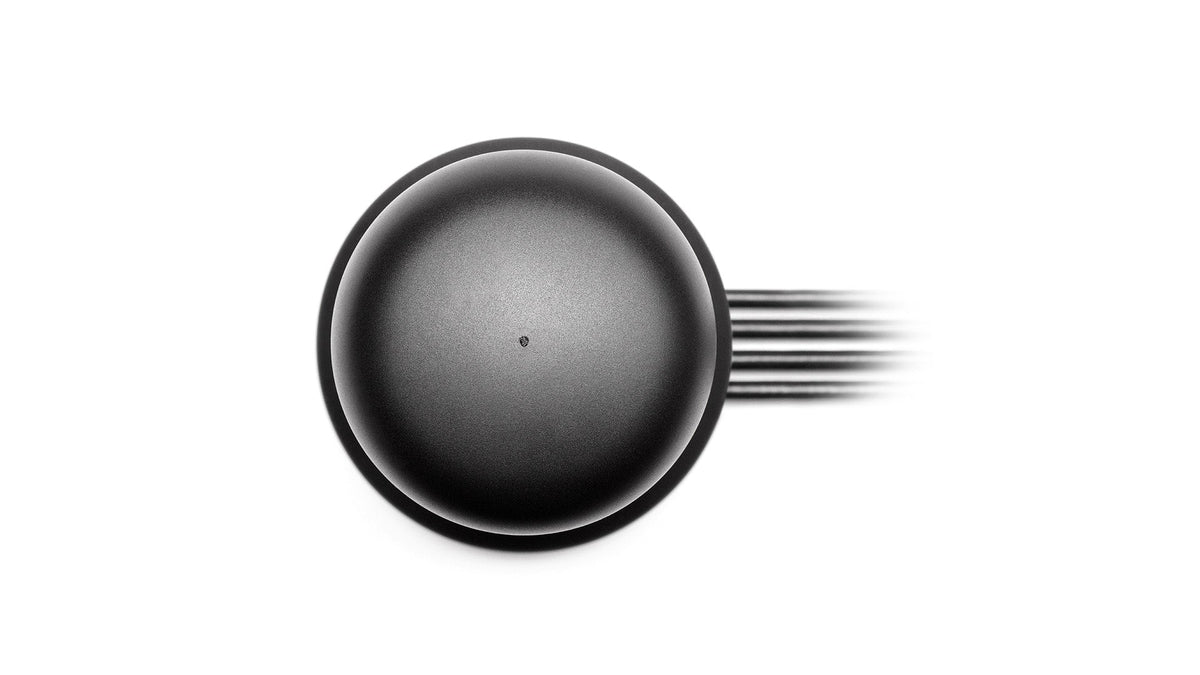

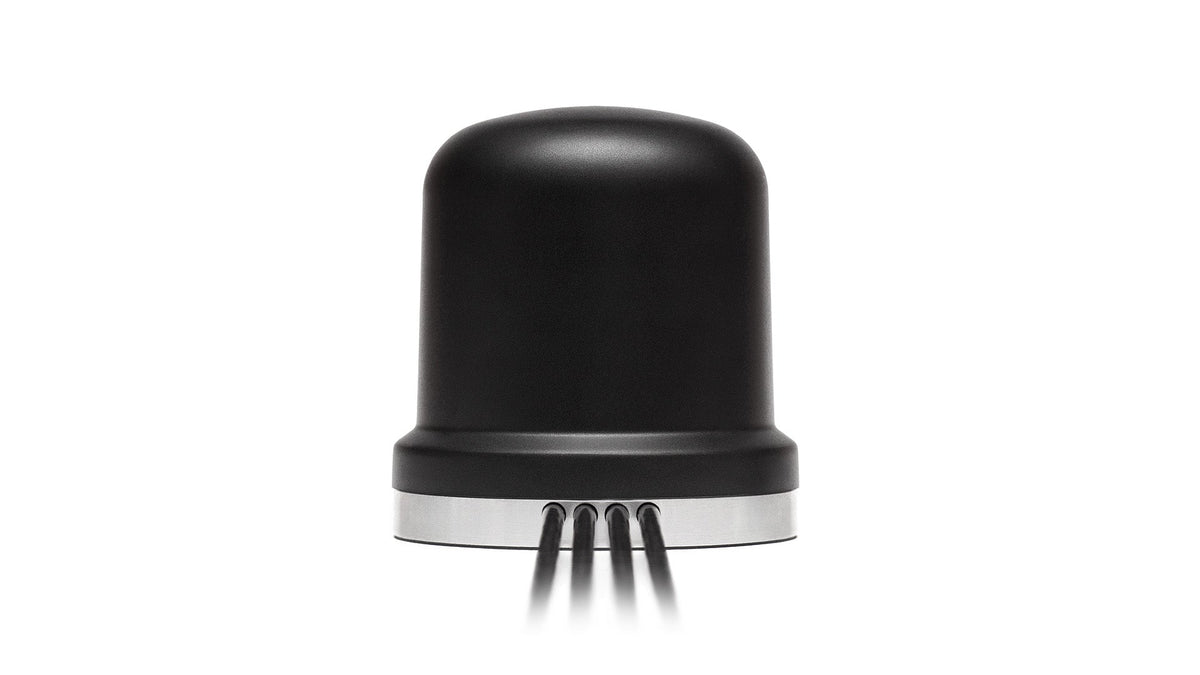

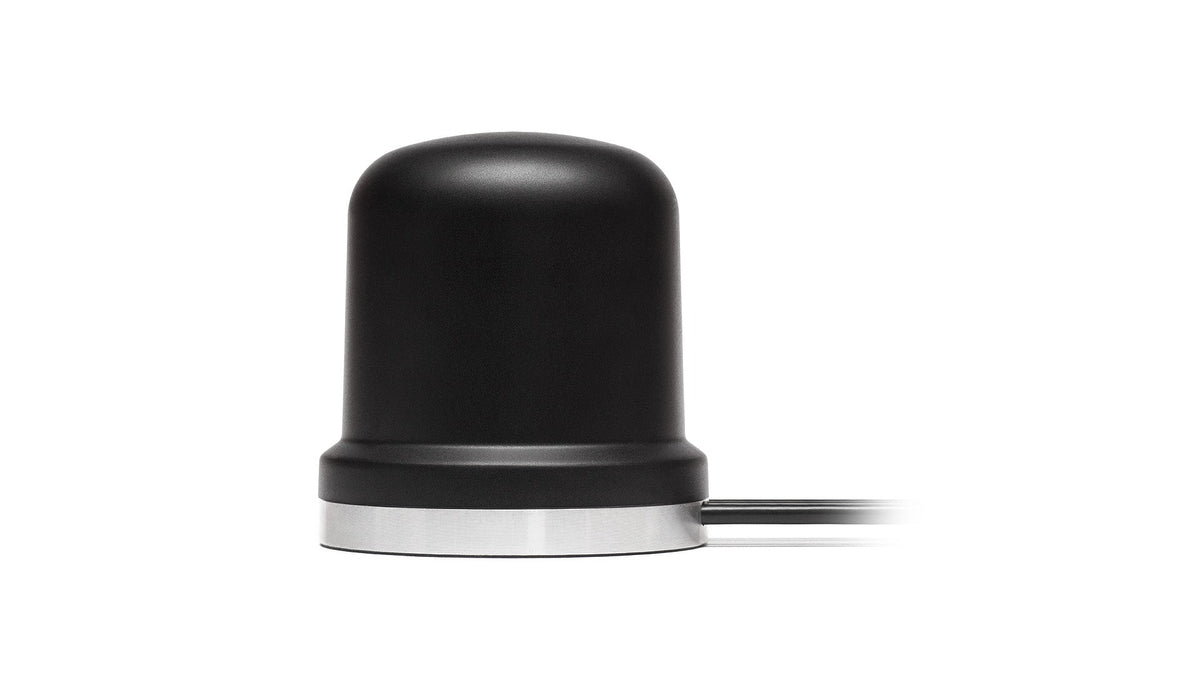

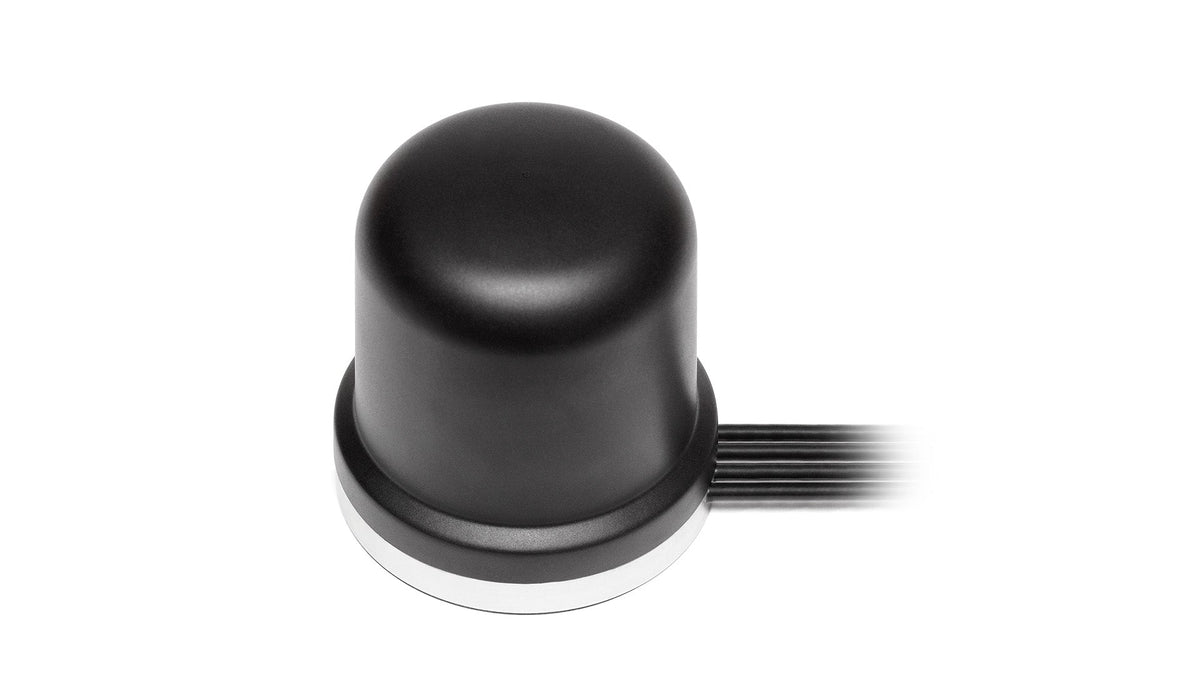

2J7083Mc 5G Magnetische Halterung Antenne Medusa SMA-M 300cm IP67/IP69

€136,30
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreitbandige 4-in-1-Magnetische Halterung-Antenne bietet robuste 5G-MIMO-Konnektivität für anspruchsvolle Außen- und Mobilanwendungen. Sie wurde für hohe Leistung und Zuverlässigkeit entwickelt und unterstützt globale 5G-, 4G-, 3G- und 2G-Netze, wodurch ein unterbrechungsfreier Breitbandzugang und eine Kommunikation mit geringer Latenz gewährleistet werden. Ihre kompakte, robuste Konstruktion sowie die Schutzarten IP67/IP69/IK09 machen sie ideal für kritische Kommunikation, öffentliche Sicherheit, industrielle Anwendungen und IoT-Einsätze. Das omnidirektionale Design maximiert Signalstärke und Datendurchsatz und eignet sich damit für Basisstationen, Router und MIMO-Geräte mit hohem Datenverkehr.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umgebung

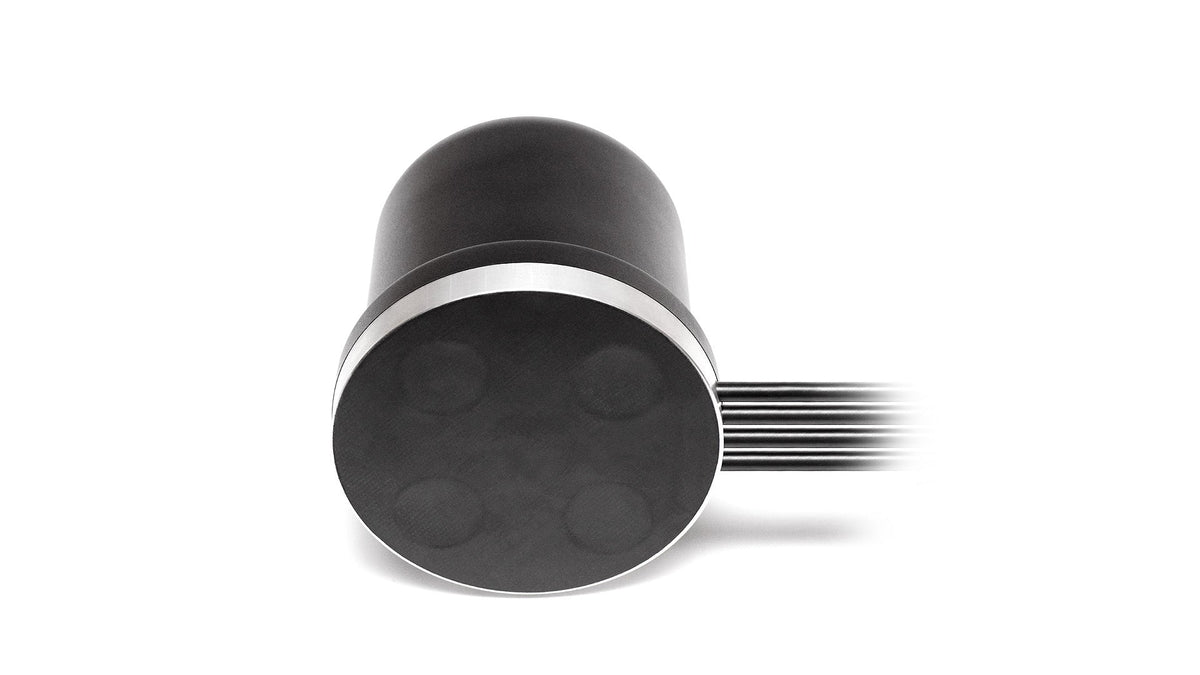

Die einfach zu installierende, robuste Antenne bietet Langlebigkeit und Effizienz. Die Magnetische Halterung ermöglicht eine schnelle Montage und Demontage auf allen Metalloberflächen, beispielsweise an Fahrzeugen, Metallgebäuden und Stahltürmen. Diese von der Massefläche unabhängige Antenne misst nur 96 x 102 mm. Die Kabel sind verlustarme LL195-Kabel mit einer Länge von 300 cm und werden durch SMA-Stecker geführt, um eine sichere Konnektivität zu gewährleisten. Diese Kabel werden für Hochfrequenzanwendungen bis zu 6 GHz besonders bevorzugt eingesetzt.
Die vollständig nach IP67 und IP69 geschützte Antenne wird aus UV-beständigem ASA-Material gefertigt, das Schutz vor Wasser und Feuchtigkeit bietet und gleichzeitig einen optimalen Betrieb im Außenbereich gewährleistet. Diese Antenne wird gemäß REACH und RoHS gefertigt und verfügt zudem über die Schutzart IK09 für einen verbesserten Vandalismusschutz.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Magnetische Halterung
Typ: Kombination
Abmessungen: Ø 96 × 102 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.7, ~-9.3, ~-9.8, ~-7.0
VSWR: ~4.5:1, ~2.4:1, ~2.2:1, ~2.7:1
Effizienz (%): ~30.0, ~41.2, ~45.9, ~33.2
Spitzenverstärkung (dBi): ~-1.2, ~3.6, ~5.0, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.7, ~-9.3, ~-10.5, ~-7.6
VSWR: ~4.4:1, ~2.3:1, ~2.0:1, ~2.6:1
Effizienz (%): ~32.8, ~43.3, ~43.0, ~34.5
Spitzenverstärkung (dBi): ~-1.5, ~3.6, ~4.5, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.5, ~-9.2, ~-10.2, ~-7.4
VSWR: ~4.6:1, ~2.4:1, ~2.1:1, ~2.6:1
Effizienz (%): ~32.4, ~41.9, ~44.9, ~33.6
Spitzenverstärkung (dBi): ~-1.6, ~3.7, ~5.1, ~4.3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.8, ~-9.7, ~-10.3, ~-7.4
VSWR: ~4.3:1, ~2.3:1, ~2.1:1, ~2.7:1
Effizienz (%): ~30.8, ~45.6, ~40.9, ~35.6
Spitzenverstärkung (dBi): ~-1.3, ~3.9, ~4.3, ~4.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7083Mc","manufacturer":"2J Antennas","title":"Medusa Sub-6GHz 5GNR/4G LTE/3G/2G MIMO Heavy-Duty Magnetic Mount Antenna","mountingType":"Magnetic Mount","dimensions_mm":"Ø 96 × 102","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69, IK09","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm metal plate","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-4.7,"vswr":"4.5:1","efficiency_percent":30.0,"peakGain_dbi":-1.2,"averageGain_db":-5.2},{"range_mhz":"1427-2690","returnLoss_db":-9.3,"vswr":"2.4:1","efficiency_percent":41.2,"peakGain_dbi":3.6,"averageGain_db":-4.0},{"range_mhz":"3300-5000","returnLoss_db":-9.8,"vswr":"2.2:1","efficiency_percent":45.9,"peakGain_dbi":5.0,"averageGain_db":-3.4},{"range_mhz":"5150-5925","returnLoss_db":-7.0,"vswr":"2.7:1","efficiency_percent":33.2,"peakGain_dbi":4.0,"averageGain_db":-4.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-4.7,"vswr":"4.4:1","efficiency_percent":32.8,"peakGain_dbi":-1.5,"averageGain_db":-4.9},{"range_mhz":"1427-2690","returnLoss_db":-9.3,"vswr":"2.3:1","efficiency_percent":43.3,"peakGain_dbi":3.6,"averageGain_db":-3.7},{"range_mhz":"3300-5000","returnLoss_db":-10.5,"vswr":"2.0:1","efficiency_percent":43.0,"peakGain_dbi":4.5,"averageGain_db":-3.7},{"range_mhz":"5150-5925","returnLoss_db":-7.6,"vswr":"2.6:1","efficiency_percent":34.5,"peakGain_dbi":4.4,"averageGain_db":-4.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-4.5,"vswr":"4.6:1","efficiency_percent":32.4,"peakGain_dbi":-1.6,"averageGain_db":-4.9},{"range_mhz":"1427-2690","returnLoss_db":-9.2,"vswr":"2.4:1","efficiency_percent":41.9,"peakGain_dbi":3.7,"averageGain_db":-3.9},{"range_mhz":"3300-5000","returnLoss_db":-10.2,"vswr":"2.1:1","efficiency_percent":44.9,"peakGain_dbi":5.1,"averageGain_db":-3.5},{"range_mhz":"5150-5925","returnLoss_db":-7.4,"vswr":"2.6:1","efficiency_percent":33.6,"peakGain_dbi":4.3,"averageGain_db":-4.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 4","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-4.8,"vswr":"4.3:1","efficiency_percent":30.8,"peakGain_dbi":-1.3,"averageGain_db":-5.3},{"range_mhz":"1427-2690","returnLoss_db":-9.7,"vswr":"2.3:1","efficiency_percent":45.6,"peakGain_dbi":3.9,"averageGain_db":-3.5},{"range_mhz":"3300-5000","returnLoss_db":-10.3,"vswr":"2.1:1","efficiency_percent":40.9,"peakGain_dbi":4.3,"averageGain_db":-3.9},{"range_mhz":"5150-5925","returnLoss_db":-7.4,"vswr":"2.7:1","efficiency_percent":35.6,"peakGain_dbi":4.2,"averageGain_db":-4.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Connection 4","type":"SMA male","cableType":"LL195","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j7083mc.pdf"}
