Beschreibung
Diese robuste Antenne bietet zuverlässige Konnektivität für mehrere Technologien in einem kompakten Formfaktor. Ihre 5-in-1-Konfiguration unterstützt LTE-MIMO, WLAN-MIMO im Dualband sowie aktives GNSS (GPS, GLONASS, Galileo, QZSS) und eignet sich damit ideal für anspruchsvolle Anwendungen, die eine zuverlässige Datenintegrität und hohe Leistung erfordern. Die Antenne ist für den internationalen Einsatz ausgelegt und bietet hohen Gewinn sowie hohe Effizienz über globale 4G-LTE-, 3G- und 2G-Bänder. Sie eignet sich hervorragend für öffentliche Sicherheit, Transport, Flottenmanagement, HD-Videoübertragung und kritische Kommunikation. Der niedrige Hüllkurvenkorrelationskoeffizient gewährleistet geringe Latenz und hohe Datenübertragungsraten, während das nachgeschaltete GNSS-Filter eine präzise Geolokalisierung und Navigation ermöglicht. Die verdrehsichere Schraubbefestigung und das robuste Gehäuse gewährleisten eine lange Lebensdauer unter rauen Umgebungsbedingungen.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2.4-5.0GHz MIMO/WLAN/LPWA/BT/ZigBee/RFID/ISM
Installation / Umgebung

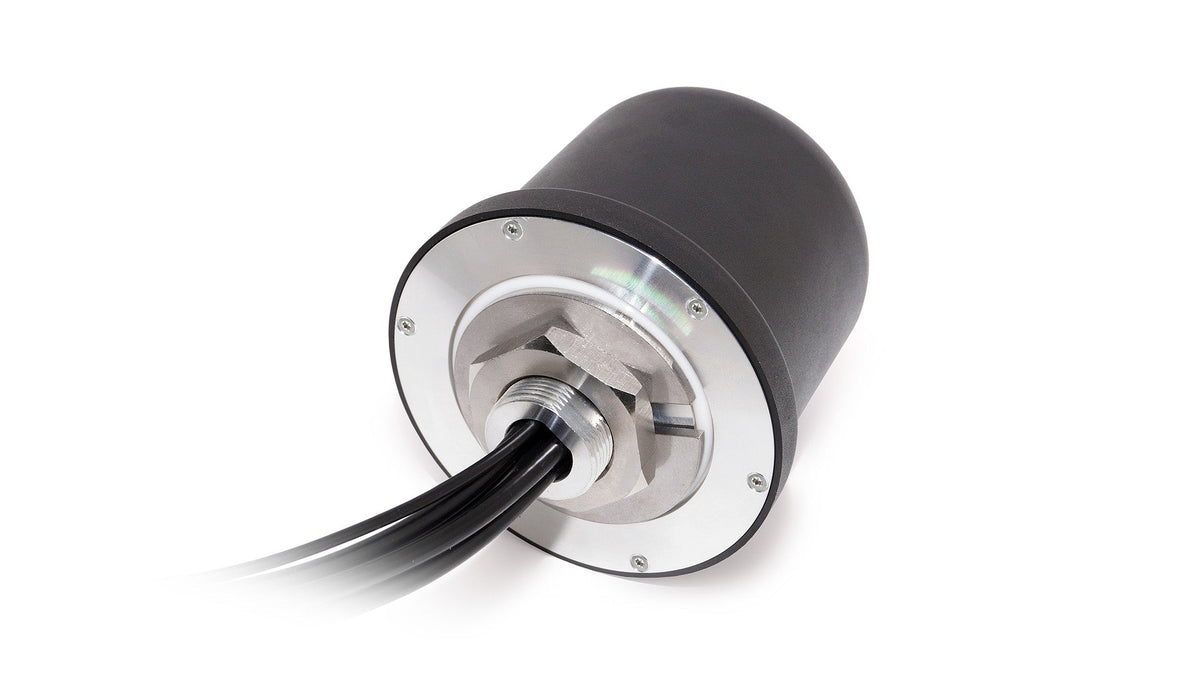

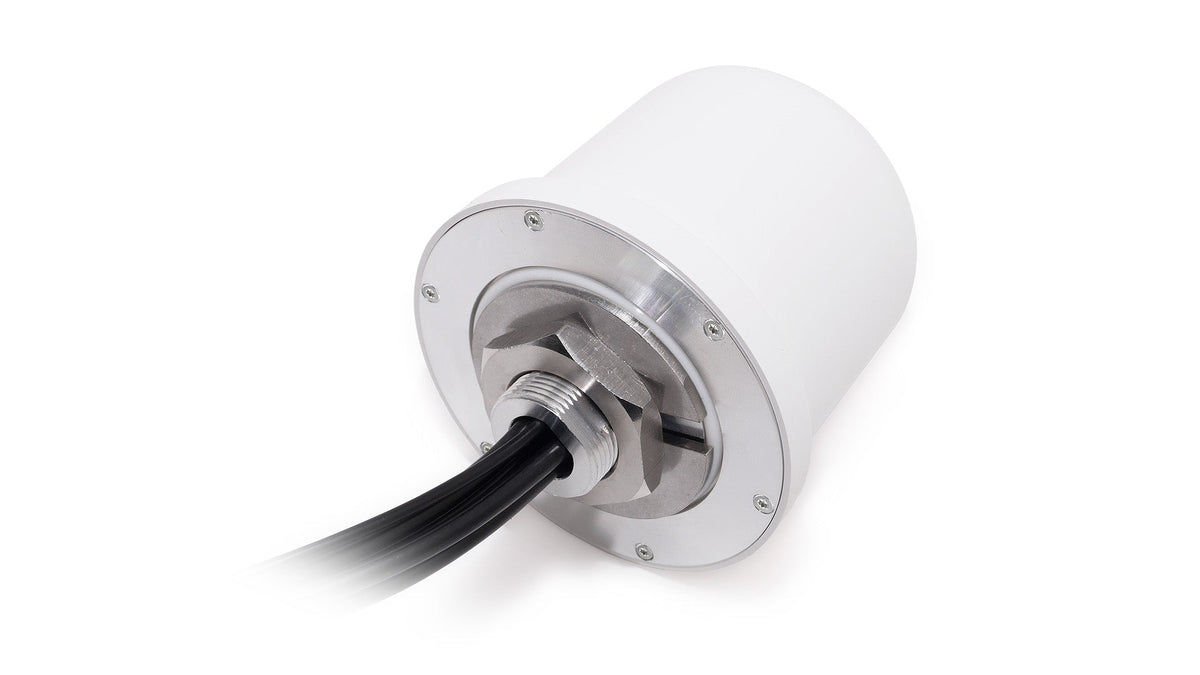

Diese Antenne mit Schraubbefestigung wird mit verlustarmen Kabeln geliefert, die zur einfachen Installation durch eine einzelne Montageöffnung geführt werden. Die Antenne verfügt über eine verdrehsichere Befestigung, wodurch verhindert wird, dass die Kabel während der gesamten Lebensdauer des Produkts durchtrennt werden. Kabel und Steckverbinder können je nach Anwendung und Anforderungen individuell angepasst werden.

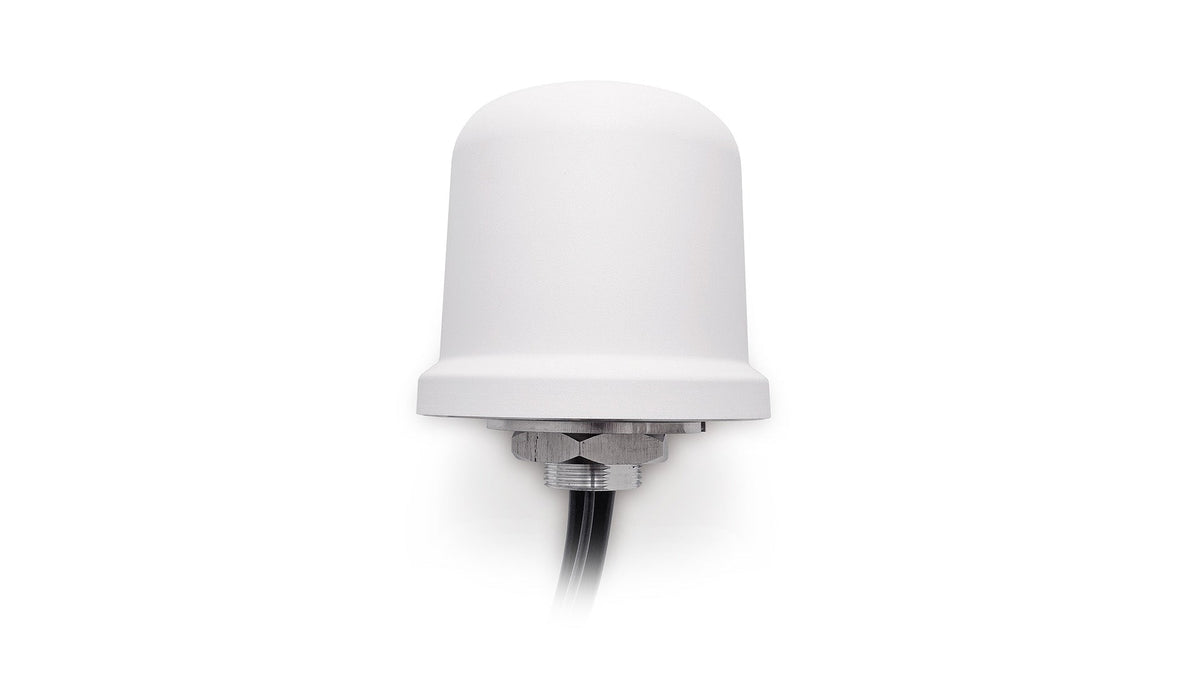

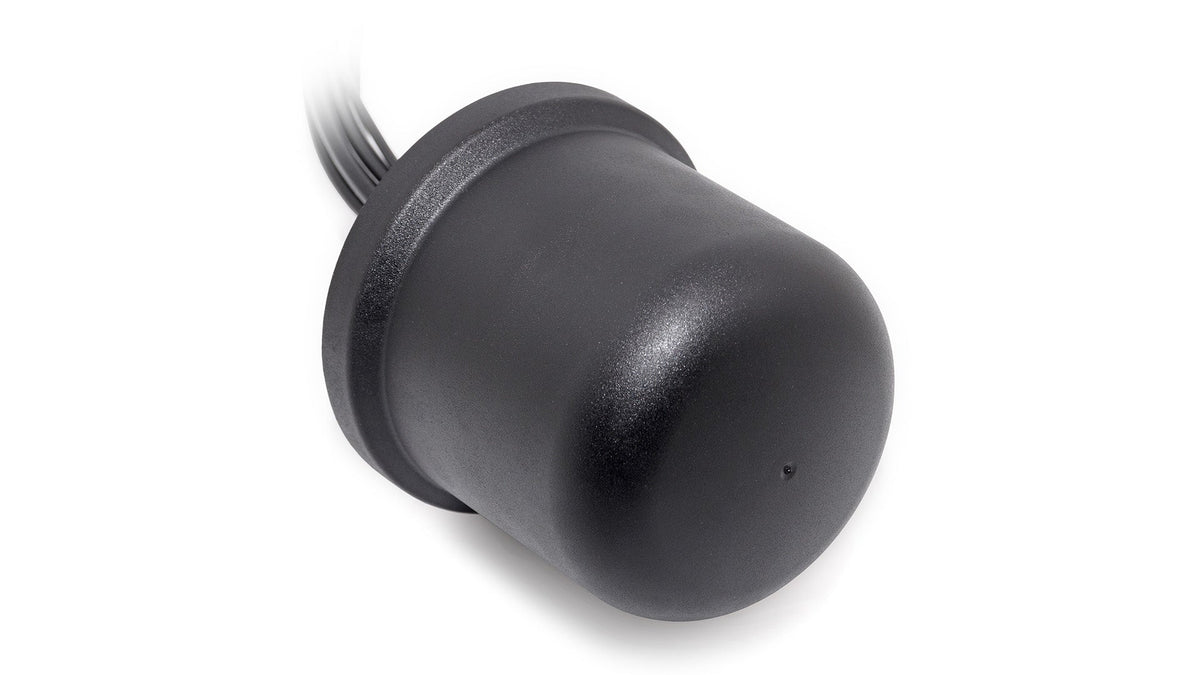

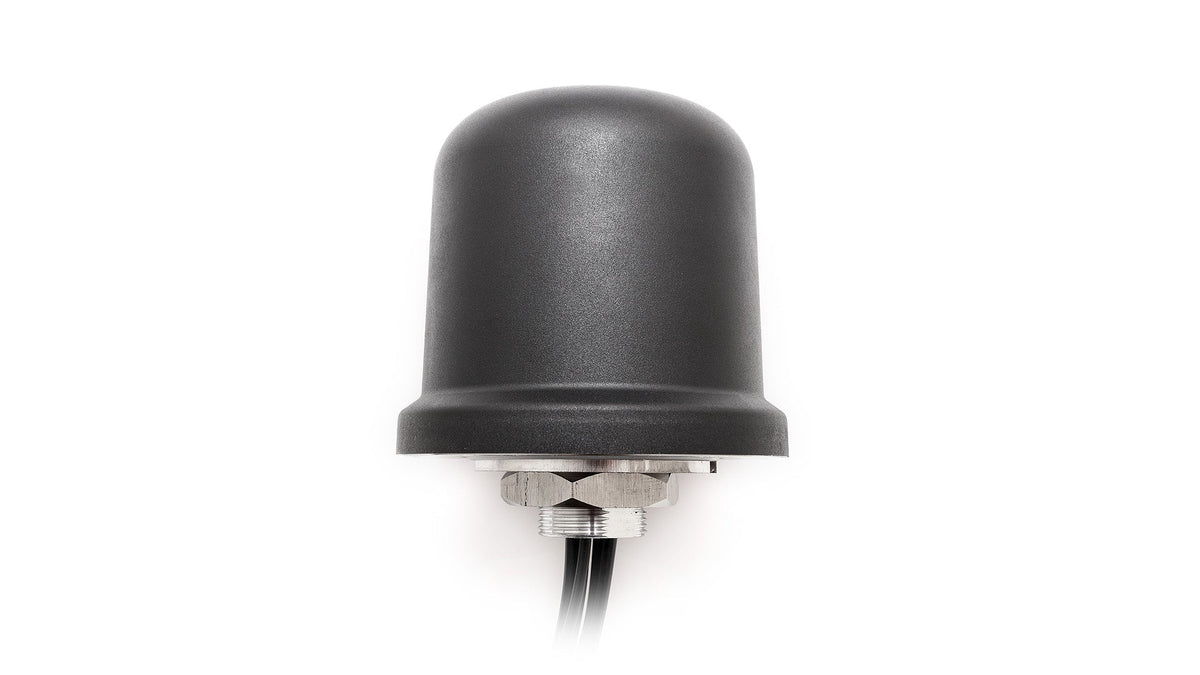

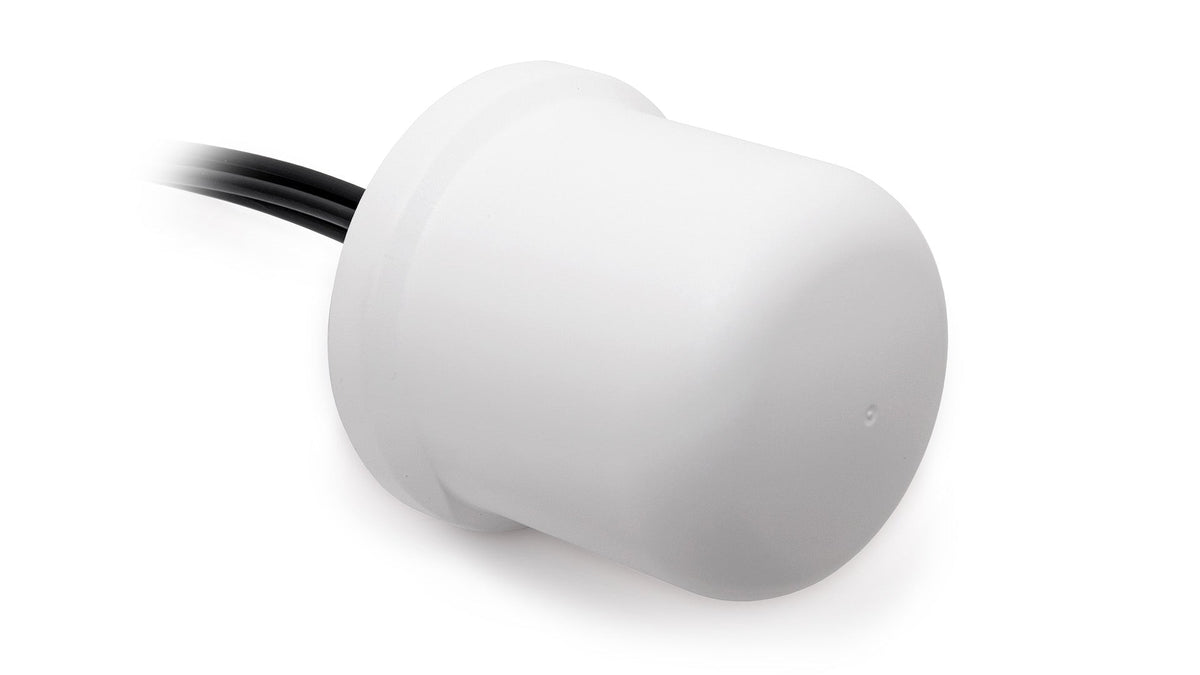

Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen das Eindringen von Staub und Wasser, während die Schutzart IK09 durch eine hohe Schlagfestigkeit ein zusätzliches Maß an Vandalismusschutz gewährleistet. Dieses Antennendesign wurde außerdem auf die Einhaltung von EN61373 (Vibration und Stoß) und EN45545-2 (Brandschutz) geprüft. Das UV-beständige Gehäusematerial ist in verschiedenen Farboberflächen erhältlich.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 4G/LTE
Position: Extern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, Cat-M, SigFox, LoRa, RPMA
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: WLAN, Bluetooth, BLE, ZigBee
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.9:1, ~1.6:1, ~1.4:1
Effizienz (%): ~63, ~54, ~57
Spitzengewinn (dBi): ~3.0, ~3.2, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.9:1, ~1.6:1, ~1.7:1
Effizienz (%): ~57, ~57, ~47
Spitzengewinn (dBi): ~2.1, ~4.2, ~3.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - 2.4/5.0 GHz ISM
Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~2.1:1, ~1.6:1
Effizienz (%): ~57, ~59
Spitzengewinn (dBi): ~5.5, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - 2.4/5.0 GHz ISM
Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.9:1, ~1.6:1
Effizienz (%): ~58, ~64
Spitzengewinn (dBi): ~5.6, ~5.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - GPS/GLONASS
Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575.42, 1598-1610 MHz
VSWR: ≤1.5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 23 @ 3 V, 24 @ 5 V
SAW-Filtertyp: Nachgeschaltetes Filter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromverbrauch (mA): 15 - 25
Leistungsaufnahme (mW): 40.5 - 137.5
Außerbandunterdrückung (dB): 32
