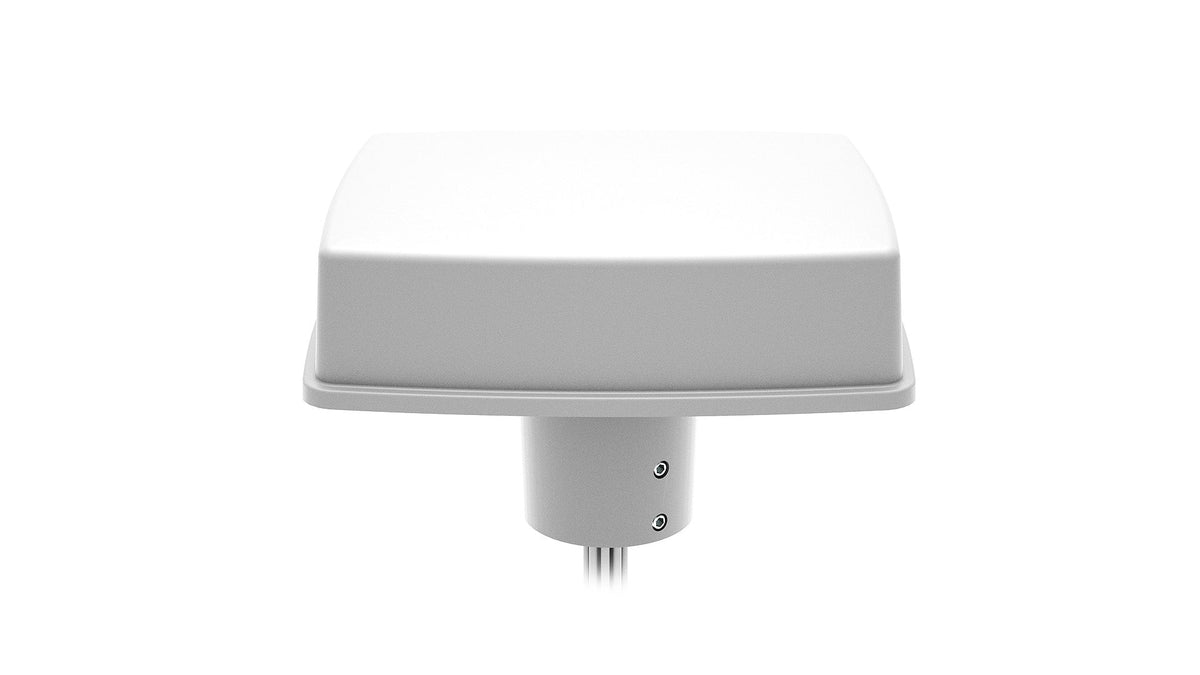

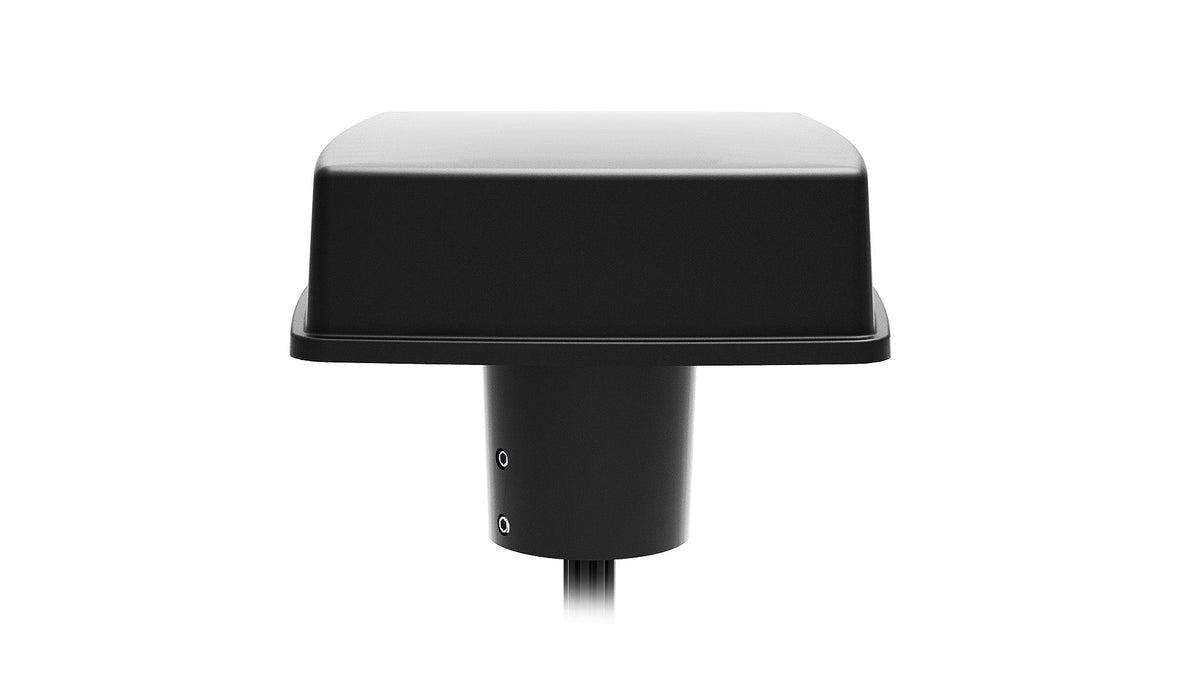

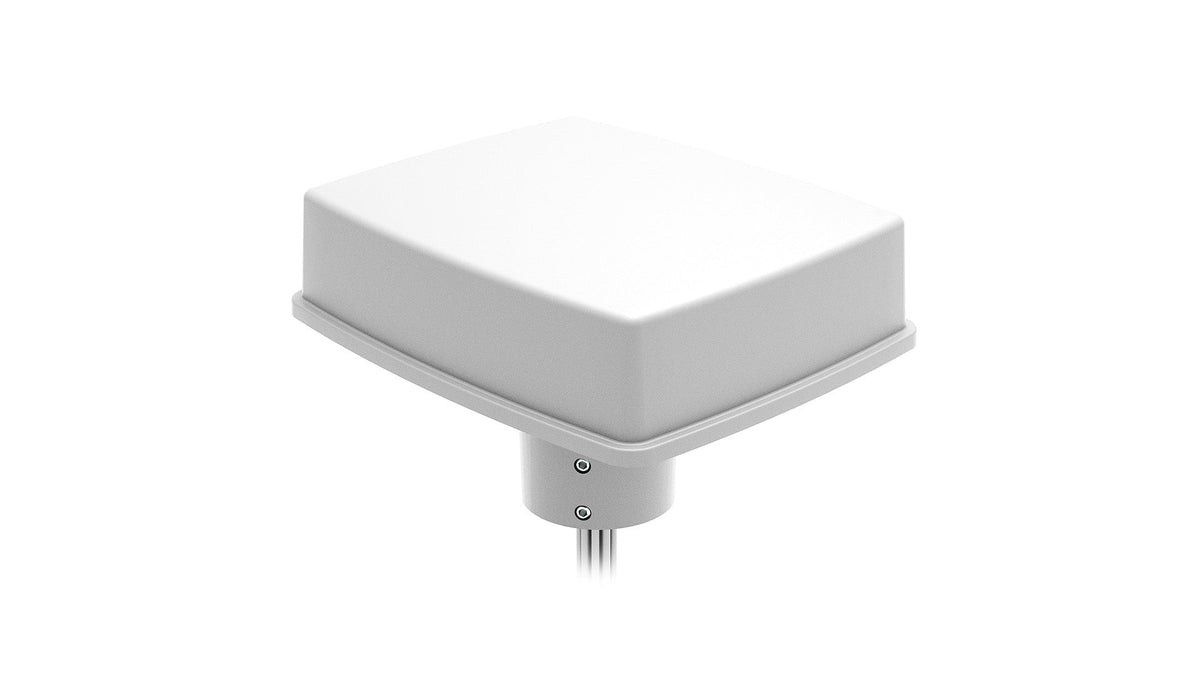

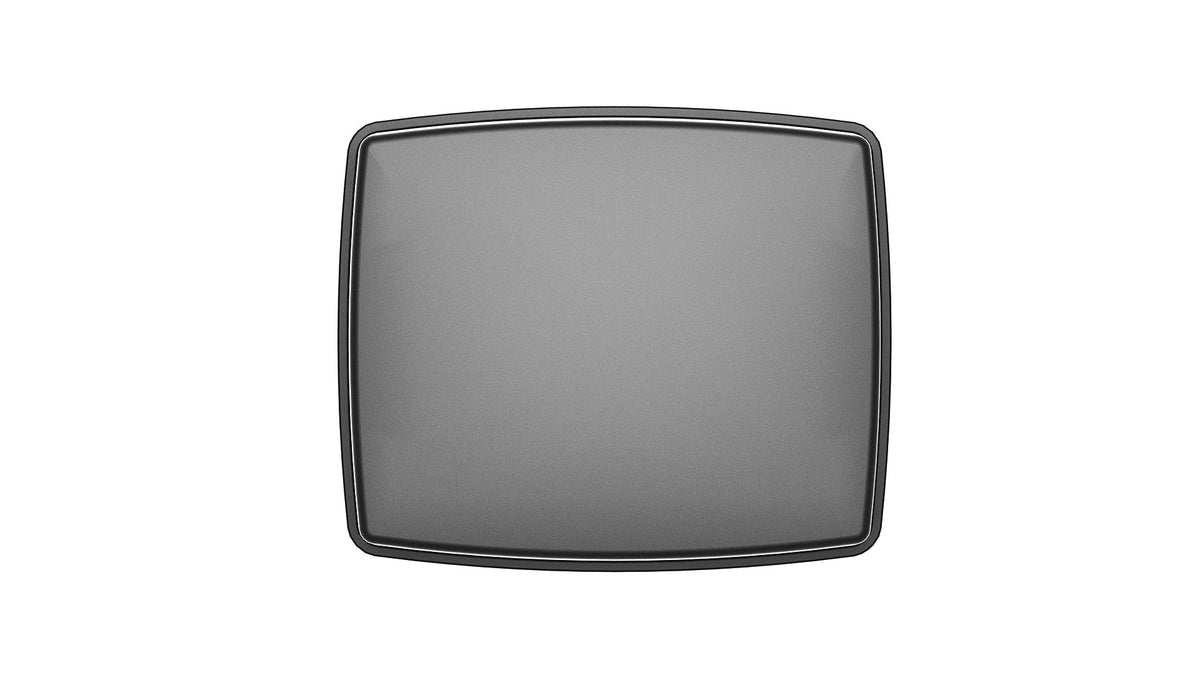

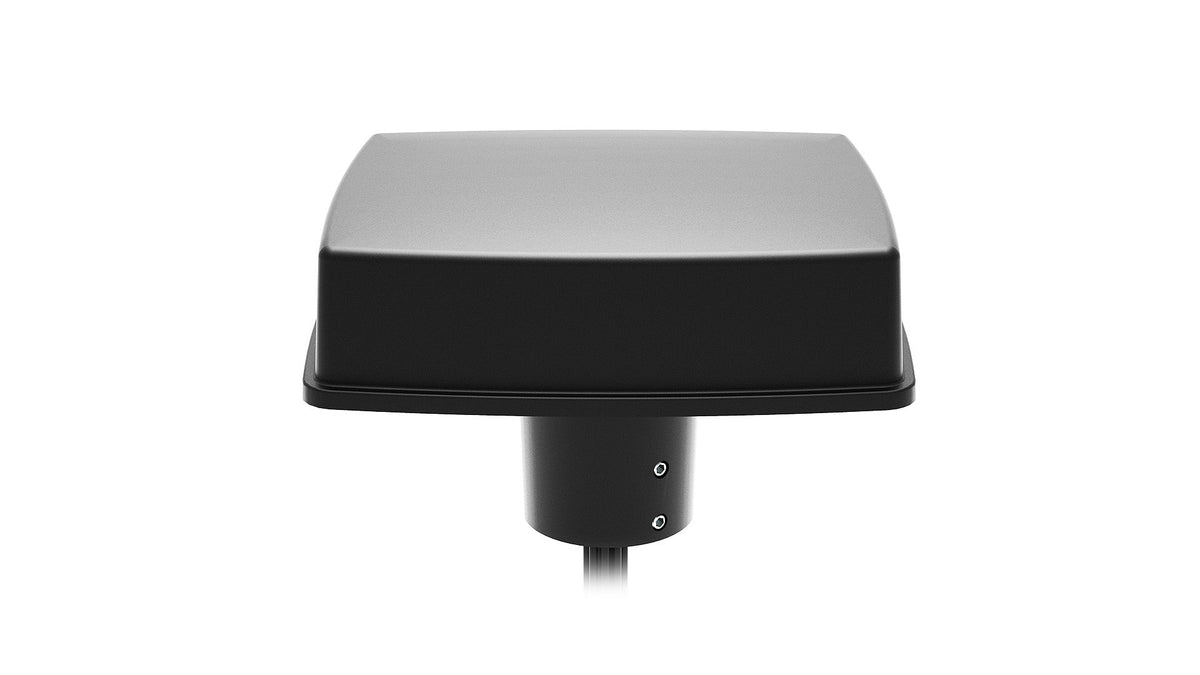

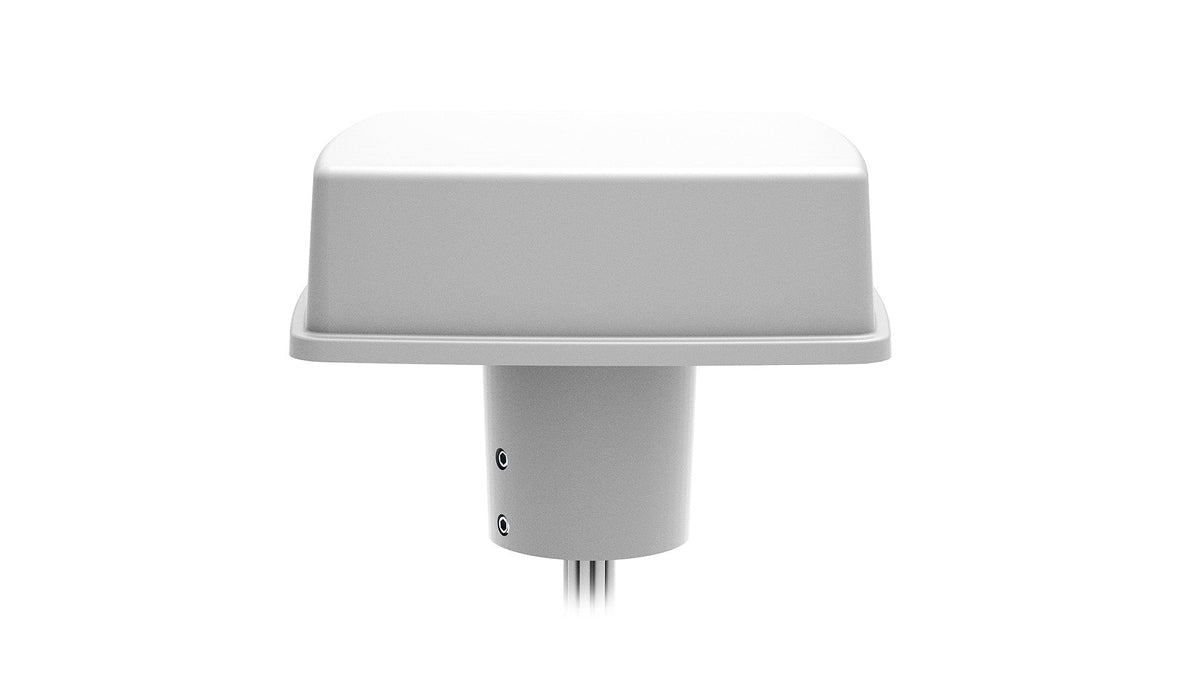

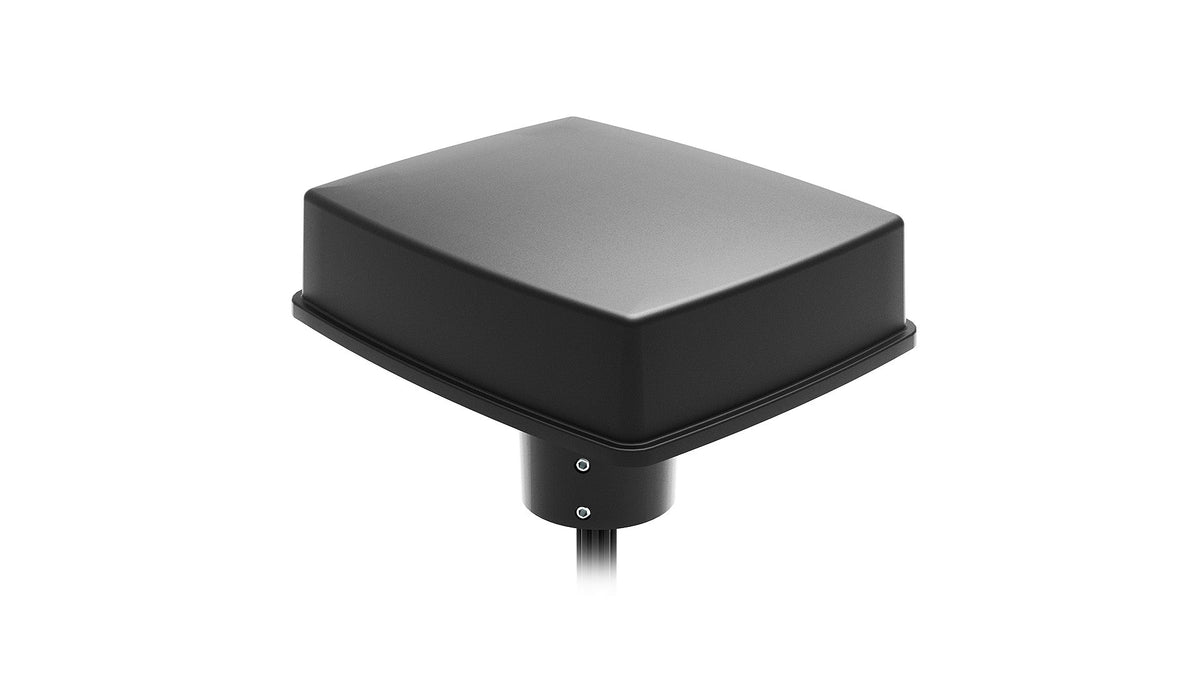

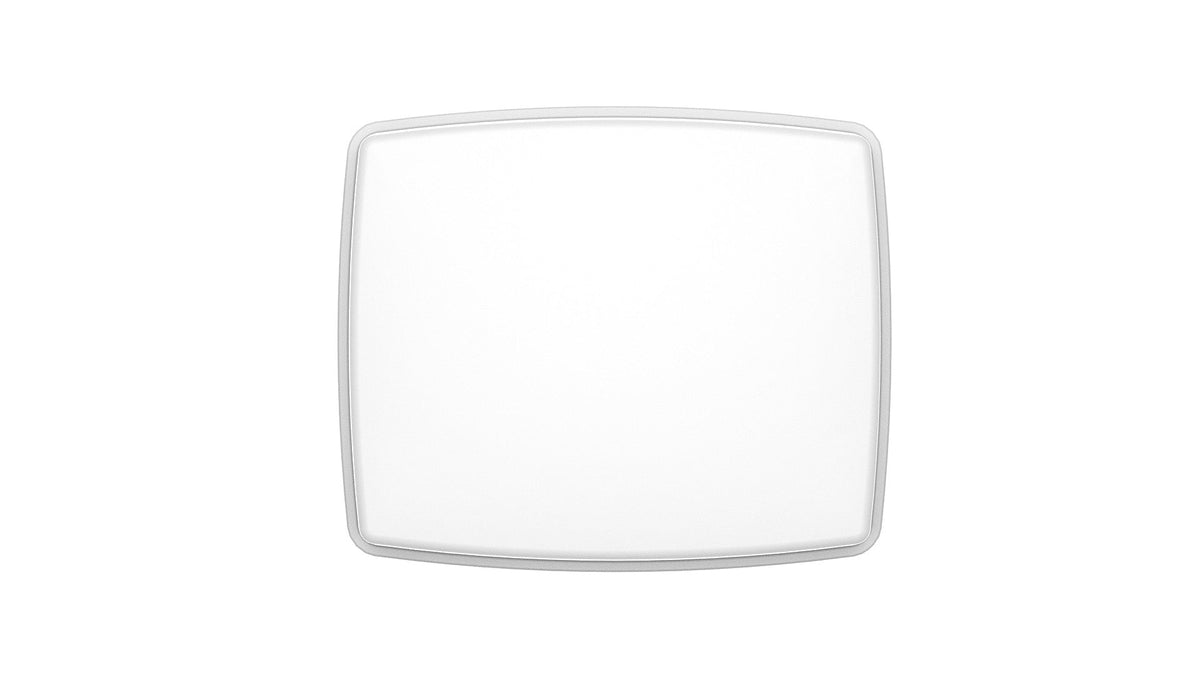

2J6B86JBGFf-B16J 5G-, GNSS-, WLAN-6E/7-, ISM-Kombinationsantenne 9-in-1 SMA-M/RPSMA-M 300cm IP69

Name: 2J6B86JBGFf-B16J 5G-, GNSS-, WLAN-6E/7-, ISM-Kombinationsantenne 9-in-1 SMA-M/RPSMA-M 300cm IP69
Brand: 2J
SKU: 2J6B86JBGFf-B16J
Price: 233.35 EUR
Availability: InStock

€233,35

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese hocheffiziente 9-in-1-Kombinationsantenne wurde für fortschrittliche 5G-, WLAN-6E/7-, ISM- und GNSS-Konnektivität entwickelt und bietet robuste Leistung und Zuverlässigkeit für kritische Kommunikationsanwendungen. Ihr ultrabreitbandiges MIMO-Design gewährleistet eine hervorragende Signalqualität und Reichweite und macht sie ideal für anspruchsvolle Anwendungen wie öffentliche Sicherheit, Transport, industrielle Automatisierung und Präzisionsnavigation. Das flache, mastmontierbare Gehäuse verfügt über die Schutzarten IP67/IP69 und bietet maximale Langlebigkeit sowie Schutz vor rauen Umgebungsbedingungen. Die für eine einfache Installation konzipierte Antenne unterstützt eine Vielzahl drahtloser Breitband-, Mobilfunk- und Navigationstechnologien und gewährleistet nahtlose Konnektivität über mehrere Geräte und Netzwerke hinweg.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2.4-5.0-6.0GHz MIMO/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Steckverbinder und Kabel

Steckverbindertyp: SMA-Male (5GNR und GNSS), RPSMA-Male (WLAN 6E/7 ISM)
Kabellänge: 300 cm
Kabeltyp: D302 (5GNR/WLAN 6E/7 ISM), LL100 (GNSS)

Installation / Umgebungsbedingungen

Diese Antenne ist unabhängig von einer Massefläche und lässt sich mit dem Mastmontageadapter einfach installieren. Dieser gewährleistet zuverlässige und dauerhafte Installationen an Fahrzeugen oder beliebigen Strukturen. Das flache Gehäuse ist nur 53 mm hoch und besteht aus UV-beständigem ASA-Material mit Schutzart IP67/IP69. Es bietet Langlebigkeit und ein Höchstmaß an Schutz vor Wasser und Feuchtigkeit.
Die Anschlüsse der 2J6B86JBGFf-B16J sind standardmäßig SMA-Male (5GNR und GNSS) / SMA-Male-RP (WLAN 6E / WLAN 7 ISM) und werden mit 300 cm langen verlustarmen D302-Kabeln (5GNR/WLAN 6E / WLAN 7 ISM) / LL100-Kabeln (GNSS) geliefert, können jedoch nach Bedarf angepasst werden. Alle Kabel werden von einer Seite des Antennengehäuses herausgeführt und sind auf optimale Leistung abgestimmt. Wir bieten eine große Auswahl an alternativen Steckverbindern und Kabeln, um sämtliche Anpassungsanforderungen zu erfüllen. Bitte wenden Sie sich an unsere hochqualifizierten Ingenieure, wenn Sie Unterstützung bei der Antennenauswahl oder bei Anpassungsanforderungen benötigen.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- und IoT-Kommunikation: LPWA, NB-IoT, Cat-M, SigFox, LoRa
Befestigung: Schraubbefestigung, Mastbefestigung
Satellitennavigation: GNSS
Standards für drahtlose Kurzstreckenkommunikation: WLAN, Bluetooth, ZigBee
Typ: Kombination
Abmessungen: 199 × 167 × 123 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.2, ~-15.4, ~-18.3, ~-9.2
VSWR: ~1.6:1, ~1.6:1, ~1.3:1, ~2.1:1
Effizienz (%): ~40.0, ~45.7, ~44.2, ~36.8
Spitzenverstärkung (dBi): ~3.0, ~5.0, ~4.6, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.8, ~-15.3, ~-18.5, ~-10.8
VSWR: ~1.9:1, ~1.6:1, ~1.4:1, ~1.9:1
Effizienz (%): ~34.1, ~48.2, ~43.7, ~37.8
Spitzenverstärkung (dBi): ~1.1, ~4.8, ~5.1, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.7, ~-14.6, ~-19.7, ~-13.5
VSWR: ~1.9:1, ~1.6:1, ~1.3:1, ~1.6:1
Effizienz (%): ~36.4, ~45.6, ~41.2, ~38.7
Spitzenverstärkung (dBi): ~3.0, ~4.9, ~4.5, ~4.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-11.8, ~-15.4, ~-20.5, ~-12.8
VSWR: ~1.9:1, ~1.5:1, ~1.3:1, ~1.6:1
Effizienz (%): ~35.8, ~55.4, ~51.0, ~44.6
Spitzenverstärkung (dBi): ~2.3, ~5.1, ~5.2, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band WLAN 6E / WLAN 7

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.5:1
Effizienz (%): ~55.6, ~51.9, ~37.5
Spitzenverstärkung (dBi): ~4.3, ~6.7, ~6.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band WLAN 6E / WLAN 7

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.6:1
Effizienz (%): ~50.0, ~49.7, ~41.1
Spitzenverstärkung (dBi): ~4.1, ~6.8, ~6.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - 2.4 / 5.0 / 6.0 GHz Tri-Band WLAN 6E / WLAN 7

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.6:1
Effizienz (%): ~58.0, ~49.7, ~36.5
Spitzenverstärkung (dBi): ~4.4, ~6.7, ~5.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 8 - 2.4 / 5.0 / 6.0 GHz Tri-Band WLAN 6E / WLAN 7

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.6:1, ~1.3:1, ~1.5:1
Effizienz (%): ~52.2, ~44.0, ~33.8
Spitzenverstärkung (dBi): ~4.2, ~8.0, ~6.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 9 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575.42, 1598-1606
Passive Verstärkung (dBi): ~4.5, ~5.0
Impedanz (Ohm): 50
Strahlungsdiagramm: Hemisphärisch
Spannungsbereich (V): 1.5 - 3.6
Aktive Verstärkung (dB): 28 @ 2.7 V
Rauschzahl (dB): 1.8 @ 2.7 V
Stromaufnahme (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7 V
SAW-Filtertyp: Vorfilter
Außerbandunterdrückung (dB): 43
ESD-Schutz (kV): 6

FAQ / Wichtige Entscheidungsfaktoren

1. Welche spezifische Antennenkonfiguration liegt vor? Dies ist eine leistungsstarke 9-in-1-Kombinationsantenne. Sie integriert 4x 5G/LTE-Kabel (MIMO), 4x WiFi-Kabel (MIMO) zur Unterstützung von 2.4/5.0/6.0 GHz (WiFi 6E/7) sowie 1x GNSS-Kabel für eine präzise Positionsbestimmung.

2. Wie wird diese Antenne installiert? Sie ist für die dauerhafte stationäre oder robuste mobile Installation ausgelegt. Sie unterstützt sowohl die Mastbefestigung (z. B. an Masten) als auch die Schraubbefestigung (durch eine Bohrung auf Oberflächen). Die Halterung ermöglicht eine sichere Befestigung und eignet sich ideal für den maritimen Einsatz, kritische Kommunikation oder den drahtlosen Festnetzzugang.

3. Unterstützt sie die neuesten WiFi-Standards? Ja. Die 4 WiFi-Elemente decken das gesamte Spektrum von 2410 MHz bis 7125 MHz ab. Dadurch ist sie vollständig mit den neuesten WiFi 6E- und WiFi 7-Routern kompatibel und bietet maximalen Datendurchsatz bei geringer Latenz.

4. Ist eine Massefläche erforderlich? Nein. Die Antenne ist unabhängig von der Massefläche. Sie kann ohne Leistungsverlust auf nichtmetallischen Oberflächen wie Glasfasermasten, Kunststoffgehäusen oder Holzbalken montiert werden.

5. Wie robust ist das Gehäuse? Es wurde für extreme Bedingungen entwickelt und verfügt über die Zertifizierungen IP67 und IP69, die es vor dem Eintauchen in Wasser und Hochdruckreinigung schützen. Das Gehäuse besteht aus langlebigem ASA-Material, ist UV-beständig und funktioniert bei Temperaturen zwischen -40°C und +85°C.

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6B86JBGFf-B16J","manufacturer":"2J Antennas","title":"9-in-1 5GNR MIMO, WiFi 6E/WiFi 7 MIMO and GNSS Pole/Screw Mount Antenna","mountingType":"Pole Mount / Screw Mount","dimensions_mm":"199 × 167 × 123 (pole mount) / 199 × 167 × 53 (screw mount)","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 cm metal plate","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-14.2,"vswr":"1.6:1","efficiency_percent":40.0,"peakGain_dbi":3.0,"averageGain_db":-4.1},{"range_mhz":"1427-2690","returnLoss_db":-15.4,"vswr":"1.6:1","efficiency_percent":45.7,"peakGain_dbi":5.0,"averageGain_db":-3.4},{"range_mhz":"3300-5000","returnLoss_db":-18.3,"vswr":"1.3:1","efficiency_percent":44.2,"peakGain_dbi":4.6,"averageGain_db":-3.6},{"range_mhz":"5150-5925","returnLoss_db":-9.2,"vswr":"2.1:1","efficiency_percent":36.8,"peakGain_dbi":5.0,"averageGain_db":-4.4}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-12.8,"vswr":"1.9:1","efficiency_percent":34.1,"peakGain_dbi":1.1,"averageGain_db":-4.8},{"range_mhz":"1427-2690","returnLoss_db":-15.3,"vswr":"1.6:1","efficiency_percent":48.2,"peakGain_dbi":4.8,"averageGain_db":-3.2},{"range_mhz":"3300-5000","returnLoss_db":-18.5,"vswr":"1.4:1","efficiency_percent":43.7,"peakGain_dbi":5.1,"averageGain_db":-3.6},{"range_mhz":"5150-5925","returnLoss_db":-10.8,"vswr":"1.9:1","efficiency_percent":37.8,"peakGain_dbi":5.0,"averageGain_db":-4.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-12.7,"vswr":"1.9:1","efficiency_percent":36.4,"peakGain_dbi":3.0,"averageGain_db":-4.4},{"range_mhz":"1427-2690","returnLoss_db":-14.6,"vswr":"1.6:1","efficiency_percent":45.6,"peakGain_dbi":4.9,"averageGain_db":-3.5},{"range_mhz":"3300-5000","returnLoss_db":-19.7,"vswr":"1.3:1","efficiency_percent":41.2,"peakGain_dbi":4.5,"averageGain_db":-3.9},{"range_mhz":"5150-5925","returnLoss_db":-13.5,"vswr":"1.6:1","efficiency_percent":38.7,"peakGain_dbi":4.8,"averageGain_db":-4.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 4","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-11.8,"vswr":"1.9:1","efficiency_percent":35.8,"peakGain_dbi":2.3,"averageGain_db":-4.5},{"range_mhz":"1427-2690","returnLoss_db":-15.4,"vswr":"1.5:1","efficiency_percent":55.4,"peakGain_dbi":5.1,"averageGain_db":-2.6},{"range_mhz":"3300-5000","returnLoss_db":-20.5,"vswr":"1.3:1","efficiency_percent":51.0,"peakGain_dbi":5.2,"averageGain_db":-2.9},{"range_mhz":"5150-5925","returnLoss_db":-12.8,"vswr":"1.6:1","efficiency_percent":44.6,"peakGain_dbi":5.0,"averageGain_db":-3.5}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 5","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM","Sigfox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-14.9,"vswr":"1.5:1","efficiency_percent":50.0,"peakGain_dbi":4.1,"averageGain_db":-3.0},{"range_mhz":"4920-5925","returnLoss_db":-21.6,"vswr":"1.2:1","efficiency_percent":49.7,"peakGain_dbi":6.8,"averageGain_db":-3.0},{"range_mhz":"5925-7125","returnLoss_db":-14.1,"vswr":"1.6:1","efficiency_percent":41.1,"peakGain_dbi":6.1,"averageGain_db":-2.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 6","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM","Sigfox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-13.9,"vswr":"1.5:1","efficiency_percent":55.6,"peakGain_dbi":4.3,"averageGain_db":-2.6},{"range_mhz":"4920-5925","returnLoss_db":-23.7,"vswr":"1.2:1","efficiency_percent":51.9,"peakGain_dbi":6.7,"averageGain_db":-2.8},{"range_mhz":"5925-7125","returnLoss_db":-14.1,"vswr":"1.5:1","efficiency_percent":37.5,"peakGain_dbi":6.3,"averageGain_db":-3.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 7","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM","Sigfox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-13.3,"vswr":"1.6:1","efficiency_percent":52.2,"peakGain_dbi":4.2,"averageGain_db":-2.8},{"range_mhz":"4920-5925","returnLoss_db":-18.5,"vswr":"1.3:1","efficiency_percent":44.0,"peakGain_dbi":8.0,"averageGain_db":-3.6},{"range_mhz":"5925-7125","returnLoss_db":-15.2,"vswr":"1.5:1","efficiency_percent":33.8,"peakGain_dbi":6.6,"averageGain_db":-3.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 8","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM","Sigfox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-14.1,"vswr":"1.5:1","efficiency_percent":58.0,"peakGain_dbi":4.4,"averageGain_db":-2.4},{"range_mhz":"4920-5925","returnLoss_db":-22.4,"vswr":"1.2:1","efficiency_percent":49.7,"peakGain_dbi":6.7,"averageGain_db":-3.0},{"range_mhz":"5925-7125","returnLoss_db":-14.2,"vswr":"1.6:1","efficiency_percent":36.5,"peakGain_dbi":5.6,"averageGain_db":-3.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 9","type":"GPS/GLONASS/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","passiveGain_dbi":4.5},{"range_mhz":"1598-1606","passiveGain_dbi":5.0}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.8 @ 2.7 V","voltageRange_v":"1.5 - 3.6","current_ma":"9 @ 2.7 V","powerConsumption_mw":"24.3 @ 2.7 V","esdProtection_kv":6,"sawFilter":"Pre-Filter","outOfBandRejection_db":43}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 4","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 5","type":"RP-SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 6","type":"RP-SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 7","type":"RP-SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 8","type":"RP-SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 9","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6b86jbgff-b16j.pdf"}
