Beschreibung
Diese flache, ultrabreitbandige Antenne wurde für zuverlässige 5G-NR- und Mobilfunk-Konnektivität über einen großen Frequenzbereich entwickelt. Mit hoher Spitzenverstärkung und omnidirektionaler Abdeckung eignet sie sich ideal für anspruchsvolle industrielle, kommerzielle und private Anwendungen, die einen robusten Datendurchsatz und eine konstante Leistung erfordern. Das wasserdichte und staubresistente Gehäuse gewährleistet Langlebigkeit unter rauen Umgebungsbedingungen, während die magnetischen und selbstklebenden Montageoptionen eine flexible Installation sowohl für dauerhafte als auch für vorübergehende Aufbauten ermöglichen. Typische Einsatzbereiche sind Mobilfunknetze, Telekommunikation, Smart Cities, Automatisierung und Breitbandkommunikation.
Konnektivitäten
5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Anschluss & Kabel
- Anschlusstyp: SMA-Stecker
- Kabellänge: 300cm
- Kabeltyp: D302
Installation / Umgebungsbedingungen
Die Antenne ist in einem wasserdichten und staubresistenten, UV-stabilen ASA-Gehäuse untergebracht, das 89 × 76 × 27/30 mm misst und sie unter extremen Umgebungsbedingungen schützt.
Dank einer benutzerfreundlichen, abziehbaren selbstklebenden Magnetmontage kann sie mühelos auf jeder Metalloberfläche installiert werden, beispielsweise auf Fahrzeugen oder Metallgebäuden. Eine zusätzliche Erdung ist nicht erforderlich, wodurch die Installation einfach bleibt. Die Klebe- und Magnetmontage ist robust genug für langfristige Installationen und bietet zugleich eine einfache Möglichkeit für vorübergehende Anwendungen und Umzüge.
Die Antenne wird mit einem standardmäßigen SMA-Stecker und einem 300 cm langen D302-Kabel geliefert (Sonderoptionen verfügbar). Diese Antenne ist nach IP67 und IP69 zertifiziert.
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Standort: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Klebemontage, Magnetische Halterung, Magnetische/Klebemontage
Typ: Einzel
Abmessungen: 89 × 76 × 27/30 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.0, ~-11.2, ~-7.1, ~-6.4
VSWR: ~3.1:1, ~2.1:1, ~3.1:1, ~3.0:1
Wirkungsgrad (%): ~50.2, ~56.3, ~30.4, ~25.1
Spitzenverstärkung (dBi): ~2.1, ~6.3, ~3.7, ~2.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsdiagramm: Omnidirektional
Max. Eingangsleistung (W): 35

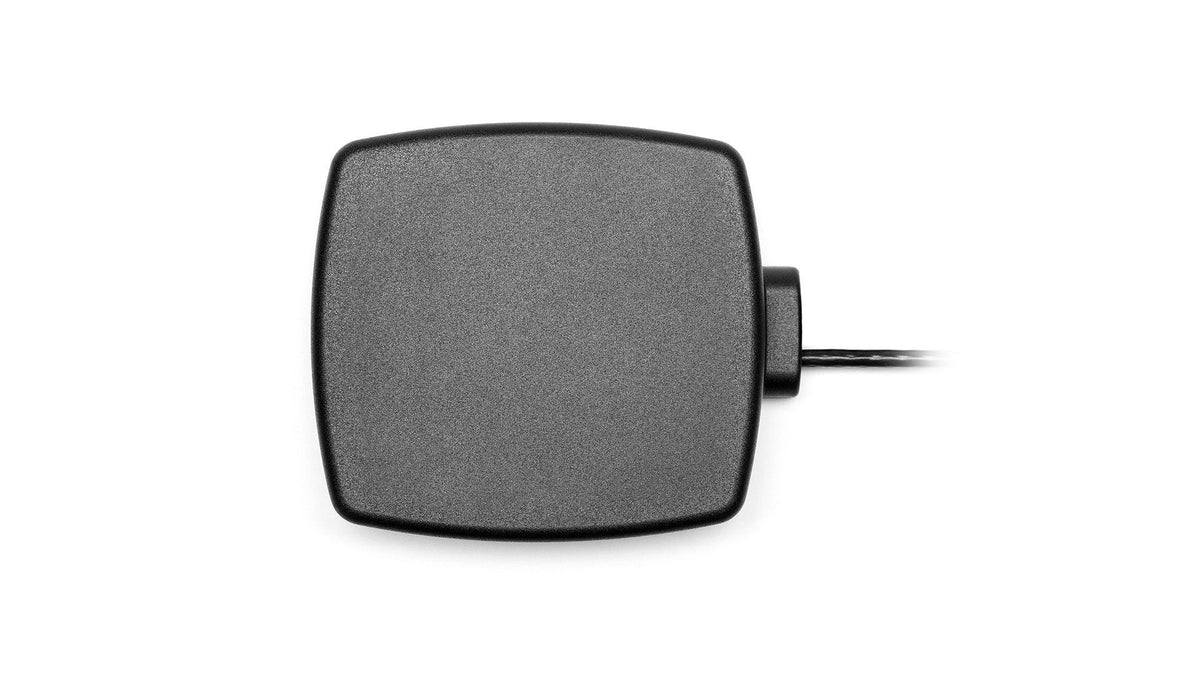

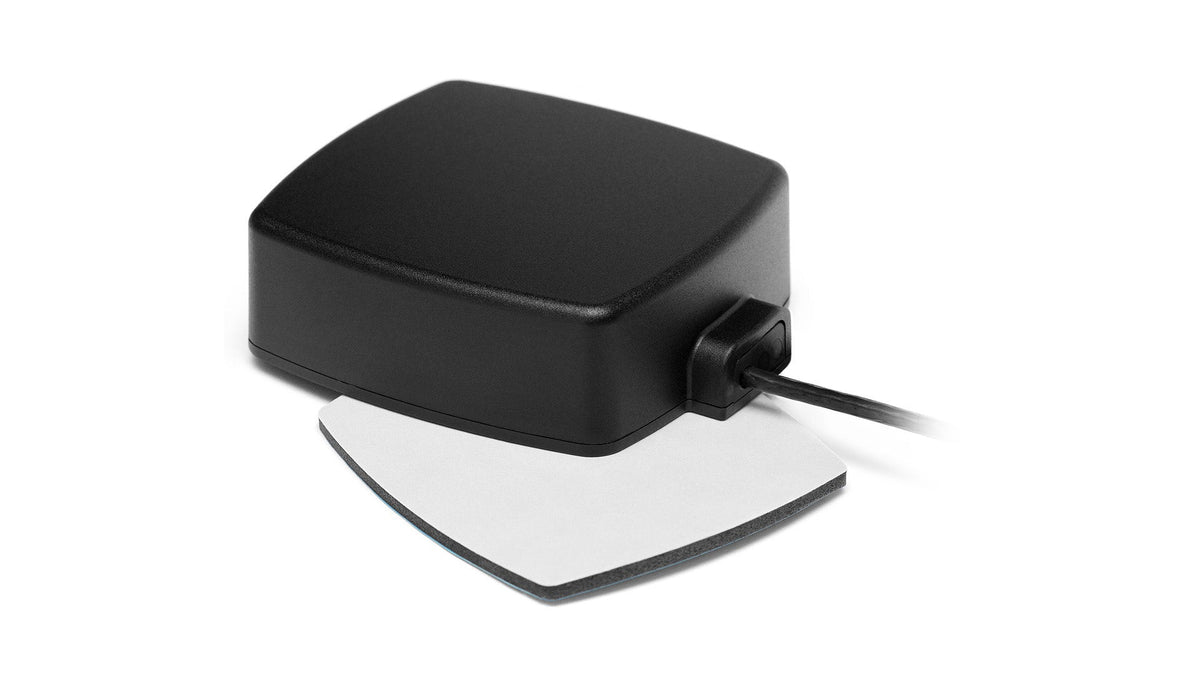

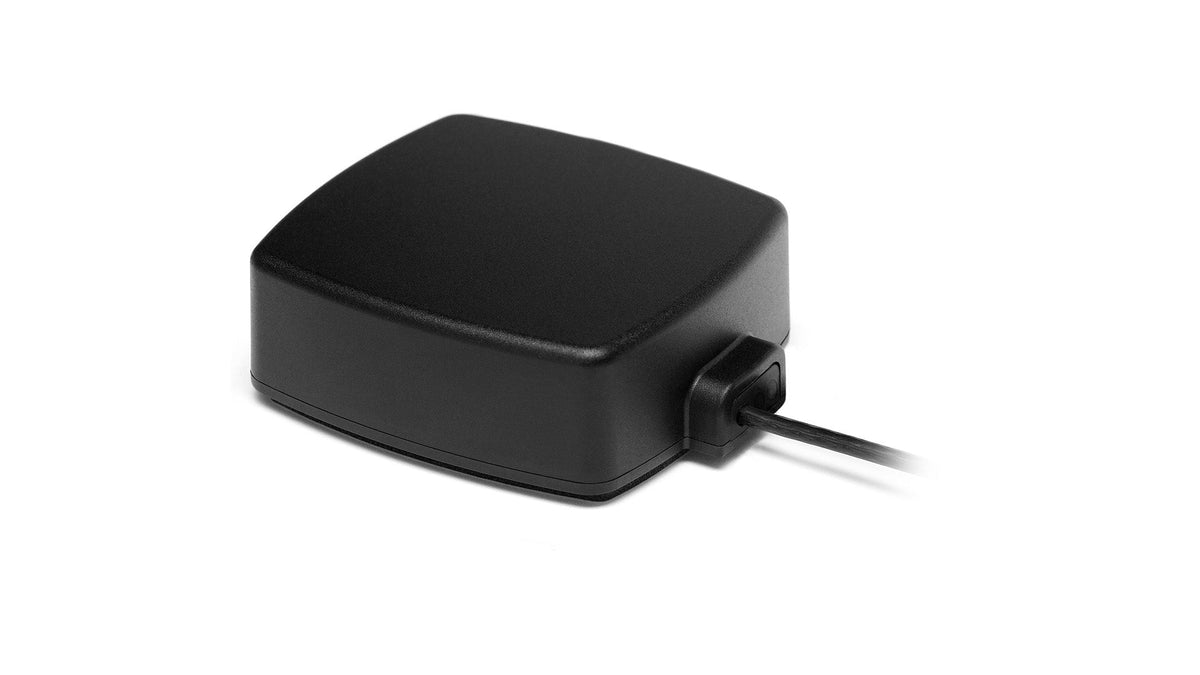

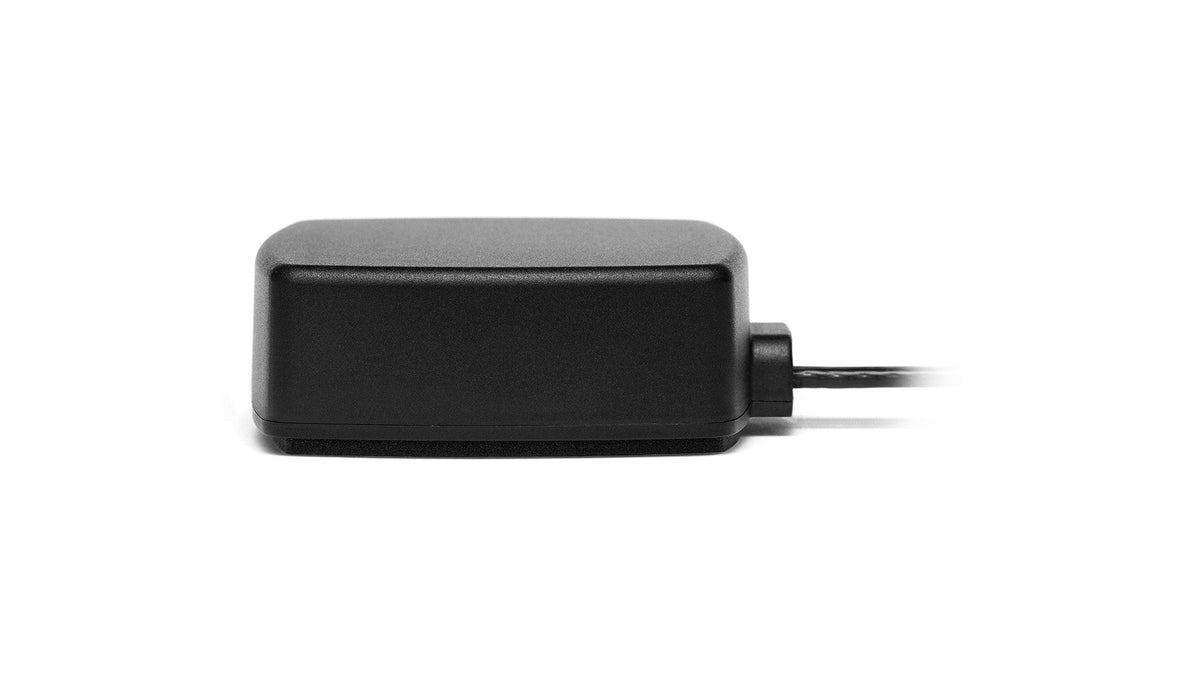

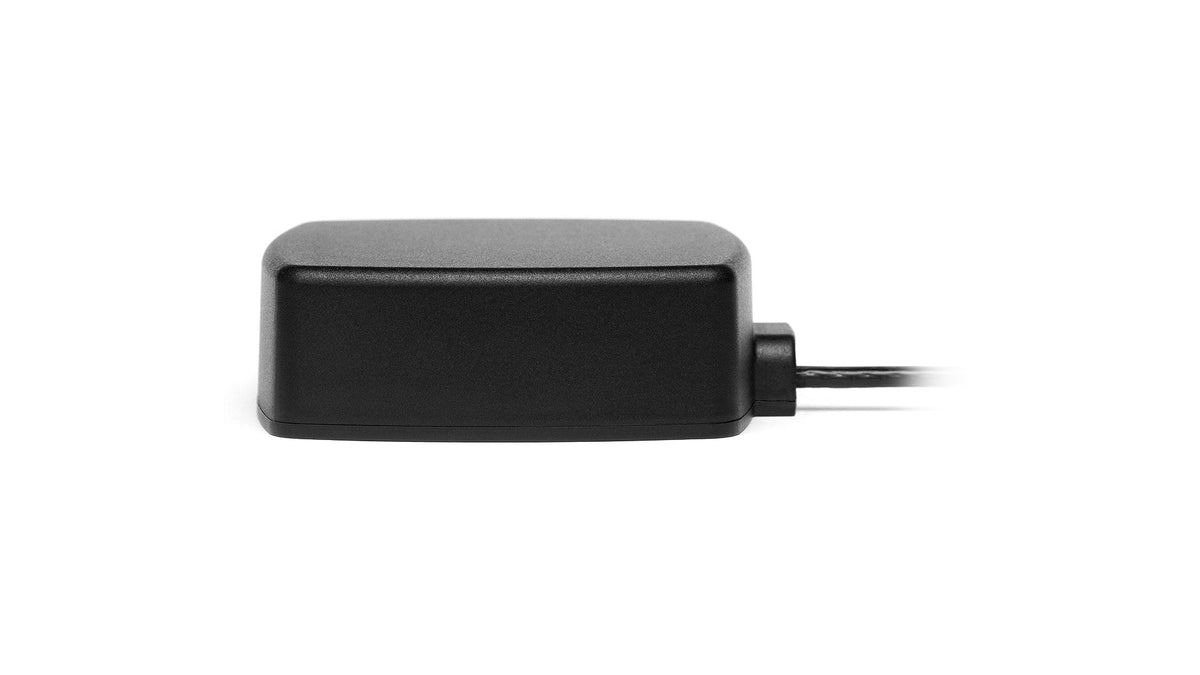

2J6983MP 5G Magnet-/Klebemontage-Antenne Phoenix SMA-M 300cm IP67/IP69
