2J  |  Artikelnummer: 2J6824MP

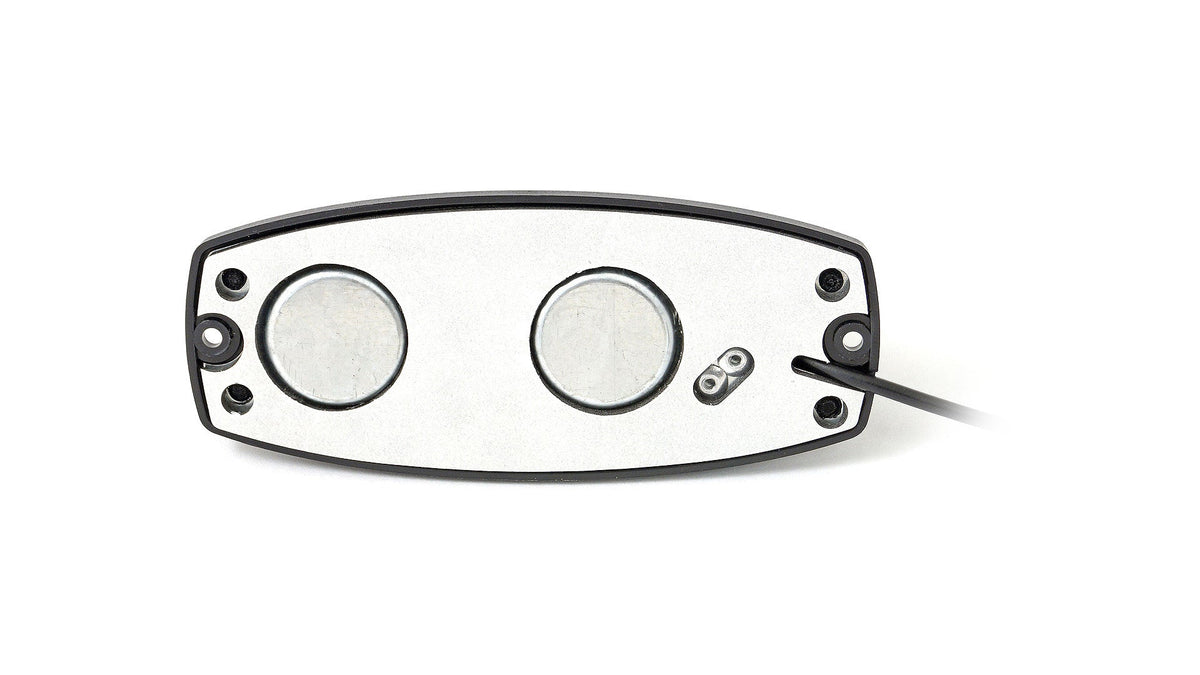

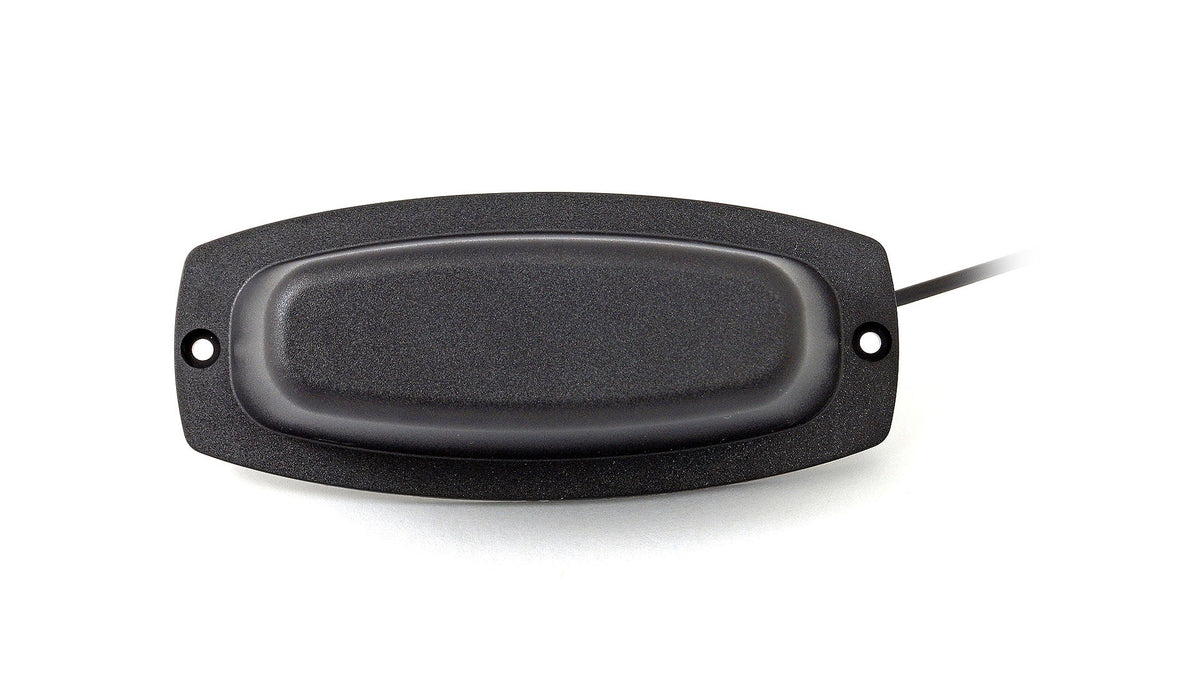

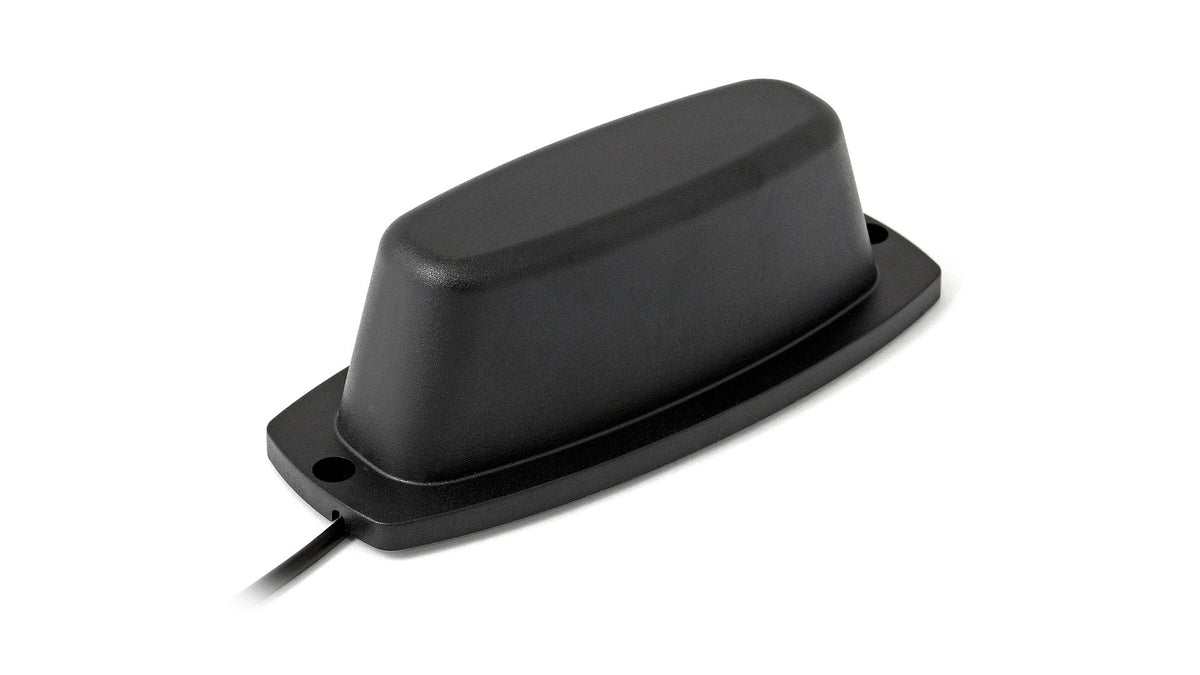

2J6824MP 4G/LTE Klebemontage/Magnetische Halterung Antenne

€13,10
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne wurde für zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität über einen großen Frequenzbereich entwickelt. Dank ihrer vielseitigen Optionen für Klebemontage und Magnetische Halterung eignet sie sich ideal für Automobil-, Industrie- und IoT-Anwendungen, bei denen eine flexible Installation erforderlich ist. Die Antenne unterstützt globale LTE-Bänder und eignet sich für den Einsatz in Mobilfunknetzen, bei der Anlagenverfolgung, in intelligenten Messsystemen und vielem mehr. Anpassbare Kabel- und Steckeroptionen sind verfügbar, um Ihren spezifischen Einsatzanforderungen gerecht zu werden.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, Magnetische/Klebemontage
Position: Extern
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Typ: Einzel
Abmessungen: 117 x 49,5 x 38 mm

Konnektivität 1 - MOBILFUNK/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,3:1, ~2,0:1, ~1,6:1
Wirkungsgrad (%): ~46,6, ~38,8, ~48,7
Spitzengewinn (dBi): ~1,2, ~1,9, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6824MP","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Adhesive/Magnetic Mount Customizable Antenna","mountingType":"Adhesive/Magnetic Mount","dimensions_mm":"117 × 49.5 × 38","operatingTemperature_c":"-40 to +85","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm ground plane, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-10.1,"vswr":"2.3:1","efficiency_percent":46.6,"peakGain_dbi":1.2,"averageGain_db":-3.5},{"range_mhz":"1710-2170","returnLoss_db":-10.5,"vswr":"2.0:1","efficiency_percent":38.8,"peakGain_dbi":1.9,"averageGain_db":-4.1},{"range_mhz":"2500-2700","returnLoss_db":-14.0,"vswr":"1.6:1","efficiency_percent":48.7,"peakGain_dbi":3.1,"averageGain_db":-3.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6824mp.pdf"}
