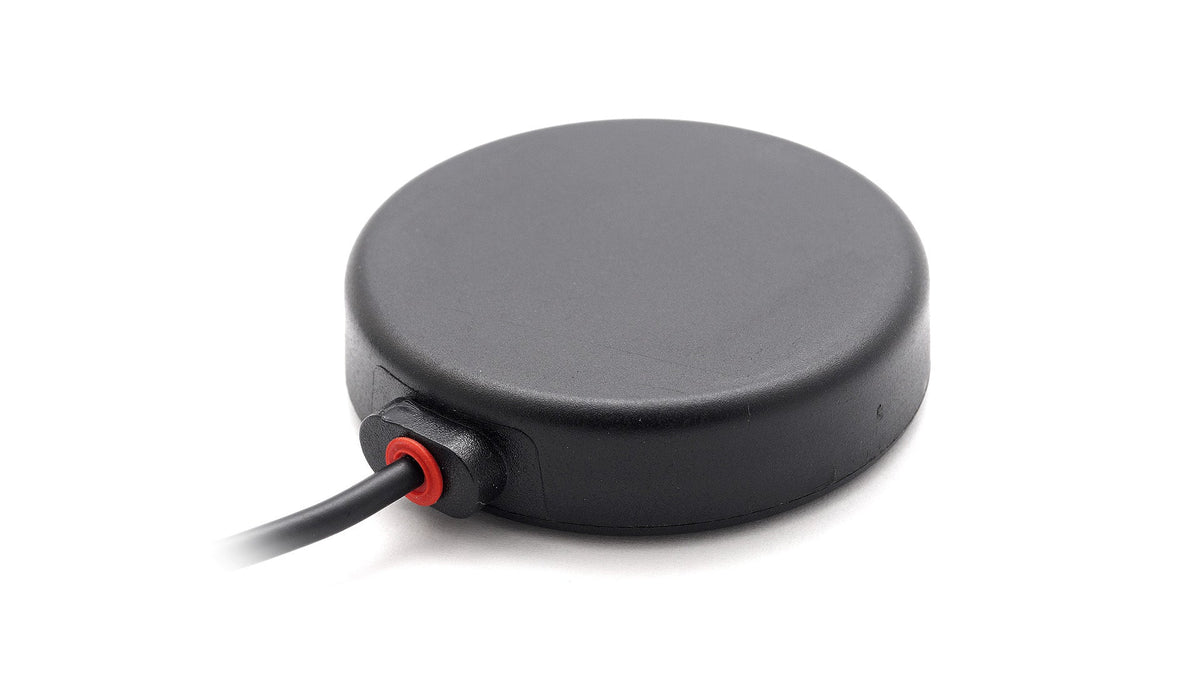

Diese flache Antenne wurde für zuverlässige WLAN- und ISM-Band-Konnektivität entwickelt und eignet sich ideal für Smart-Home-, Industrie- und Multimediaanwendungen. Das von der Massefläche abhängige Design gewährleistet optimale Leistung, während der mitgelieferte Klebemontageaufkleber und die optionale Magnetische Halterung flexible Installationsmöglichkeiten bieten. Die Antenne ist nach IP67 geschützt und damit gegen Staub und Wasser beständig, wodurch sie sich sowohl für Innen- als auch für Außenbereiche eignet.
Konnektivitäten
2.4-5.0GHz/WLAN/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
-
Steckertyp: RP-SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, Magnetische Halterung/Klebemontage
Position: Extern
Typ: Einzel
Abmessungen: Ø 52.5 × 14.3 mm
Konnektivität 1 - 2.4/5.0 GHz ISM
Standards: WLAN, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1.6:1, ~1.5:1
Effizienz (%): ~42.7, ~29.7
Spitzenverstärkung (dBi): ~1.7, ~2.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J6302MP","manufacturer":"2J Antennas","title":"WiFi ISM Ground Plane Dependant IP67 Customizable Antenna","mountingType":"Adhesive/Magnetic Mount","dimensions_mm":"Ø 52.5 × 14.3","operatingTemperature_c":"-40 to +85","ipRating":"IP67","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm ground plane, 200 cm RG174 cable","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-14.2,"vswr":"1.6:1","efficiency_percent":42.7,"peakGain_dbi":1.7,"averageGain_db":-3.7},{"range_mhz":"4920-5925","returnLoss_db":-15.7,"vswr":"1.5:1","efficiency_percent":29.7,"peakGain_dbi":2.3,"averageGain_db":-5.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"RG174","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6302mp.pdf"}
