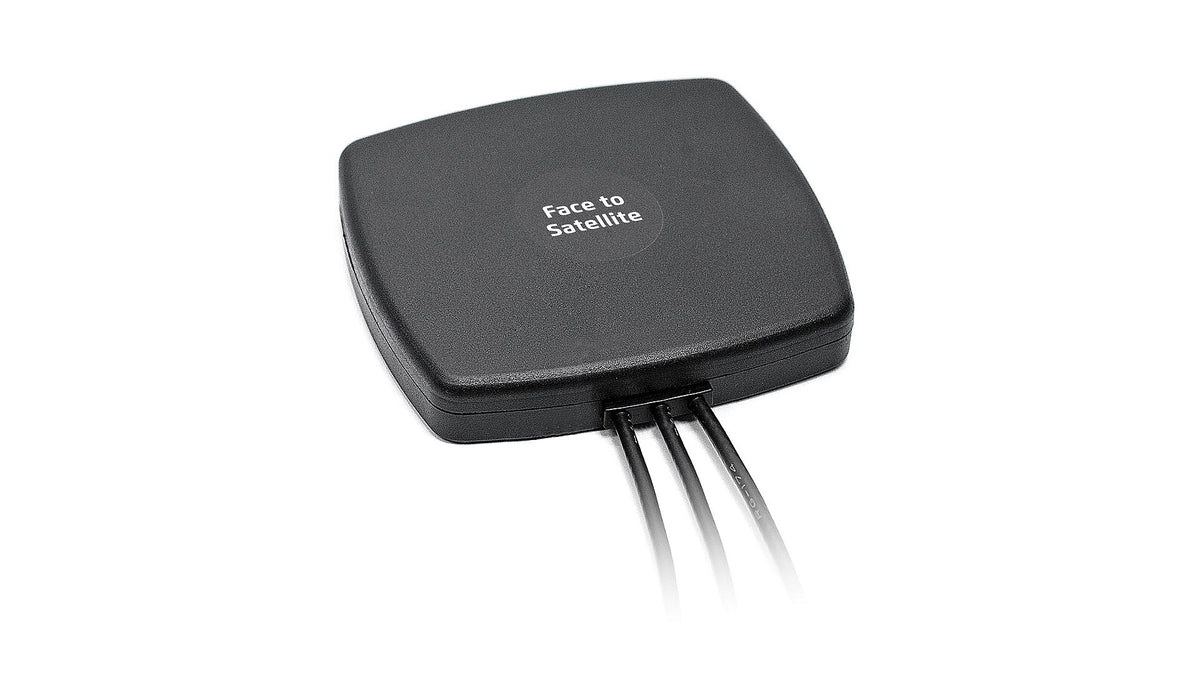

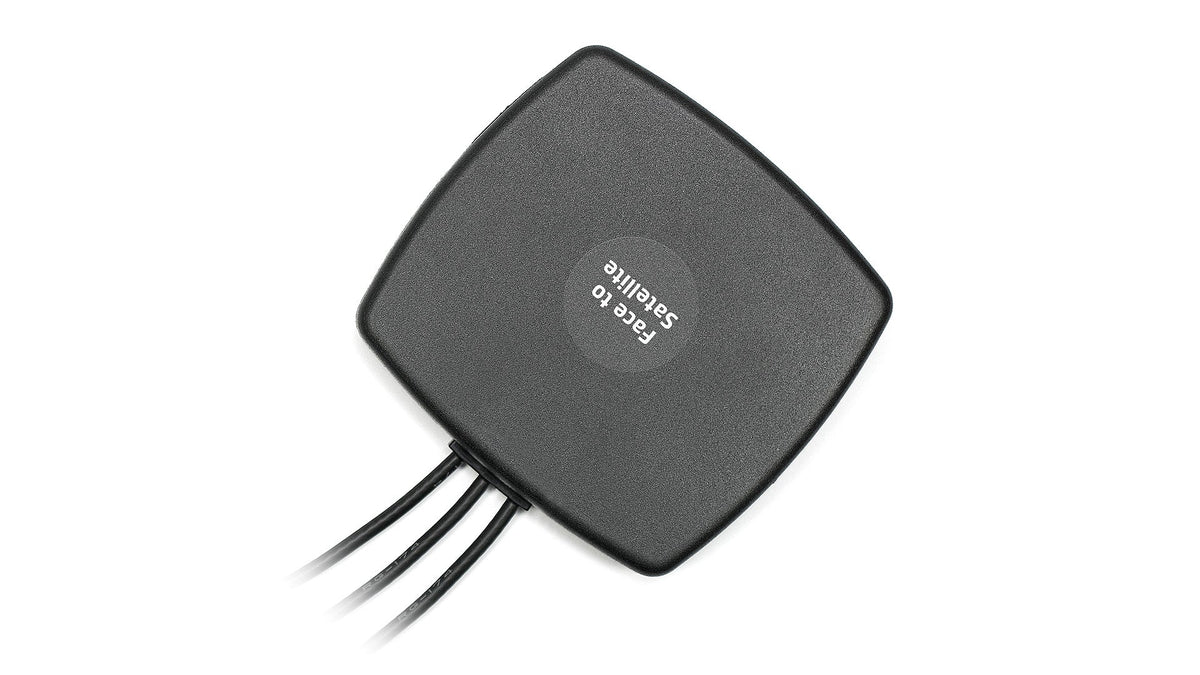

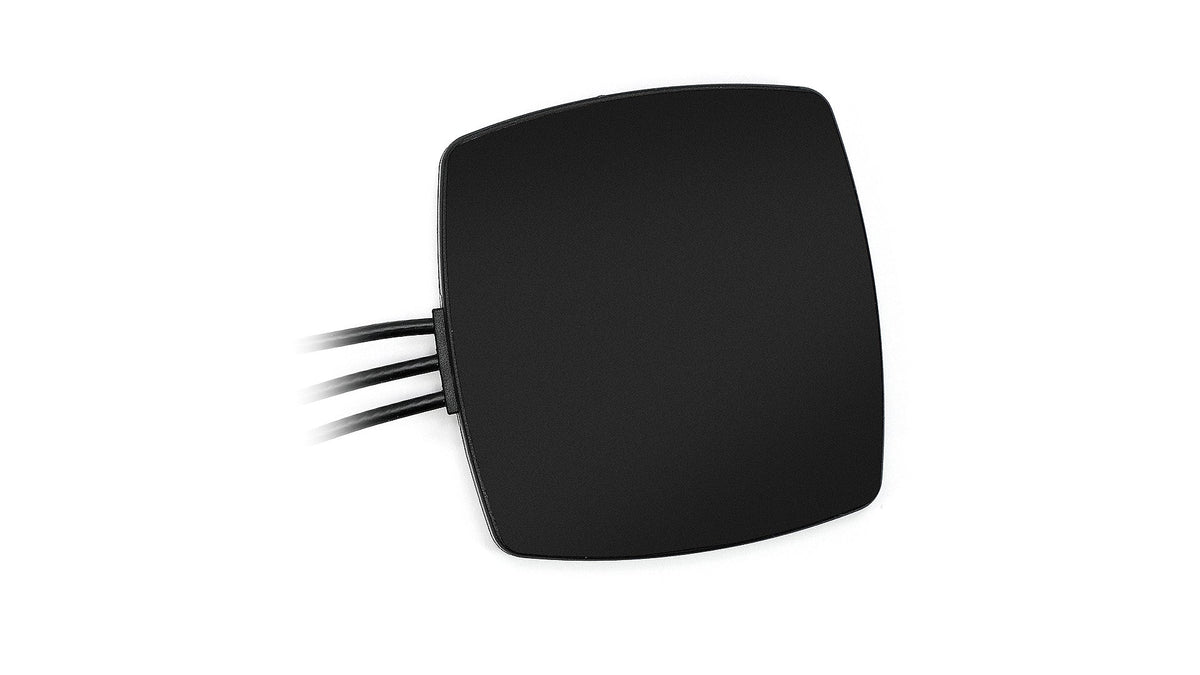

2J6041PGFa 4G/LTE-, GNSS-Antenne mit Klebemontage 3-in-1 SMA-M 300cm

Name: 2J6041PGFa 4G/LTE-, GNSS-Antenne mit Klebemontage 3-in-1 SMA-M 300cm
Brand: 2J
SKU: 2J6041PGFa-300LL100-C20GRST_C20GRST_C20GBST
Price: 25.79 EUR
Availability: InStock

€25,79

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache, von der Massefläche unabhängige Antenne bietet zuverlässige globale Konnektivität, indem sie duales 4G LTE/3G/2G MIMO und GNSS (GPS, GLONASS, Galileo, QZSS) in einem kompakten Formfaktor mit Klebemontage kombiniert. Sie wurde für maximale Effizienz und Vielseitigkeit entwickelt und eignet sich ideal für Automobilnavigation, Telematik, Flottenmanagement und Anwendungen zur Fernüberwachung. Ihre robuste Konstruktion gewährleistet Langlebigkeit sowohl in Innen- als auch in Außenbereichen und macht sie für Transport-, Ortungs- und industrielle IoT-Anwendungen geeignet.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

Steckertyp: SMA-M
kabellänge: 300cm
Kabeltyp: LL100

Installation / Umgebung

Die Antenne 2J6041PGFa ist eine Außen-/Innenantenne mit drei Anschlüssen. Das verwendete Produktionsmaterial ist PC/ABS UV-beständig und schützt die Antenne vor Temperaturen zwischen -40C und +85C. Alle Kabel der Antenne 2J6041PGFa verfügen über einen SMA-Male-Standardstecker, eine standardmäßige Kabellänge von 300cm und sind vollständig anpassbar, da zusätzliche Steckertypen, Kabellängen und Kabeltypen angeboten werden. Diese Antenne ist unabhängig von der Massefläche und eignet sich daher für die Installation überall auf jeder Oberfläche. Für die Installation ist keine metallische Oberfläche erforderlich. Die Klebemontage ermöglicht eine einfache Installation und Entfernung. Sie ist auch unter extremen Bedingungen eine robuste, zuverlässige und langlebige Antenne. Die 2J6041PGFa ist RoHS-konform.

Technische Daten

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: Dipol, Patch
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Montage: Klebemontage
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 80 x 76 x 16 mm

Konnektivität 1 - Mobilfunk/4G LTE (MIMO 1)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.2:1, ~1.2:1, ~2.2:1
Effizienz (%): ~55.6, ~56.0, ~38.7
Spitzenverstärkung (dBi): ~2.9, ~3.2, ~2.1
Max. Eingangsleistung (W): 25
Polarisation: Linear
Impedanz (Ohm): 50

Konnektivität 2 - Mobilfunk/4G LTE (MIMO 2)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.3:1, ~1.2:1, ~2.0:1
Effizienz (%): ~50.5, ~53.9, ~41.2
Spitzenverstärkung (dBi): ~2.7, ~3.5, ~2.2
Max. Eingangsleistung (W): 25
Polarisation: Linear
Impedanz (Ohm): 50

Konnektivität 3 - GNSS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägezahnfiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
Impedanz (Ohm): 50

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6041PGFa","manufacturer":"2J Antennas","title":"Falcon 2 x 4G LTE/3G/2G MIMO, GPS/GLONASS/Galileo Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"80 × 76 × 16","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.7,"vswr":"2.2:1","efficiency_percent":55.6,"peakGain_dbi":2.9,"averageGain_db":-2.6},{"range_mhz":"1710-2170","returnLoss_db":-21.5,"vswr":"1.2:1","efficiency_percent":56.0,"peakGain_dbi":3.2,"averageGain_db":-2.5},{"range_mhz":"2500-2700","returnLoss_db":-8.8,"vswr":"2.2:1","efficiency_percent":38.7,"peakGain_dbi":2.1,"averageGain_db":-4.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.3,"vswr":"2.3:1","efficiency_percent":50.5,"peakGain_dbi":2.7,"averageGain_db":-3.0},{"range_mhz":"1710-2170","returnLoss_db":-20.8,"vswr":"1.2:1","efficiency_percent":53.9,"peakGain_dbi":3.5,"averageGain_db":-2.7},{"range_mhz":"2500-2700","returnLoss_db":-10.0,"vswr":"2.0:1","efficiency_percent":41.2,"peakGain_dbi":2.2,"averageGain_db":-3.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 3","type":"GPS/GLONASS/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"<=-15.0","vswr":"<=1.4:1"},{"range_mhz":"1598-1606","returnLoss_db":"<=-15.0","vswr":"<=1.4:1"}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.5","voltageRange_v":"1.5 - 3.6","current_ma":"9","powerConsumption_mw":"24.3","esdProtection_kv":2,"sawFilter":"Pre-Filter","patchSize_mm":"25 x 25 x 4"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 3","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6041pgfa.pdf"}
