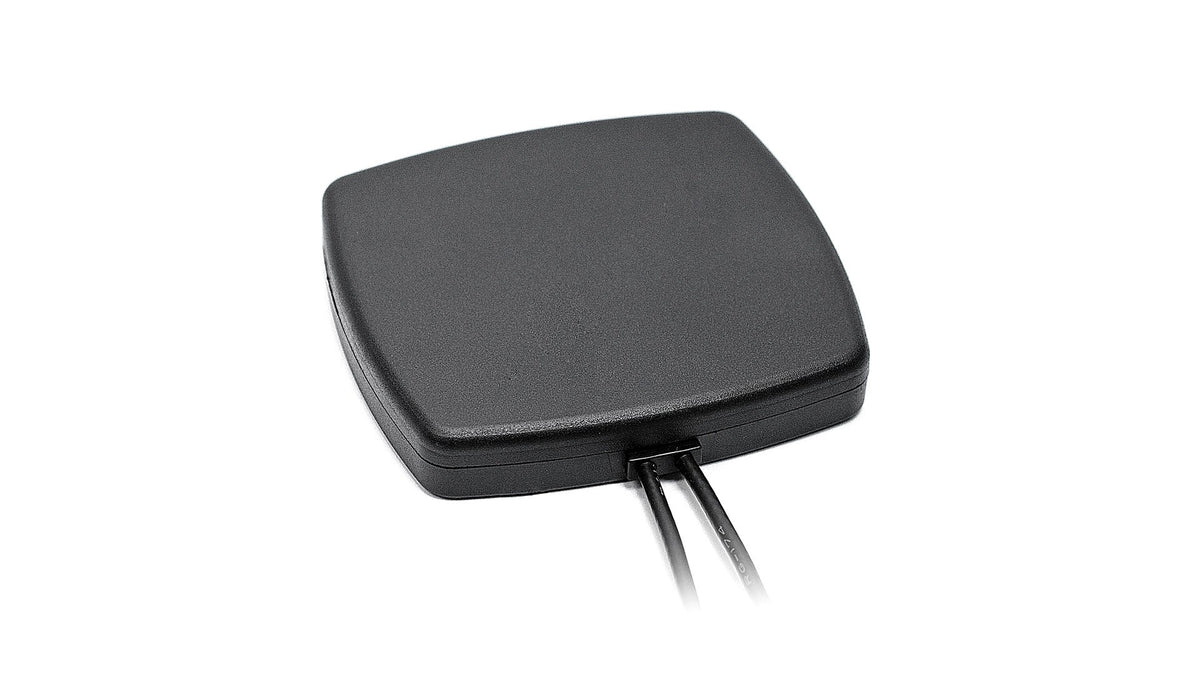

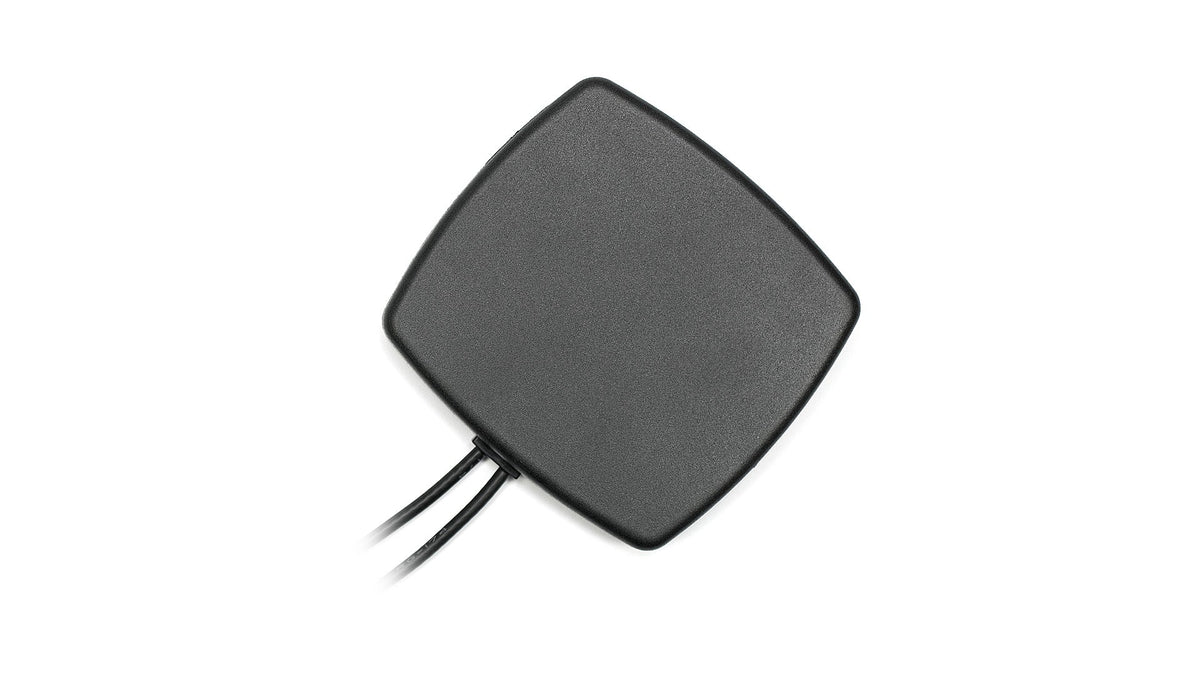

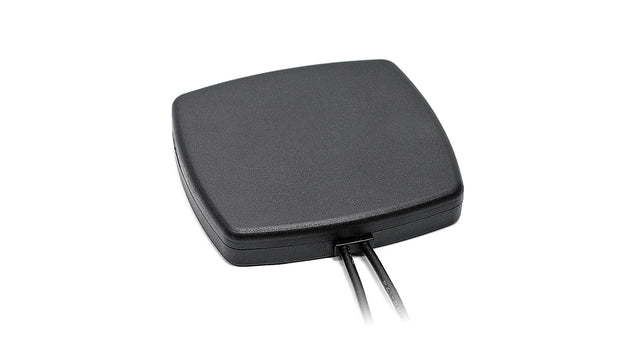

Diese kompakte Antenne mit niedrigem Profil wurde für zuverlässige 4G/LTE-, 3G- und 2G-Konnektivität in einer Vielzahl von Anwendungen entwickelt. Ihre 2-in-1-MIMO-Konfiguration gewährleistet einen höheren Datendurchsatz und eine stabile Leistung und eignet sich daher ideal für Mobilfunknetze, IoT-Geräte, Anlagenverfolgung und industrielle Überwachung. Die Antenne ist unabhängig von einer Massefläche und unterstützt weltweit nutzbare LTE-Bänder, wodurch sie flexibel in verschiedene Umgebungen integriert werden kann. Zu den vielseitigen Montageoptionen gehören Klebemontage und magnetische Halterung, sodass eine einfache Installation auf unterschiedlichen Oberflächen möglich ist.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Position: Extern
Montage: Klebemontage, Magnetische Halterung, Magnetische/Klebemontage
Typ: Kombination
Abmessungen: 80 x 76 x 13 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.2:1, ~2.6:1, ~2.1:1
Effizienz (%): ~25.3, ~20.2, ~36.1
Spitzenverstärkung (dBi): ~-0.7, ~1.7, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Mobilfunk/4G LTE
Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.5:1, ~2.5:1, ~2.2:1
Effizienz (%): ~25.7, ~22.5, ~35.2
Spitzenverstärkung (dBi): ~0.8, ~1.8, ~4.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J6024MPa","manufacturer":"2J Antennas","title":"Falcon 2x 4G LTE/3G/2G MIMO Compact Ultra Versatile Antenna","mountingType":"Adhesive/Magnetic Mount","dimensions_mm":"80 × 76 × 13","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm metal plate, 200 cm D302 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-10.0,"vswr":"2.2:1","efficiency_percent":25.3,"peakGain_dbi":-0.7,"averageGain_db":-6.1},{"range_mhz":"1710-2170","returnLoss_db":-7.8,"vswr":"2.6:1","efficiency_percent":20.2,"peakGain_dbi":1.7,"averageGain_db":-7.1},{"range_mhz":"2500-2700","returnLoss_db":-9.7,"vswr":"2.1:1","efficiency_percent":36.1,"peakGain_dbi":4.4,"averageGain_db":-4.4}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.9,"vswr":"2.5:1","efficiency_percent":25.7,"peakGain_dbi":0.8,"averageGain_db":-6.1},{"range_mhz":"1710-2170","returnLoss_db":-8.3,"vswr":"2.5:1","efficiency_percent":22.5,"peakGain_dbi":1.8,"averageGain_db":-6.6},{"range_mhz":"2500-2700","returnLoss_db":-9.1,"vswr":"2.2:1","efficiency_percent":35.2,"peakGain_dbi":4.5,"averageGain_db":-4.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"D302","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6024mpa.pdf"}
