2J | Artikelnummer: 2J6024MP

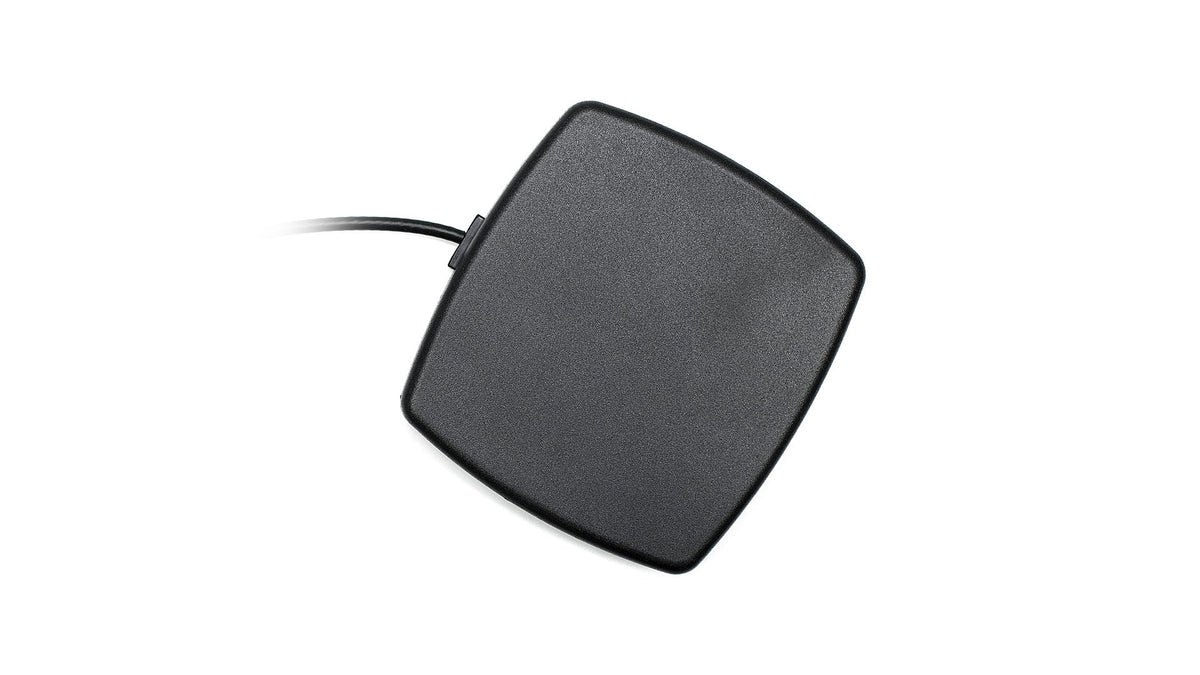

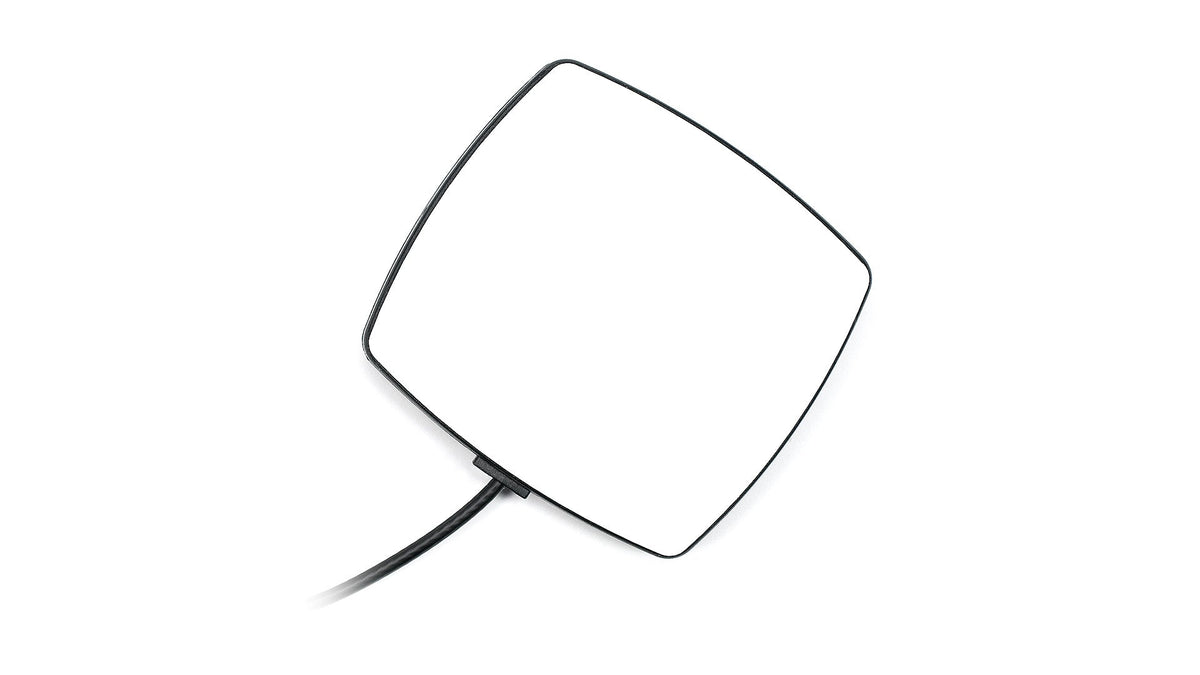

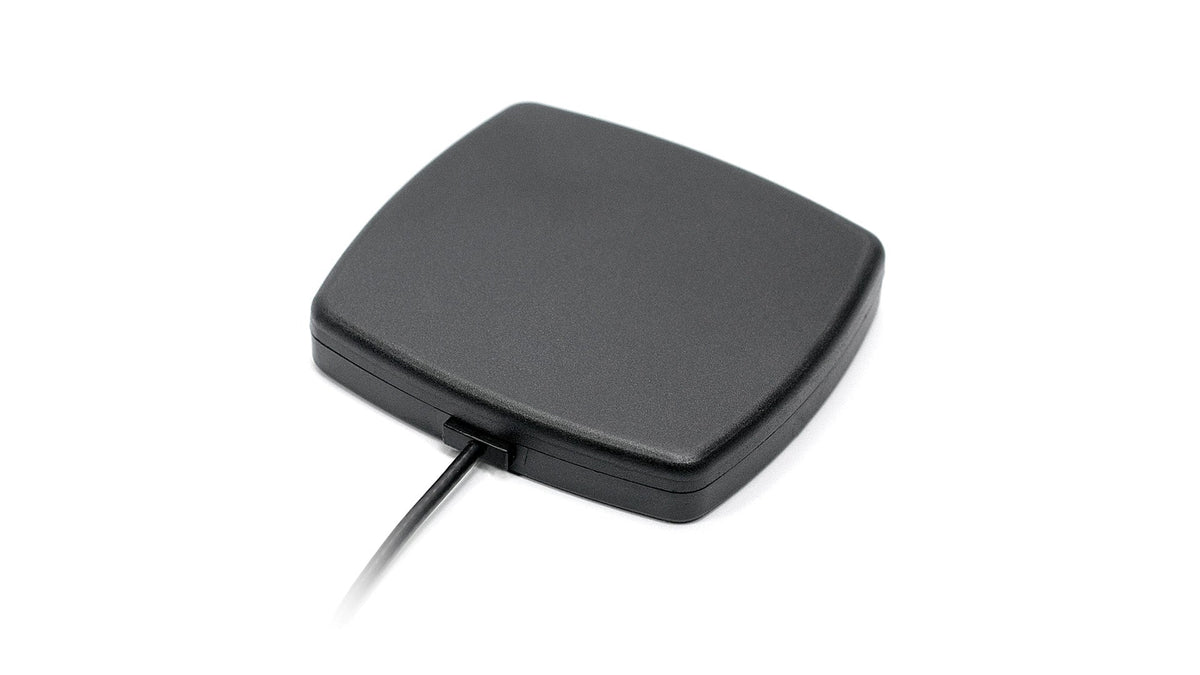

2J6024MP 4G/LTE-Klebemontage-, Magnetische Antenne

Name: 2J6024MP 4G/LTE-Klebemontage-, Magnetische Antenne
Brand: 2J
SKU: 2J6024MP
Price: 18.8 EUR
Availability: InStock

€18,80

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen großen Frequenzbereich entwickelt. Dank ihrer kompakten und eleganten Bauform eignet sie sich ideal für Installationen mit begrenztem Platzangebot, während das von der Massefläche unabhängige Design unabhängig von der Montagefläche eine gleichbleibende Leistung gewährleistet. Die Antenne unterstützt Klebemontage, Magnetische Halterung und magnetische/Klebemontage und bietet dadurch Flexibilität bei der Integration in verschiedene Geräte und Umgebungen. Sie eignet sich für Anwendungen wie Mobilfunk- und zellulare Netzwerke, IoT, Anlagenverfolgung, Automotive und mehr.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage, Magnetische Halterung, magnetische/Klebemontage
Position: Extern
Typ: Einzel
Abmessungen: 80 x 76 x 13 mm

Konnektivität 1 - MOBILFUNK/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.2:1, ~2.6:1, ~2.1:1
Effizienz (%): ~25.3, ~20.2, ~36.1
Spitzenverstärkung (dBi): ~-0.7, ~1.7, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6024MP","manufacturer":"2J Antennas","title":"Falcon 4G LTE/3G/2G Sleek Compact Ultra Versatile Antenna","mountingType":"Adhesive/Magnetic Mount","dimensions_mm":"80 × 76 × 13","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm metal plate, 200 cm D302 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-10.0,"vswr":"2.2:1","efficiency_percent":25.3,"peakGain_dbi":-0.7,"averageGain_db":-6.1},{"range_mhz":"1710-2170","returnLoss_db":-7.8,"vswr":"2.6:1","efficiency_percent":20.2,"peakGain_dbi":1.7,"averageGain_db":-7.1},{"range_mhz":"2500-2700","returnLoss_db":-9.7,"vswr":"2.1:1","efficiency_percent":36.1,"peakGain_dbi":4.4,"averageGain_db":-4.4}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"D302","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6024mp.pdf"}
