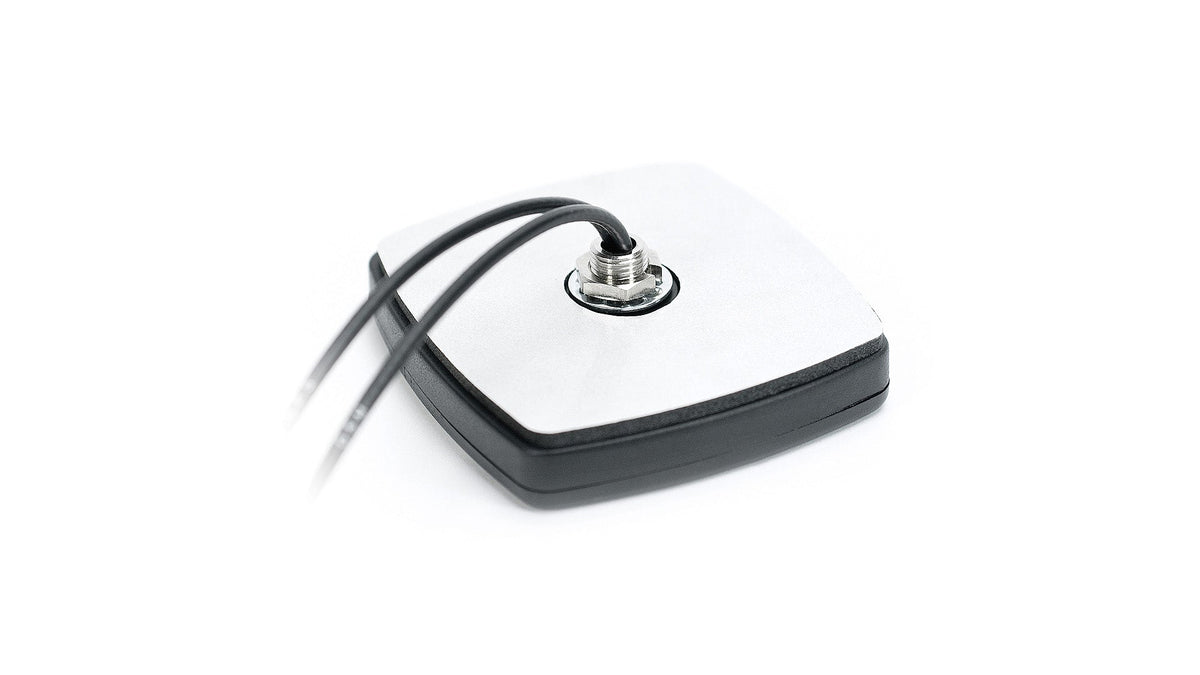

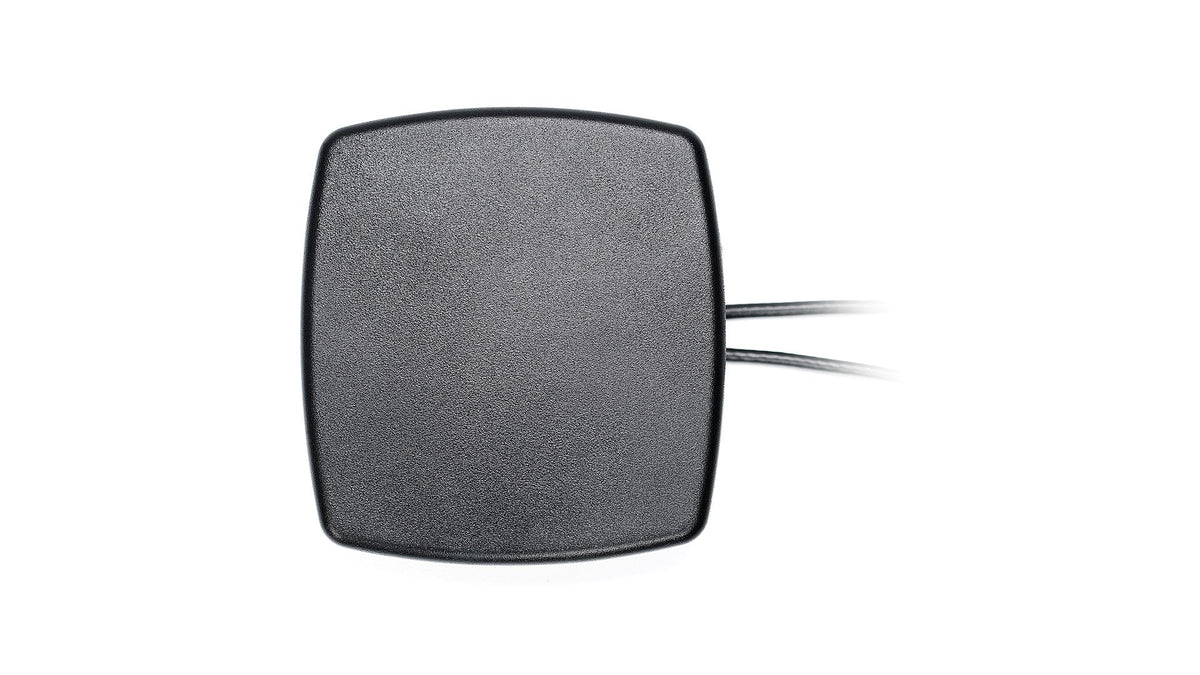

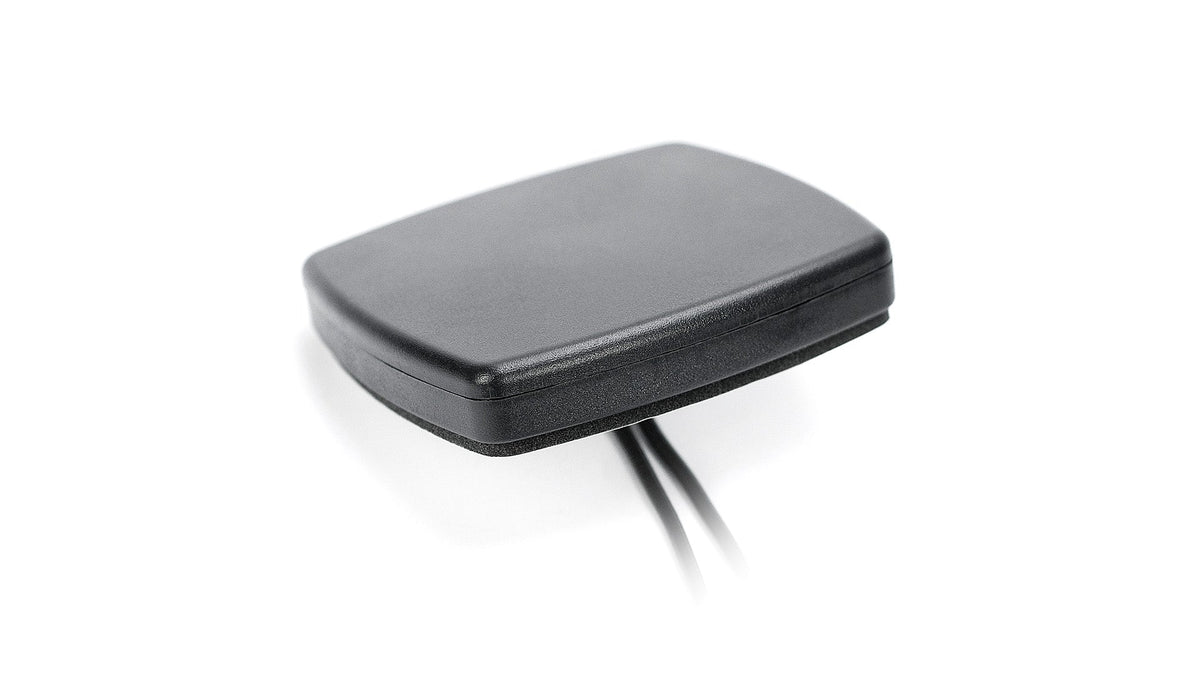

Diese kompakte Antenne mit flachem Profil wurde für zuverlässige 4G LTE-, 3G- und 2G-Konnektivität in anspruchsvollen Umgebungen entwickelt. Ihre 2-in-1-MIMO-Konfiguration gewährleistet einen höheren Datendurchsatz und eine stabile drahtlose Leistung und eignet sich damit ideal für Anwendungen wie Mobilfunknetze, IoT-Geräte, Anlagenverfolgung, Smart Cities und industrielle Überwachung. Das vom Massepotential unabhängige Design ermöglicht eine flexible Installation auf verschiedenen Oberflächen, während die robuste Schraubbefestigung selbst unter schwierigen Bedingungen eine sichere Befestigung gewährleistet. Die Antenne unterstützt eine breite Palette globaler LTE-Bänder und eignet sich daher für weltweite Einsätze.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Position: Extern

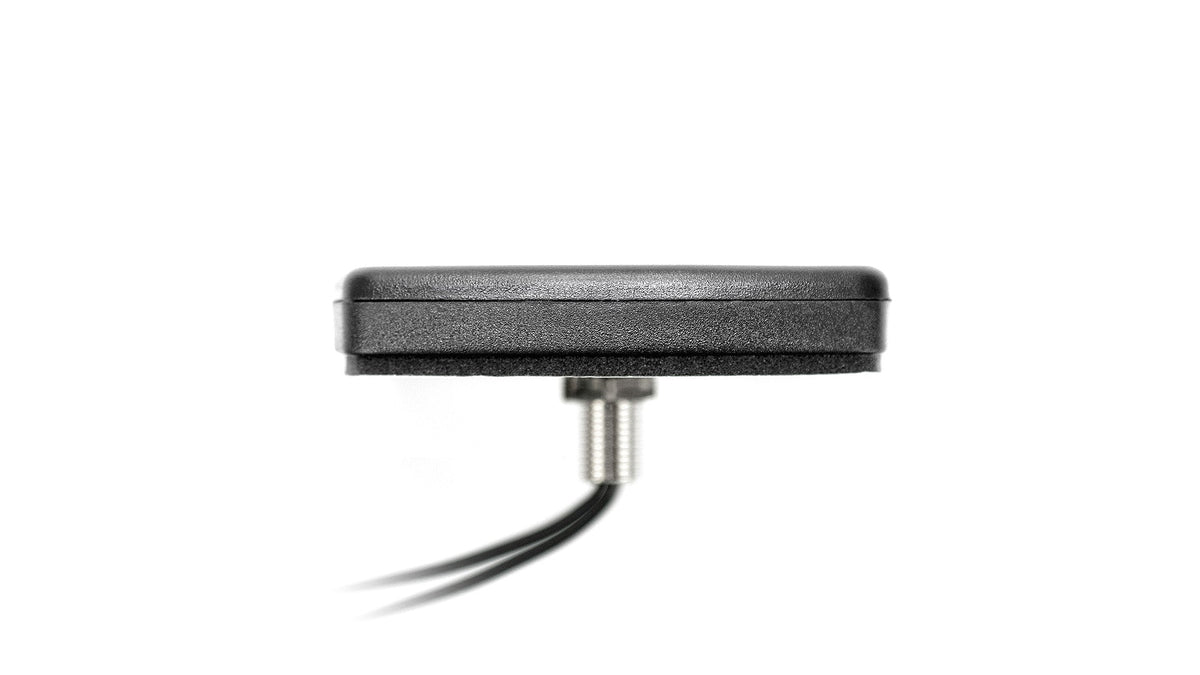

Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: 80 x 74 x 14.7 mm
Konnektivität 1 - 4G LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~2.4:1, ~1.3:1
Effizienz (%): ~31.5, ~30.4, ~43.8
Spitzenverstärkung (dBi): ~0.7, ~2.7, ~4.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - 4G LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.0:1, ~2.3:1, ~1.3:1
Effizienz (%): ~33.0, ~29.5, ~43.1
Spitzenverstärkung (dBi): ~1.4, ~2.2, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J6024Ba","manufacturer":"2J Antennas","title":"Falcon 2x 4G LTE/3G/2G MIMO Compact Ultra Versatile Screw Mount Antenna","mountingType":"Screw Mount","dimensions_mm":"80 × 74 × 14.7","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm metal plate, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.4,"vswr":"2.1:1","efficiency_percent":31.5,"peakGain_dbi":0.7,"averageGain_db":-5.0},{"range_mhz":"1710-2170","returnLoss_db":-7.8,"vswr":"2.4:1","efficiency_percent":30.4,"peakGain_dbi":2.7,"averageGain_db":-5.2},{"range_mhz":"2500-2700","returnLoss_db":-19.4,"vswr":"1.3:1","efficiency_percent":43.8,"peakGain_dbi":4.3,"averageGain_db":-3.6}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Connection 2","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.9,"vswr":"2.0:1","efficiency_percent":33.0,"peakGain_dbi":1.4,"averageGain_db":-4.8},{"range_mhz":"1710-2170","returnLoss_db":-8.1,"vswr":"2.3:1","efficiency_percent":29.5,"peakGain_dbi":2.2,"averageGain_db":-5.5},{"range_mhz":"2500-2700","returnLoss_db":-19.5,"vswr":"1.3:1","efficiency_percent":43.1,"peakGain_dbi":4.4,"averageGain_db":-3.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Connection 2","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6024ba.pdf"}
