2J | Artikelnummer: 2J6024B_3-TH19-300LL100-C20GRST

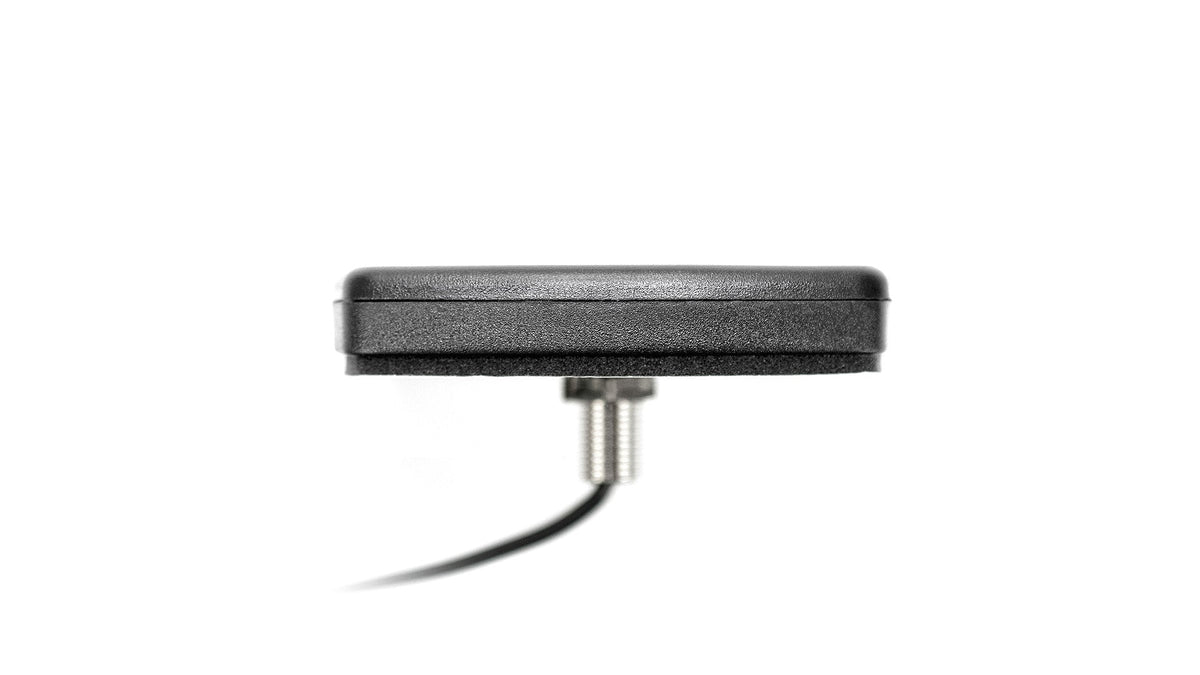

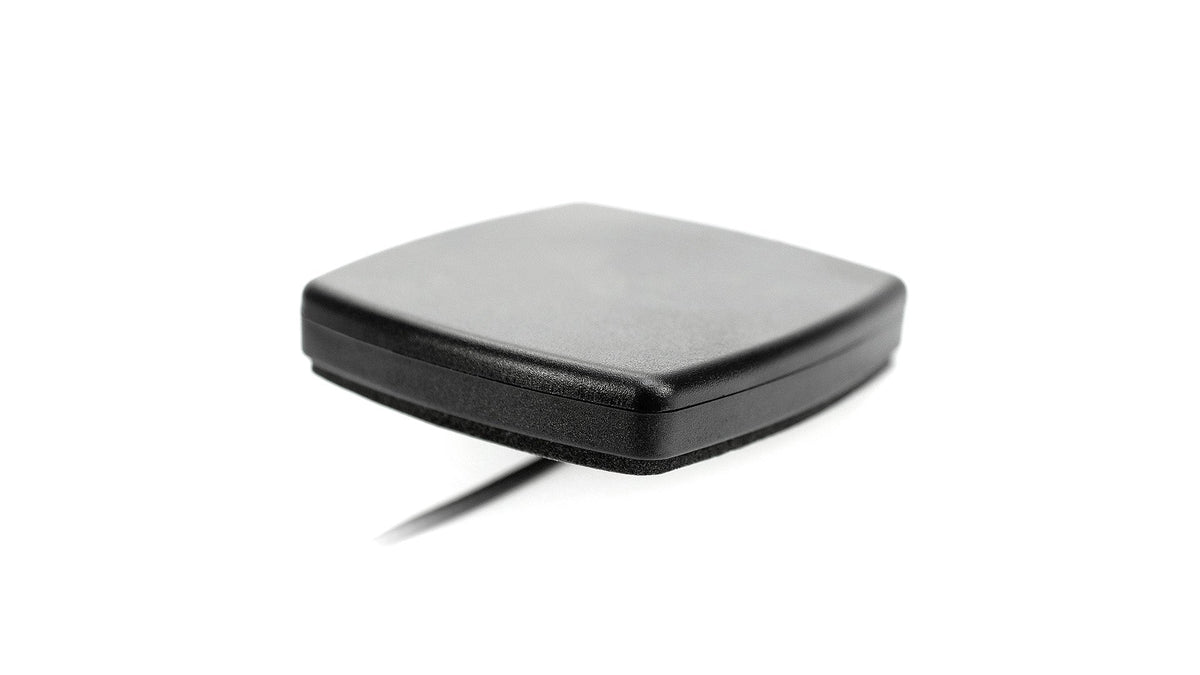

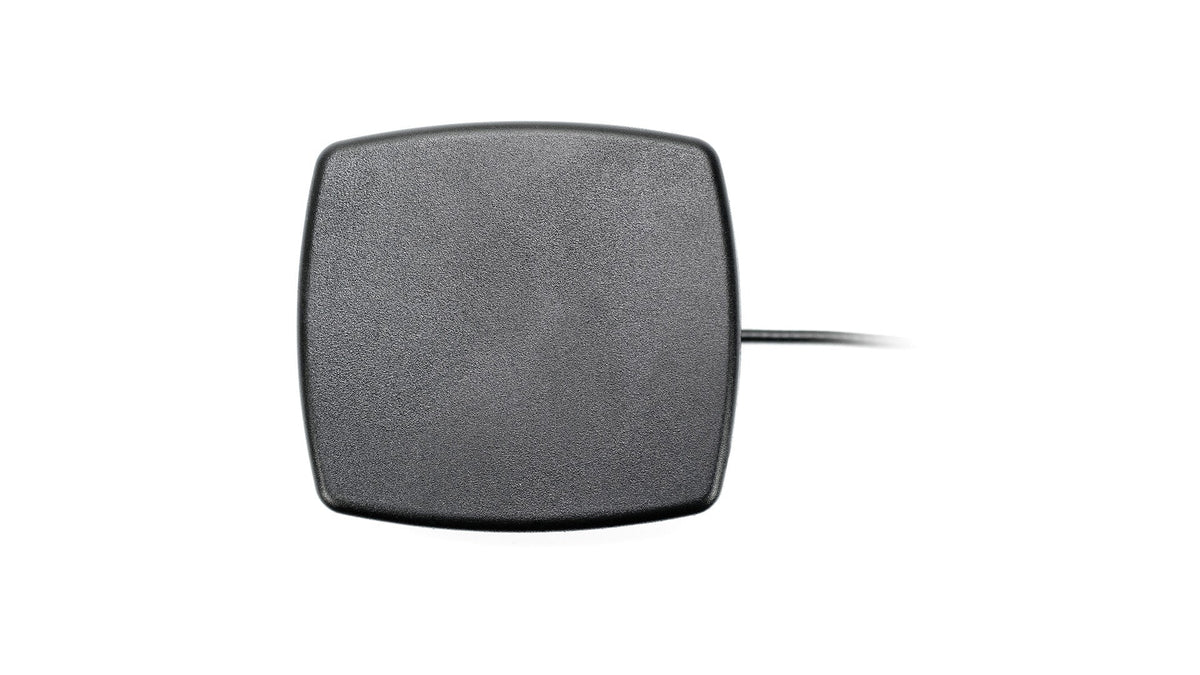

2J6024B 4G/LTE Schraubbefestigungsantenne SMA-M 300cm

Name: 2J6024B 4G/LTE Schraubbefestigungsantenne SMA-M 300cm
Brand: 2J
SKU: 2J6024B_3-TH19-300LL100-C20GRST
Price: 24.0 EUR
Availability: InStock

€24,00

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne wurde für zuverlässige 4G/LTE-, 3G- und 2G-Mobilfunkkonnektivität in anspruchsvollen Umgebungen entwickelt. Ihr kompaktes, von einer Massefläche unabhängiges Design eignet sich ideal für Installationen im Innen- und Außenbereich, einschließlich Fahrzeugen, Industrieanlagen und Transportsystemen. Die Antenne unterstützt einen breiten Bereich von Mobilfunkfrequenzen und gewährleistet eine starke Leistung für mobile Kommunikation, IoT/M2M-Module, drahtloses Breitband und mehr. Ihr robustes ABS-Gehäuse ist UV-beständig und nach IP67 klassifiziert, um Schutz vor rauen Wetterbedingungen zu bieten. Die Schraubbefestigung ermöglicht eine schnelle und sichere Installation auf jeder Oberfläche, einschließlich nichtmetallischer Materialien.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-Stecker
Kabellänge: 300 cm
Kabeltyp: LL100

Installation / Umgebung

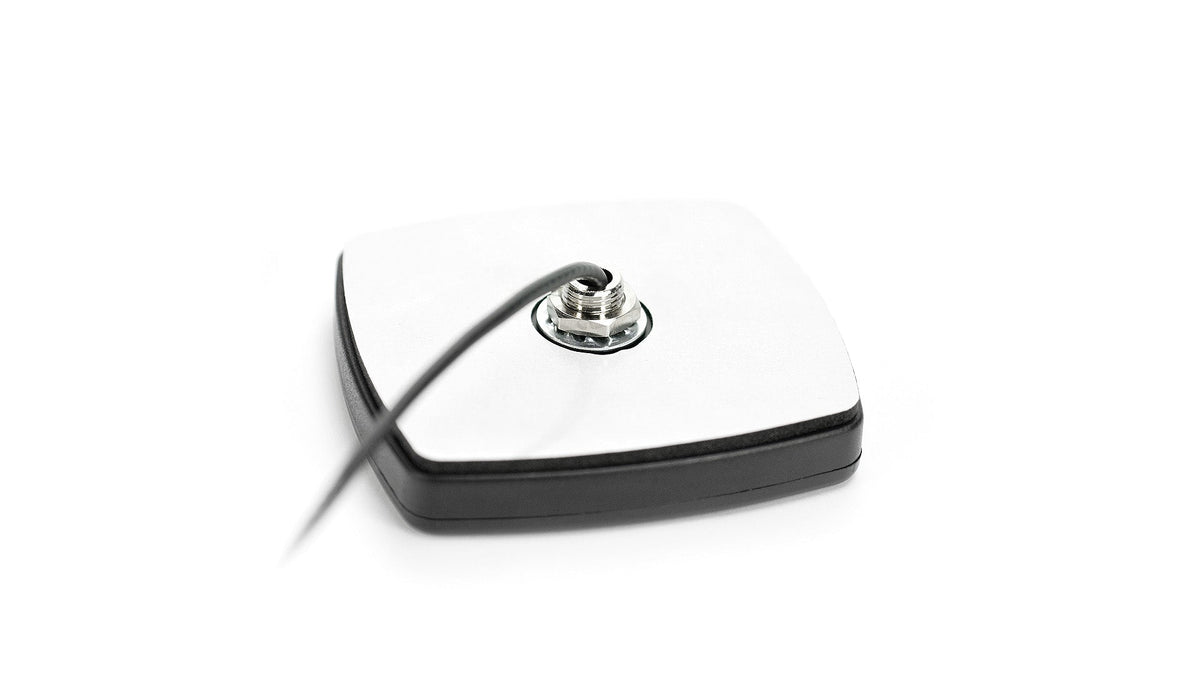

Das flache, kastenförmige Gehäuse besteht aus ABS-Material und ist UV-beständig. Es schützt die Antenne bei Temperaturen zwischen -40 °C und +85 °C. Die Mobilfunk-/LTE-Antenne mit einer einzigen Bohrung eignet sich für schnelle und einfache externe Installationen. Diese Antenne benötigt keine Massefläche für den Betrieb, kann auf jeder Oberfläche installiert werden und ihre Effizienz bleibt auch bei der Installation auf einer nichtmetallischen Oberfläche unverändert. Alle Kabel der 2J6024B-Antenne verfügen über einen SMA-Stecker, eine Standardkabellänge von 300 cm und sind vollständig anpassbar, da zusätzliche Anschlusstypen, Kabellängen und Kabeltypen angeboten werden. Die 2J6024B ist RoHS-konform.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 4G/LTE
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Typ: Einzel
Abmessungen: 80 x 74 x 14.7 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.9:1, ~2.2:1, ~1.3:1
Effizienz (%): ~37.9, ~35.1, ~42.3
Spitzenverstärkung (dBi): ~1.8, ~3.5, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6024B","manufacturer":"2J Antennas","mountingType":"Screw Mount","dimensions_mm":"80 × 74 × 14.7","operatingTemperature_c":"-40 to +85","ipRating":"IP67","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm metal plate, 200 cm D302 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-11.6,"vswr":"1.9:1","efficiency_percent":37.9,"peakGain_dbi":1.8,"averageGain_db":-4.3},{"range_mhz":"1710-2170","returnLoss_db":-8.7,"vswr":"2.2:1","efficiency_percent":35.1,"peakGain_dbi":3.5,"averageGain_db":-4.6},{"range_mhz":"2500-2700","returnLoss_db":-18.4,"vswr":"1.3:1","efficiency_percent":42.3,"peakGain_dbi":4.4,"averageGain_db":-3.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"D302","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j6024b.pdf"}
