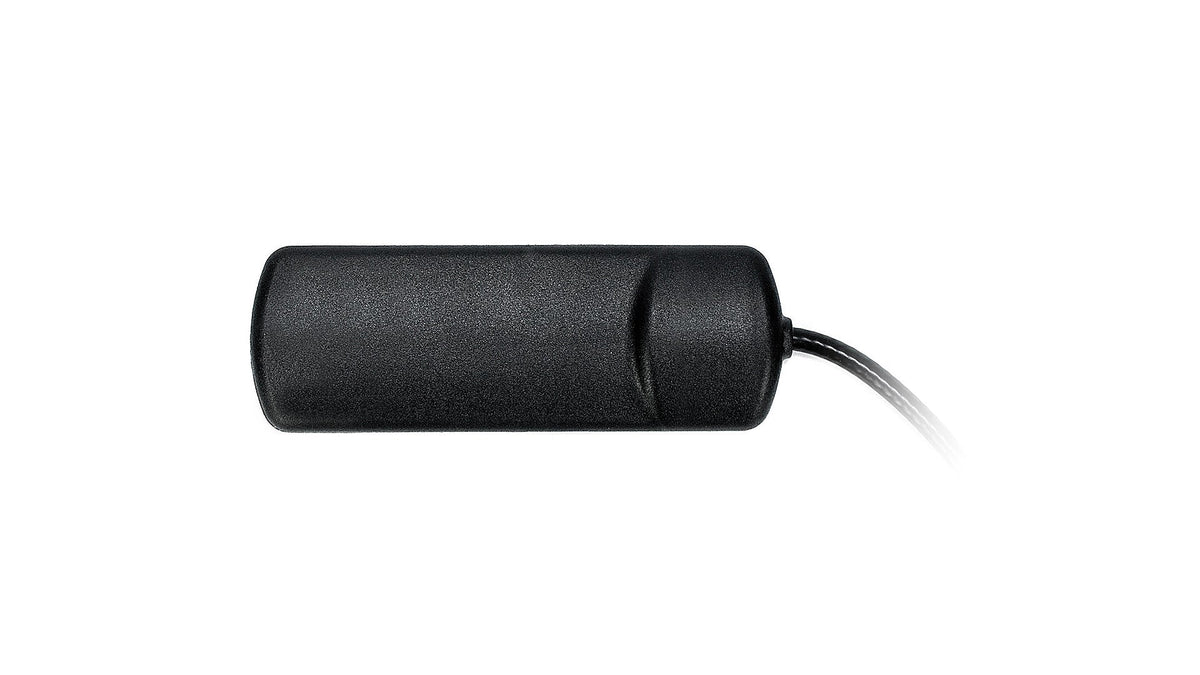

Diese flache Antenne wurde für zuverlässige 4G-, 3G- und 2G-Mobilfunkkonnektivität über einen breiten Frequenzbereich entwickelt. Ihr vom Massebereich unabhängiges Design gewährleistet unabhängig von der Montagefläche eine konsistente Leistung und macht sie ideal für Mobilfunknetze, IoT-Geräte, Smart-Home-Systeme und industrielle Anwendungen. Die Antenne unterstützt ein breites Spektrum an LTE-Bändern und bietet Flexibilität für weltweite Einsätze und unternehmenskritische Kommunikation.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Stecker & Kabel
-
Steckertyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Standort: Extern
Typ: Einzel
Abmessungen: 71 × 25 × 7 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.2:1, ~1.8:1, ~1.6:1
Wirkungsgrad (%): ~44.8, ~35.4, ~33.2
Spitzengewinn (dBi): ~2.3, ~2.7, ~2.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J5524P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Ground Plane Independent Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"71 × 25 × 7","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-9.7,"vswr":"2.2:1","efficiency_percent":44.8,"peakGain_dbi":2.3,"averageGain_db":-3.6},{"range_mhz":"1710-2170","returnLoss_db":-12.5,"vswr":"1.8:1","efficiency_percent":35.4,"peakGain_dbi":2.7,"averageGain_db":-4.6},{"range_mhz":"2500-2700","returnLoss_db":-13.3,"vswr":"1.6:1","efficiency_percent":33.2,"peakGain_dbi":2.5,"averageGain_db":-4.8}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5524p.pdf"}
