2J | Artikelnummer: 2J5502P_3-300LL100-C115GYST

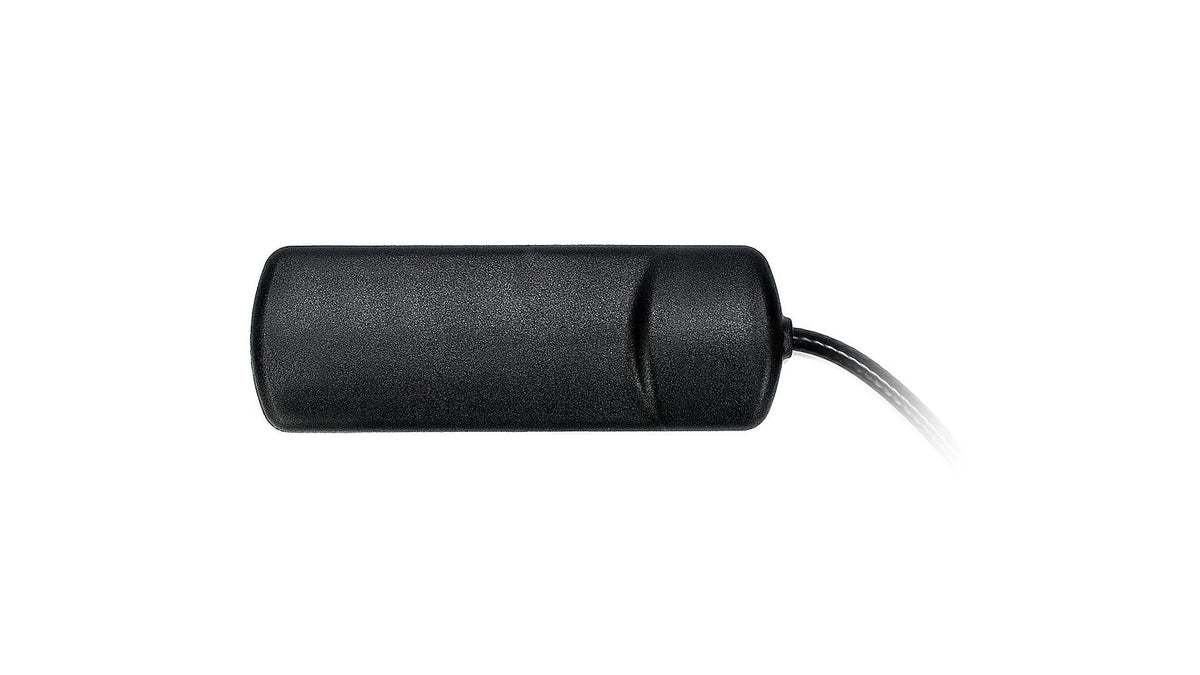

2J5502P WLAN-6E/7-ISM-Antenne mit Klebemontage, anpassbar, RP-SMA-M 300cm

Name: 2J5502P WLAN-6E/7-ISM-Antenne mit Klebemontage, anpassbar, RP-SMA-M 300cm
Brand: 2J
SKU: 2J5502P_3-300LL100-C115GYST
Price: 2.25 EUR
Availability: InStock

€2,25

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Klebemontageantenne wurde für Wi-Fi-6E- und Wi-Fi-7-Anwendungen der nächsten Generation sowie für Konnektivität im ISM-Band entwickelt. Ihr vom Masseflächenbereich unabhängiges Design gewährleistet zuverlässige Leistung in einer Vielzahl von Umgebungen und macht sie ideal für Smart-Home-, IoT-, Unterhaltungs- und Industrieanwendungen. Die Antenne unterstützt den Betrieb in drei Frequenzbändern und bietet eine robuste drahtlose Abdeckung sowie Flexibilität für Geräte, die eine schnelle Konnektivität über mehrere Bänder benötigen.

Konnektivitäten

2.4-5.0-6.0GHz/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

Steckertyp: RP-SMA-M
Kabellänge: 300cm
Kabeltyp: LL100

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Standort: Extern
Typ: Einzel
Drahtlose Kurzstreckenstandards: WLAN, Bluetooth, ZigBee
LPWAN- & IoT-Kommunikation: SigFox, LoRa
Antennentechnologien: Dipol
Abmessungen: 71 x 25 x 7 mm

Konnektivität 1 - WLAN 6E/7, ISM

Standards: WLAN, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.6:1, ~1.9:1, ~2.6:1
Wirkungsgrad (%): ~54.0, ~46.0, ~26.3
Spitzenverstärkung (dBi): ~3.3, ~2.0, ~-0.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J5502P","manufacturer":"2J Antennas","title":"WIFI 6E / WIFI 7 ISM Customizable Adhesive Antenna","mountingType":"Adhesive Mount","dimensions_mm":"71 × 25 × 7","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 mm plastic plate, 100 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-14.3,"vswr":"1.6:1","efficiency_percent":54.0,"peakGain_dbi":3.3,"averageGain_db":-2.7},{"range_mhz":"4920-5925","returnLoss_db":-12.1,"vswr":"1.9:1","efficiency_percent":46.0,"peakGain_dbi":2.0,"averageGain_db":-3.5},{"range_mhz":"5925-7125","returnLoss_db":-7.4,"vswr":"2.6:1","efficiency_percent":26.3,"peakGain_dbi":-0.3,"averageGain_db":-6.1}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male","cableType":"LL100","cableLength_mm":3000}],"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5502p.pdf"}
