2J | Artikelnummer: 2J5283P-200LL100-C20GST

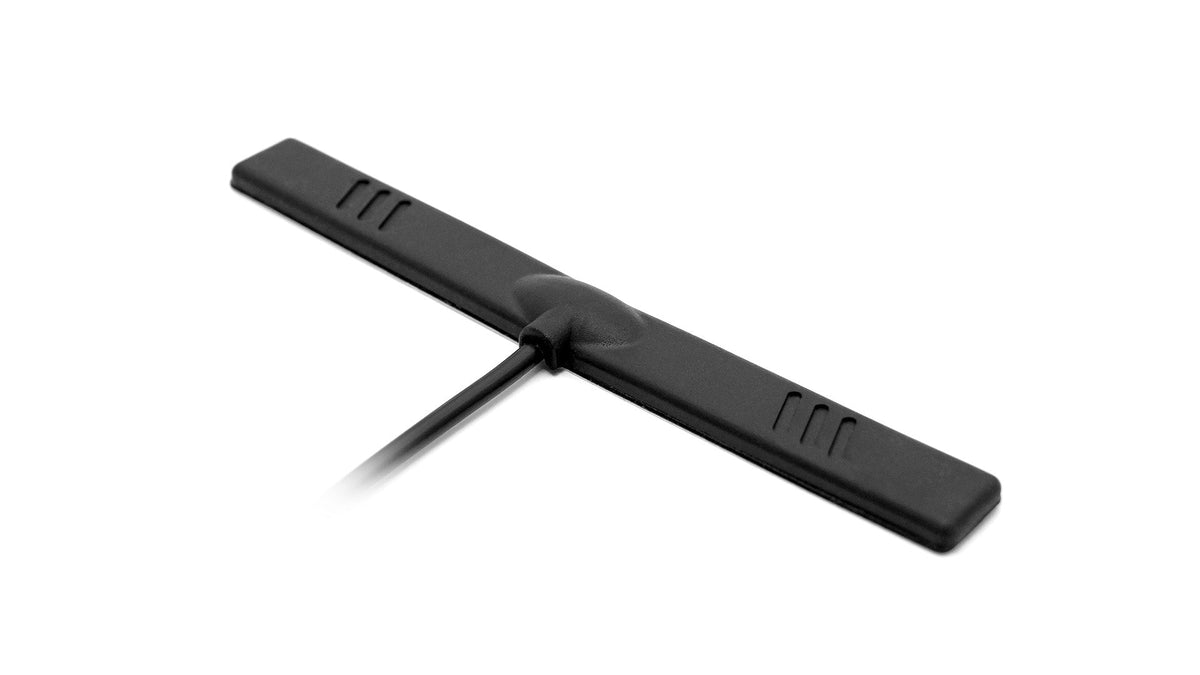

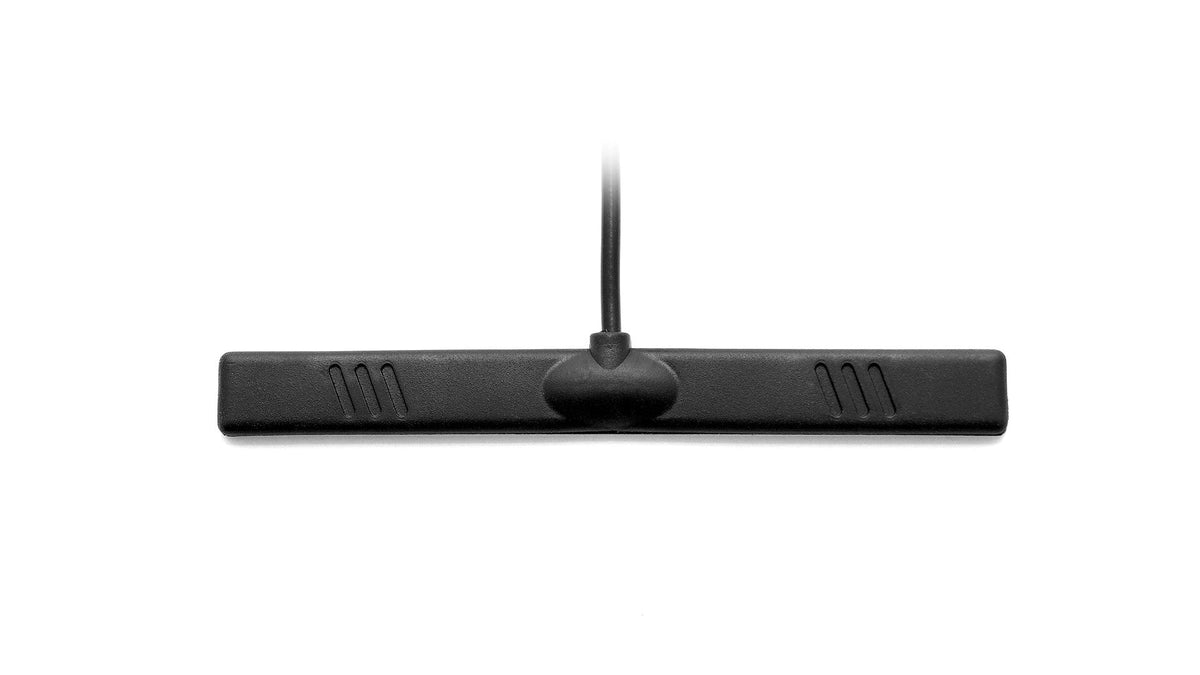

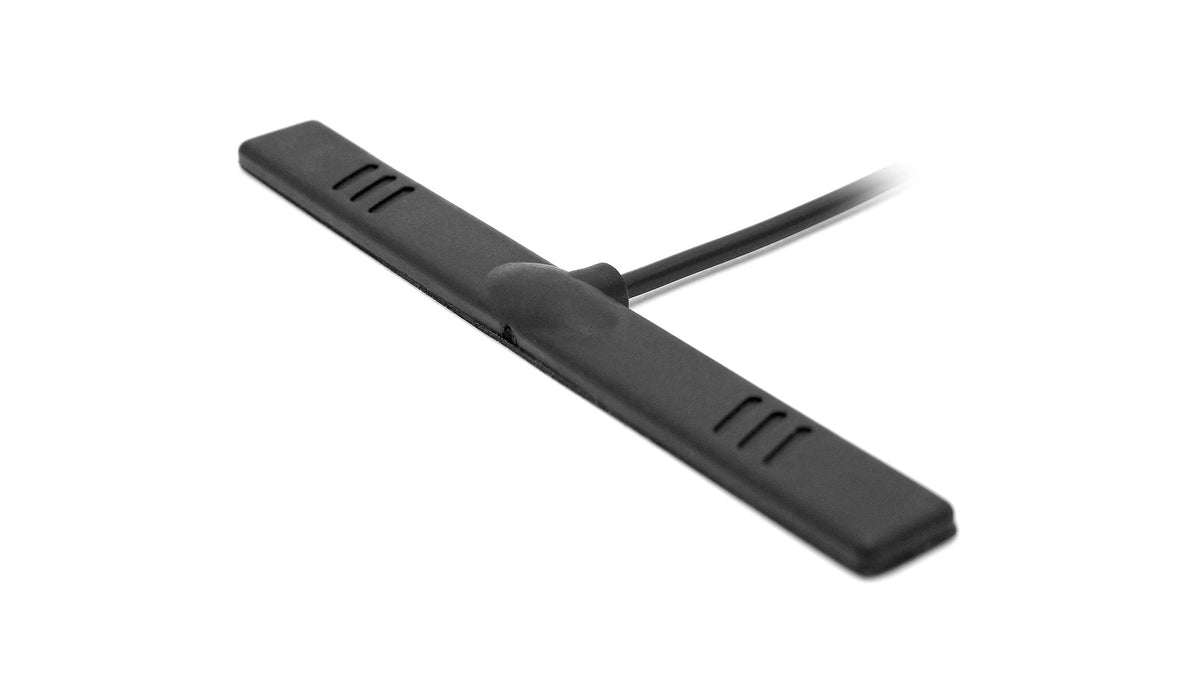

2J5283P 5G-Antenne mit Klebemontage SMA-M 200cm

Name: 2J5283P 5G-Antenne mit Klebemontage SMA-M 200cm
Brand: 2J
SKU: 2J5283P-200LL100-C20GST
Price: 7.2 EUR
Availability: InStock

€7,20

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreitbandige Klebemontageantenne bietet zuverlässige Konnektivität für 5G-, 4G-, 3G- und 2G-Netze und unterstützt einen breiten Frequenzbereich von 617 MHz bis 5925 MHz. Ihr vom Masseplan unabhängiges Design und das flexible, flache Gehäuse machen sie ideal für kommerzielle, industrielle und private Anwendungen, bei denen eine einfache Installation und zuverlässige Leistung erforderlich sind. Die Aufklebemontage ermöglicht eine schnelle Befestigung auf Glas- oder ABS-Oberflächen und eignet sich damit für Automotive-, IoT-, Telemetrie-, Telematik- und MIMO-Netzwerke mit hohem Datenaufkommen. Die Antenne gewährleistet dank ihres omnidirektionalen Strahlungsmusters eine starke Signalstärke und hohe Effizienz und ist vollständig mit LTE und NB-IoT (CAT-M2) kompatibel, um zukunftssichere Installationen zu ermöglichen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

Steckertyp: SMA-M
Kabellänge: 200cm
Kabeltyp: LL100

Installation / Umgebungsbedingungen

Mit Abmessungen von nur 117.4 x 12.5 x 6.5 mm, hochwertigem Klebeband und einem UV-beständigen PC/ABS-Gehäuse kann die 2J5283P auf allen Glas- oder ABS-Oberflächen in den extremsten Außenumgebungen installiert werden, ohne dass ein Ausfallrisiko besteht. Die 2J5283P verfügt über einen standardmäßigen SMA-Stecker (männlich) und ein 200 cm langes LL100-Kabel. 2J Antennas bietet außerdem eine große Auswahl an alternativen Steckern und Kabeln, um die individuellen Designanforderungen unserer Kunden zu erfüllen. Zusätzlich wurde diese Antenne unabhängig vom Masseplan entwickelt, um Einschränkungen bei der Erdung während des Installationsvorgangs zu vermeiden. Der Schutz der Umwelt ist wichtig; daher werden alle Produkte ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Position: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-M
Montage: Klebemontage
Typ: Einzel
Abmessungen: 117.4 x 12.5 x 6.5 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.5, ~-10.9, ~-13.5, ~-11.7
VSWR: ~2.9:1, ~2.0:1, ~1.7:1, ~1.9:1
Effizienz (%): ~58.6, ~58.5, ~40.3, ~30.0
Spitzenverstärkung (dBi): ~2.0, ~2.4, ~4.6, ~5.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 25

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J5283P","manufacturer":"2J Antennas","title":"T-Bar 5GNR/4G/3G/2G Peel-and-Stick Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"117.4 × 12.5 × 6.5","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 100 cm LL100 cable","elements":[{"elementID":"Connection 1","type":"5G NR / Cellular","standards":["5GNR","4GLTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":-8.5,"vswr":"2.9:1","efficiency_percent":58.6,"peakGain_dbi":2.0,"averageGain_db":-3.4},{"range_mhz":"1427-2690","returnLoss_db":-10.9,"vswr":"2.0:1","efficiency_percent":58.5,"peakGain_dbi":2.4,"averageGain_db":-3.4},{"range_mhz":"3300-5000","returnLoss_db":-13.5,"vswr":"1.7:1","efficiency_percent":40.3,"peakGain_dbi":4.6,"averageGain_db":-4.1},{"range_mhz":"5150-5925","returnLoss_db":-11.7,"vswr":"1.9:1","efficiency_percent":30.0,"peakGain_dbi":5.8,"averageGain_db":-5.3}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":2000}],"datasheetStandard":{"connector":"SMA male","cableType":"LL100","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5283p.pdf"}
