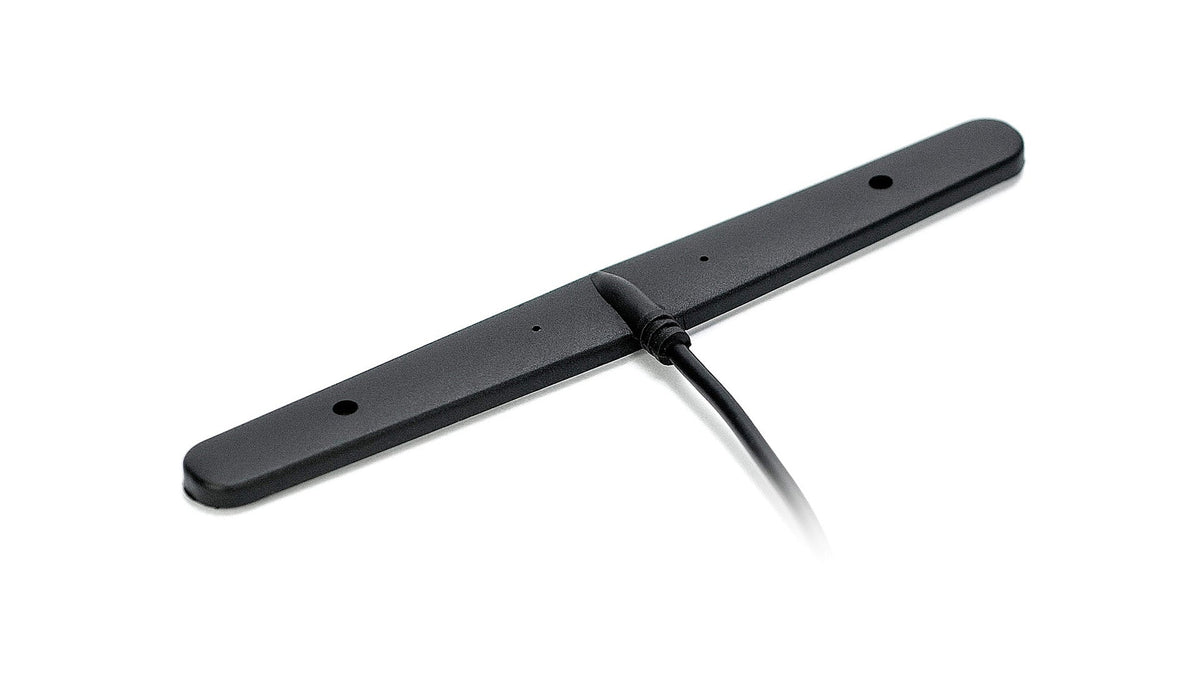

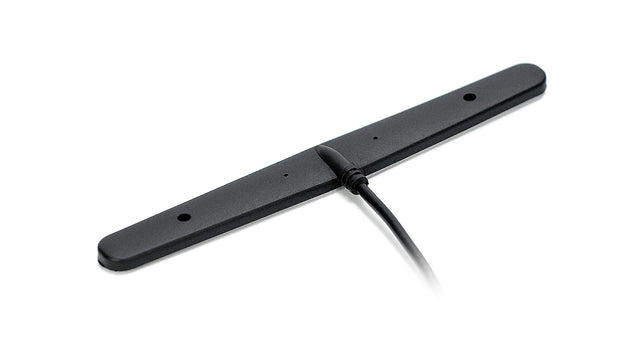

Diese Hochleistungsantenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität in einer Vielzahl von Anwendungen entwickelt. Ihr flexibles, flaches Gehäuse und das vom Massepotential unabhängige Design machen sie ideal für Installationen, bei denen Platz und Montagemöglichkeiten begrenzt sind. Die Breitbandabdeckung gewährleistet Kompatibilität mit mehreren Mobilfunkbändern und unterstützt robuste Daten- und Sprachkommunikation für Mobilfunknetze, IoT, Asset-Tracking und mehr. Die Antenne eignet sich für den Einsatz in Automobilanwendungen, der Industrie, Telematik und Smart-City-Anwendungen.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Anschluss & Kabel
-
Anschlusstyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Technische Daten
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Standort: Extern
Typ: Einzel
Abmessungen: 122 x 14 x 6 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.0:1, ~1.5:1, ~1.8:1
Effizienz (%): ~53, ~4.1, ~4.1
Spitzenverstärkung (dBi): ~2.0, ~4.1, ~4.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J5124P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Flexible Housing High Performance Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"122 × 14 × 6","operatingTemperature_c":"-40 to +85","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-11.5,"vswr":"2.0:1","efficiency_percent":53.0,"peakGain_dbi":2.0,"averageGain_db":-2.8},{"range_mhz":"1710-2170","returnLoss_db":-14.4,"vswr":"1.5:1","efficiency_percent":52.0,"peakGain_dbi":4.1,"averageGain_db":-2.8},{"range_mhz":"2500-2700","returnLoss_db":-11.5,"vswr":"1.8:1","efficiency_percent":41.0,"peakGain_dbi":4.1,"averageGain_db":-3.9}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"LMR100","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5124p.pdf"}
