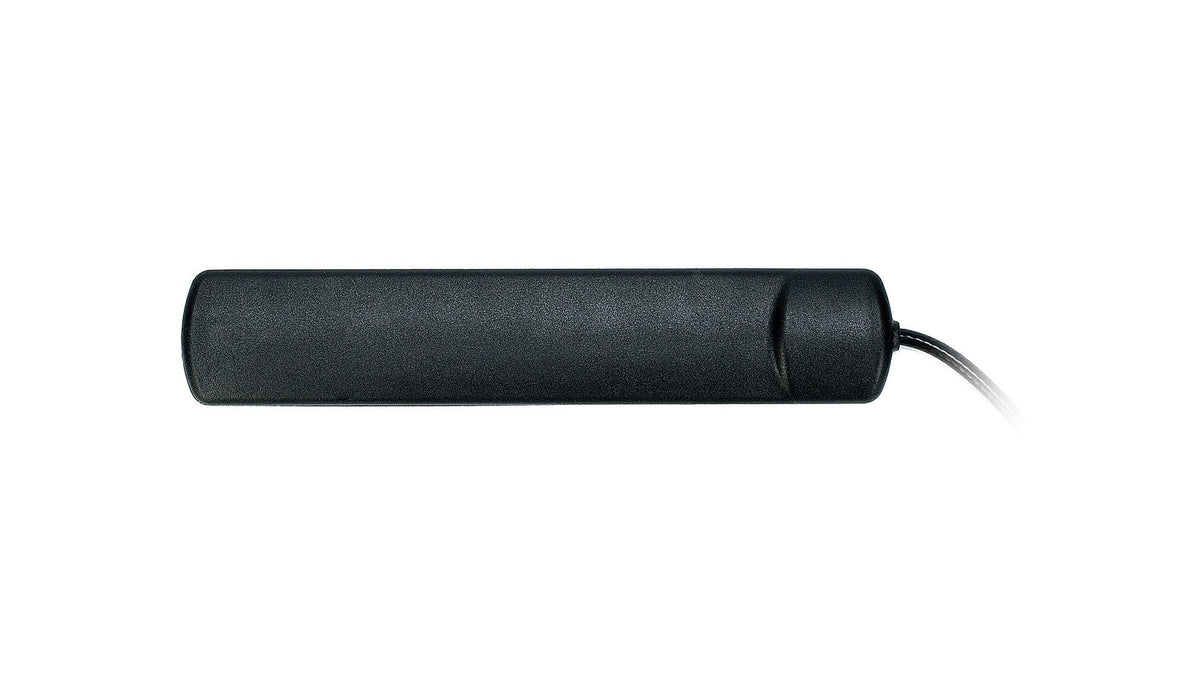

Diese flache Antenne wurde für zuverlässige 4G-LTE-, 3G- und 2G-Konnektivität über einen breiten Frequenzbereich entwickelt. Ihr erdungsunabhängiges Design gewährleistet eine konstante Leistung in verschiedensten Installationsumgebungen. Die Antenne eignet sich ideal für Anwendungen wie Mobilfunk- und zellulare Netzwerke, IoT-Geräte, Anlagenverfolgung, Smart Cities und mehr. Die Klebemontage ermöglicht eine schnelle und sichere Installation auf den meisten Oberflächen und macht sie für den Einsatz in Fahrzeugen, in der Industrie und in der Telekommunikation geeignet.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
Stecker & Kabel
-
Steckertyp: SMA-M
-
Kabellänge: 300cm
-
Kabeltyp: LL100
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Montage: Klebemontage
Typ: Einzel
Abmessungen: 116 x 22 x 6.7 mm
Konnektivität 1 - MOBILFUNK/4G LTE
Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1.3:1, ~1.4:1, ~1.4:1
Effizienz (%): ~65, ~41, ~34
Spitzenverstärkung (dBi): ~3.0, ~2.2, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Datenblatt-PDF herunterladen
Technical Specifications (AI Reference Data)
{"model":"2J5024P","manufacturer":"2J Antennas","title":"4G LTE/3G/2G Ground Plane Independent Adhesive Mount Antenna","mountingType":"Adhesive Mount","dimensions_mm":"116 × 22 × 6.7","operatingTemperature_c":"-40 to +85","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm LMR100 cable","elements":[{"elementID":"Connection 1","type":"Cellular / LTE","standards":["2G","3G","4G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":-17.3,"vswr":"1.3:1","efficiency_percent":65.0,"peakGain_dbi":3.0,"averageGain_db":-1.8},{"range_mhz":"1710-2170","returnLoss_db":-14.6,"vswr":"1.4:1","efficiency_percent":41.0,"peakGain_dbi":2.2,"averageGain_db":-3.8},{"range_mhz":"2500-2700","returnLoss_db":-15.9,"vswr":"1.4:1","efficiency_percent":34.0,"peakGain_dbi":4.0,"averageGain_db":-4.7}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"LMR100","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j5024p.pdf"}
