2J  |  Artikelnummer: 2J4702B_3-TH19-300LL100-C115GYST

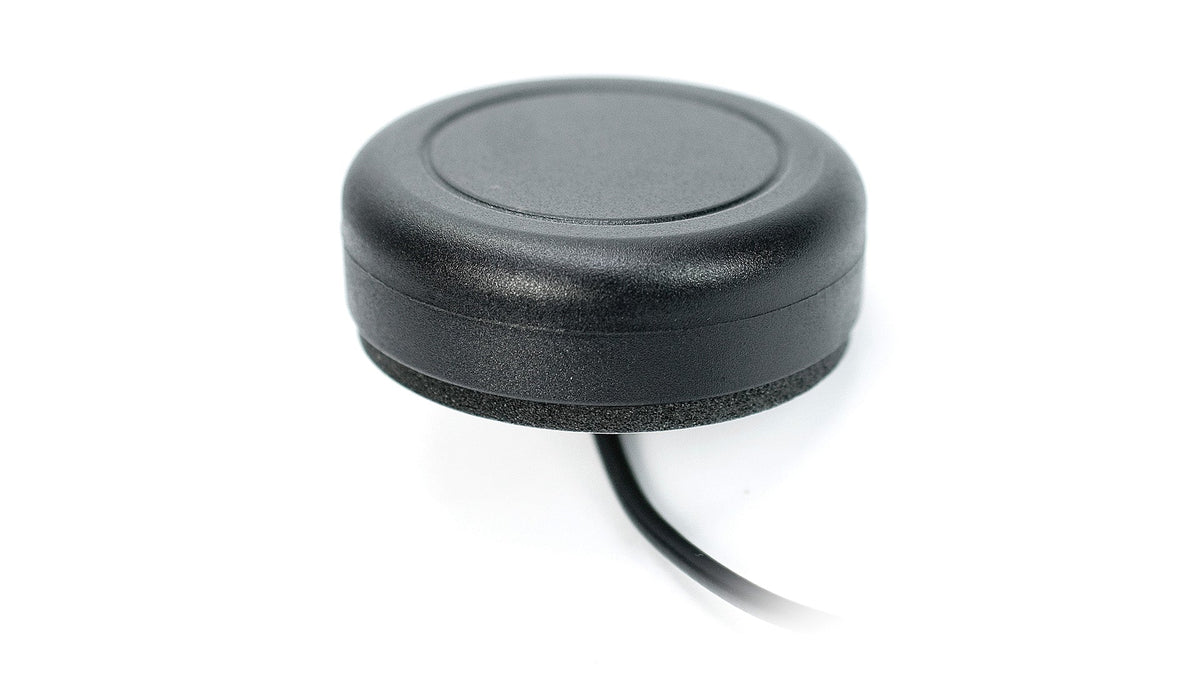

2J4702B_3-TH19-300LL100-C115GYST WLAN 6E/7, ISM-Schraubbefestigungsantenne SMA-M 300cm IP69

€9,78
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne wurde für drahtlose Anwendungen der nächsten Generation entwickelt und unterstützt die Standards WLAN 6E/7, ISM, Bluetooth, ZigBee, SigFox und LoRa. Ihr robustes Design gewährleistet zuverlässige Hochgeschwindigkeitskonnektivität, niedrige Latenz und optimale Effizienz und macht sie ideal für anspruchsvolle Umgebungen wie IoT-Geräte, Automatisierung, Unterhaltungselektronik, Gaming, AR/VR und industrielle Anwendungen. Die Antenne liefert selbst in stark ausgelasteten Netzwerken eine hohe Signalqualität und große Bandbreite und ist abwärtskompatibel, sodass sie sich nahtlos in bestehende Geräte integrieren lässt.

Konnektivitäten

2.4-5.0-6.0GHz/WLAN 6E/WLAN 7/LPWA/BT/ZigBee/RFID/ISM

Anschluss & Kabel

  • Anschlusstyp: RP-SMA-Stecker
  • Kabellänge: 300cm
  • Kabeltyp: LL100


Installation / Umgebung

Die 2J4702B verfügt über kompakte Abmessungen von 52 x 17.5 mm und wird mit einer Schraubbefestigung geliefert. Diese Antenne wird aus hochwertigem, IP69-zertifiziertem, UV-stabilem ASA-Material gefertigt, das eine hohe Beständigkeit gegen korrosive Chemikalien und/oder physische Einwirkungen aufweist und sie bei Temperaturen zwischen -40C und +85C äußerst langlebig macht. Die IP69-Klassifizierung schützt vor Wasser, Chemikalien, hohem Druck und hohen Temperaturen. Diese flache Antenne ist von einer Massefläche abhängig. Die 2J4702B wird mit einem standardmäßigen RF-SMA-Stecker und einem standardmäßigen 300 cm langen RG174-Kabel geliefert. Die Antenne ist mit einer Auswahl an kundenspezifischen Verlängerungskabellängen und Anschlusstypen erhältlich. Diese Antenne wird ohne gefährliche Materialien hergestellt und erfüllt weiterhin vollständig die REACH- und RoHS-Anforderungen.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Position: Extern
Befestigung: Schraubbefestigung
Typ: Einzel

Konnektivität 1 - WLAN 6E/7, ISM

Standards: WLAN, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~2.5:1, ~1.5:1, ~2.1:1
Effizienz (%): ~35.8, ~28.4, ~25.2
Spitzenverstärkung (dBi): ~3.5, ~2.9, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt als PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4702B","manufacturer":"2J Antennas","title":"Beetle 2.4/5.0/6.0 GHz WiFi 6E / WiFi 7 ISM Low Profile IP69 Screw Mount Antenna","mountingType":"Screw Mount","dimensions_mm":"Ø 52 × 17.5","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Dependent","measurementConditions":"Mounted on 30 x 30 cm metal plate, 100 cm RG174 cable","elements":[{"elementID":"Connection 1","type":"2.4 / 5.0 / 6.0 GHz Wi-Fi / ISM","standards":["WiFi","BT","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":-7.4,"vswr":"2.5:1","efficiency_percent":35.8,"peakGain_dbi":3.5,"averageGain_db":-4.5},{"range_mhz":"4920-5925","returnLoss_db":-14.9,"vswr":"1.5:1","efficiency_percent":28.4,"peakGain_dbi":2.9,"averageGain_db":-5.5},{"range_mhz":"5925-7125","returnLoss_db":-9.6,"vswr":"2.1:1","efficiency_percent":25.2,"peakGain_dbi":2.9,"averageGain_db":-6.2}],"polarization":"Linear","radiationPattern":"Omni-Directional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Connection 1","type":"RP-SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"RG174","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4702b.pdf"}
