2J  |  Artikelnummer: 2J4701BGF_3-TH19-300LL100-C20GBST

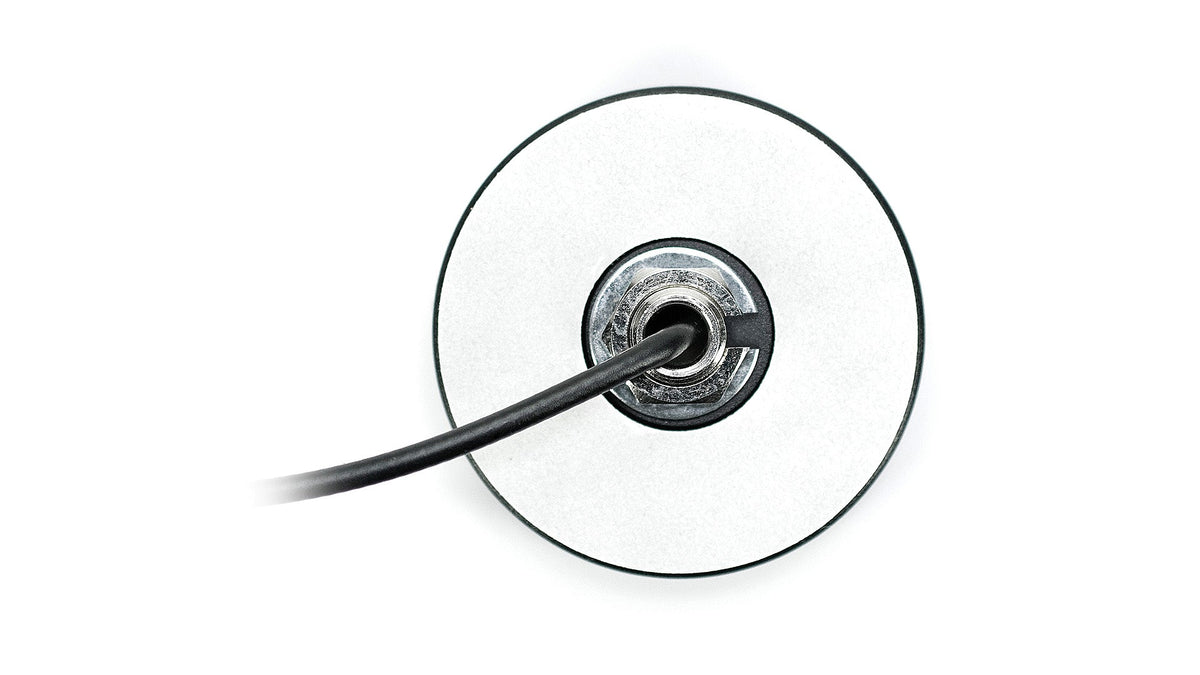

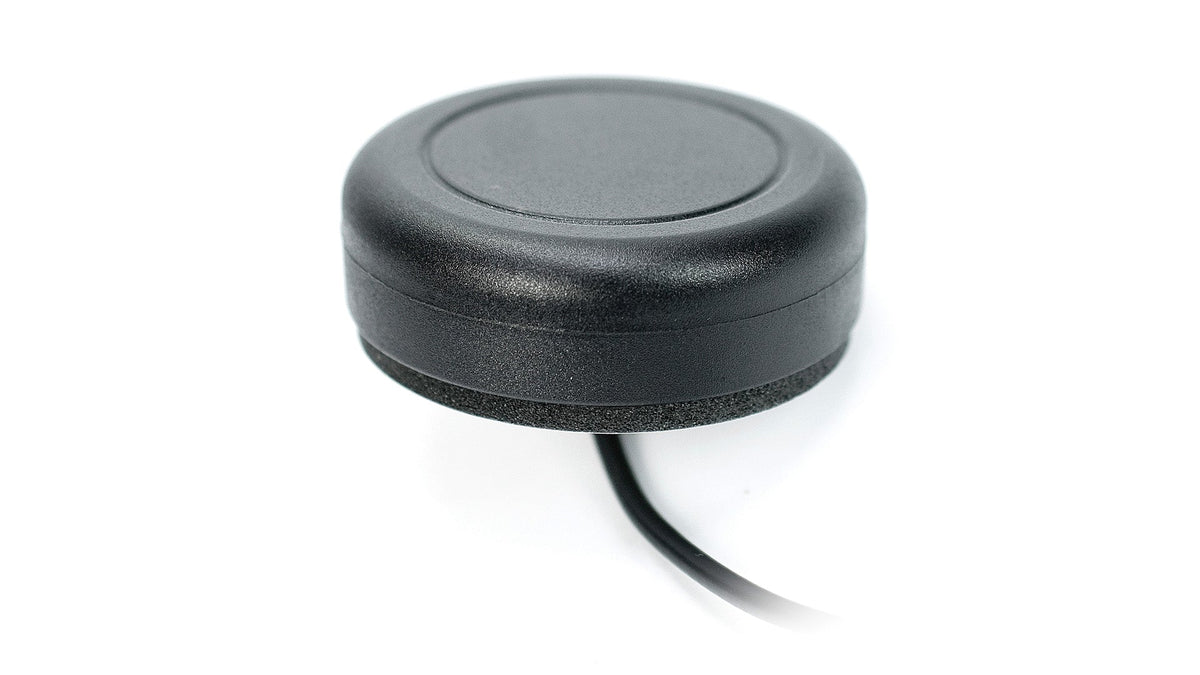

2J4701BGF GNSS Schraubbefestigung Antenne SMA-M 300cm

€14,50
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache, von der Massefläche unabhängige Antenne wurde für zuverlässigen GNSS-Empfang entwickelt und unterstützt die Systeme GPS, GLONASS, Galileo und QZSS. Ihr aktives Design mit Vorfilterung und hoher Verstärkung gewährleistet eine präzise Positionsbestimmung und robuste Signalqualität und macht sie ideal für anspruchsvolle Anwendungen wie Flottenmanagement, Smart Cities, autonome Fahrzeuge und Asset-Tracking. Der Formfaktor mit Schraubbefestigung ermöglicht eine sichere Installation in verschiedenen externen Umgebungen. Die Antenne ist nach IP67 und IP69 geschützt und gewährleistet dadurch Langlebigkeit unter rauen Bedingungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1

Konnektor & Kabel

  • Konnektortyp: SMA-Stecker
  • Kabellänge: 300cm
  • Kabeltyp: LL100


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Schraubbefestigung
Standort: Extern
Satellitennavigation: GNSS
Typ: Einzel
Abmessungen: Ø 52 x 17.5 mm

Konnektivität 1 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: <=1.2:1, <=1.4:1
Effizienz (%): ~65, ~68
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2.7 V
Saw-Filtertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Strom (mA): 9 @2.7V
Außerbandunterdrückung (dB): ~43
ESD-Schutz (kV): 6

Datenblatt-PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J4701BGF","manufacturer":"2J Antennas","title":"GPS/GLONASS/Galileo 1575-1606 MHz Ground Plane Independent Antenna","mountingType":"Screw Mount","dimensions_mm":"Ø 52 × 17.5","operatingTemperature_c":"-40 to +85","ipRating":"IP67, IP69","groundPlane":"Independent","measurementConditions":"Mounted on 30 x 30 x 0.25 cm ABS plate, 200 cm RG174 cable","elements":[{"elementID":"Connection 1","type":"GPS/GLONASS/QZSS/Galileo (active)","standards":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","vswr":"1.2:1","efficiency_percent":65,"passiveGain_dbi":3.6},{"range_mhz":"1598-1606","vswr":"1.4:1","efficiency_percent":68,"passiveGain_dbi":3.9,"averageGain_db":-1.6}],"polarization":"RHCP","radiationPattern":"Hemispherical","impedance_ohms":50,"activeGain_db":"28 @ 2.7 V","noiseFigure_db":"1.8 @ 2.7 V","voltageRange_v":"1.5 - 3.6","current_ma":"9 @ 2.7 V","sawFilter":"Pre-Filter","patchSize_mm":"25 x 25 x 4"}],"connectors":[{"elementIDRef":"Connection 1","type":"SMA male","cableType":"LL100","cableLength_mm":3000}],"datasheetStandard":{"connector":"SMA male","cableType":"RG174","cableLength_mm":3000,"note":"2J datasheet standard; this product is a configured variant (see connectors)"},"typicalValues":true,"source":"https://cdn.shopify.com/s/files/1/0812/9901/3969/files/2j4701bgf.pdf"}
